Die Auswahl der richtigen Verbindung für ein Rohrleitungssystem kann eine Herausforderung sein, insbesondere wenn es sich um Hochdruckleitungen, vibrationsanfällige Geräte oder Flüssigkeiten handelt, die eine strenge Leckkontrolle erfordern. Ein Flanschanschluss bietet eine robuste Lösung, die zuverlässige Abdichtung, einfache Wartung und Kompatibilität mit einer Reihe von Rohrmaterialien und -durchmessern bietet. Wenn Ingenieure und Techniker wissen, wann ein Flansch die optimale Wahl ist, können sie Leistung, Sicherheit und betriebliche Effizienz in Einklang bringen. Die Leser erhalten Einblicke in die wichtigsten Anwendungen, Installationsüberlegungen, Haltbarkeit unter Druck, häufig zu vermeidende Fallstricke und eine praktische Checkliste für eine sichere Entscheidungsfindung.

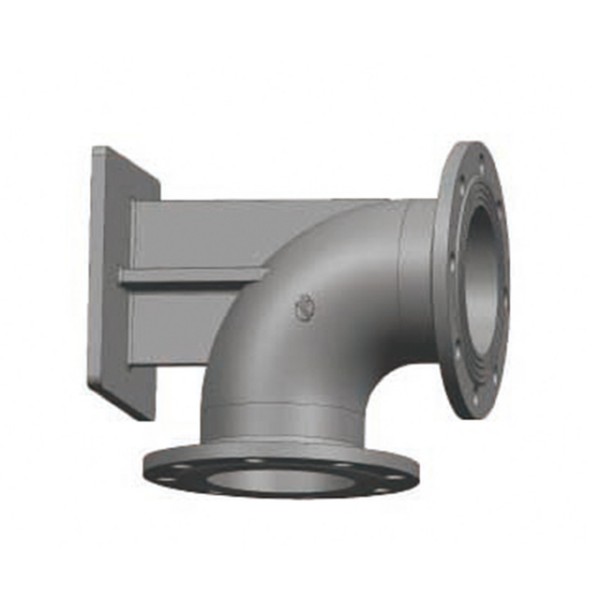

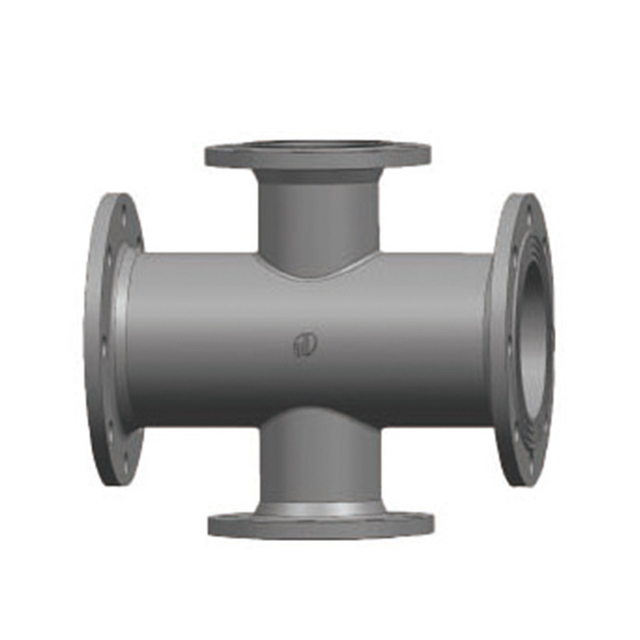

Flanschverschraubungen eignen sich besonders für Rohrleitungsnetze mit einem Außendurchmesser von mehr als 7/8 Zoll und für Systeme, die unter Hochdruckbedingungen betrieben werden. Im Gegensatz zu Gewinde- oder Standard-Hydraulikanschlüssen verteilen Flansche die Klemmkraft auf mehrere Schrauben und bewahren so die mechanische Integrität, selbst wenn Druckspitzen 5.000 PSI für Code 61- oder 6.000 PSI für Code 62-Systeme erreichen. Ihr robustes Design ermöglicht Verbindungen in starren Metallrohrleitungen, wo herkömmliche Verbindungen umständlich oder kostspielig wären. Der breitere Flächenkontakt des Flansches sorgt für eine sichere Abdichtung gegen Undichtigkeiten, insbesondere bei Schläuchen oder Rohren, die flüchtige Flüssigkeiten transportieren. Für Ingenieure, die Hochdruck-Hydraulikkreise entwerfen, kann die Auswahl des richtigen Flanschtyps – wie Schweißhals oder Slip-On – direkten Einfluss auf die Sicherheit und die Langlebigkeit des Systems haben.
Flanschanschlüsse eignen sich hervorragend für Situationen, in denen eine regelmäßige Inspektion, Reinigung oder der Austausch von Rohrleitungsabschnitten erforderlich ist. Durch Lösen eines Schraubensatzes können Abschnitte abgenommen werden, ohne das umgebende Netzwerk zu zerschneiden oder zu demontieren, was die Ausfallzeit erheblich reduziert. Wartungsteams profitieren von modularen Zugangspunkten, die den Austausch von Komponenten vereinfachen und eine schnelle Neukonfiguration des Systems ermöglichen. Ein Profi-Tipp: Stellen Sie vor dem Zusammenbau immer sicher, dass die Dichtung oder O-Ring-Dichtung richtig sitzt, um kleine Undichtigkeiten zu vermeiden, die bei Hochdruckbetrieb entstehen können. Das Überspringen von Drehmomentprüfungen oder die falsche Ausrichtung von Flanschen sind häufige Fehler, die die Systemzuverlässigkeit beeinträchtigen. Durch die Integration von Flanschverbindungen in wartungsintensiven Umgebungen können Inspektionen und kleinere Anpassungen effizient durchgeführt und kostspielige Betriebsunterbrechungen vermieden werden.
Bei engen Anlagenanordnungen oder Industriemaschinen mit begrenztem Schlüsselspiel ermöglichen Flanschverbindungen eine spielfreie Montage. Im Gegensatz zu großen Gewindemuttern, die möglicherweise eine vollständige Drehung oder ausgefahrene Werkzeuge erfordern, können Schrauben an Flanschverbindungen in begrenzten Bereichen nacheinander angezogen werden. Diese Designflexibilität ist besonders wertvoll bei mobilen Baumaschinen oder Hydraulikverteilern, bei denen der Platz knapp ist. Installationsteams können Komponenten vertikal ausrichten oder in Reihe schieben, ohne angrenzende Rohrleitungen zu stören, wodurch das Risiko einer Fehlausrichtung oder versehentlichen Beschädigung verringert wird. Darüber hinaus ermöglicht die Verwendung von Hochdruck-Hydraulik-Flanschverbindungen in kompakten Aufbauten eine gleichmäßige Drehmomentanwendung, die für die Aufrechterhaltung der Druckintegrität und die Vermeidung von vibrationsbedingter Lockerung im Laufe der Zeit von entscheidender Bedeutung ist.
Flanschanschlüsse verbessern die mechanische Stabilität, indem sie die Klemmkraft gleichmäßig auf mehrere Schrauben verteilen und so lokale Spannungspunkte verhindern, die die Integrität der Dichtung beeinträchtigen können. Diese Konstruktion ermöglicht es Systemen, die unter Drücken von bis zu 5.000 PSI (Code 61) oder 6.000 PSI (Code 62) betrieben werden, eine gleichmäßige Abdichtung aller Rohr- oder Schlauchverbindungen aufrechtzuerhalten. Ingenieure entscheiden sich häufig für Vorschweiß- oder Aufsteckflansche für Rohrleitungen, bei denen eine starre Ausrichtung erforderlich ist, um sicherzustellen, dass das während der Installation ausgeübte Drehmoment gleichmäßig übertragen wird. Ein Profi-Tipp: Schrauben immer über Kreuz anziehen, um Flanschverformungen und ungleichmäßige Dichtungskomprimierung zu vermeiden, die häufige Ursachen für langsame Lecks in Hochdruckhydrauliksystemen sind.
In Rohrleitungsnetzen an mobilen Geräten oder in Industriemaschinen treten häufig seitliche Kräfte, Druckspitzen und mechanische Vibrationen auf. Flanschanschlüsse mildern diese Herausforderungen, indem sie robuste Bolzenmuster mit der inhärenten Steifigkeit von Metallflanschen kombinieren und so die Verbindungen an Bögen, Schlauchenden und Verteileranschlüssen sicher halten. Im Vergleich zu großen Gewindeanschlüssen neigen Flansche weniger dazu, sich bei wiederholten mechanischen Stößen zu lösen. Die Auswahl des geeigneten Flanschtyps für die zu erwartende Belastung und die Verwendung hochfester Materialien wie Edelstahl oder Kohlenstoffstahl verbessern die Haltbarkeit zusätzlich. Wartungsteams melden weniger Verbindungsfehler in Systemen, die Flanschbaugruppen für stark vibrierende Leitungen verwenden, insbesondere in Bau- und Hydraulikanwendungen.
Flanschverbindungen bieten Platz für eine Reihe von Dichtungslösungen, einschließlich O-Ring-Gleitringdichtungen und Dichtungen, und bieten zuverlässigen Leckageschutz auch bei korrosiven, flüchtigen oder ätzenden Flüssigkeiten. Das Kontaktflächendesign ermöglicht eine Einpunktabdichtung, was die Ausrichtung vereinfacht und das Risiko von Bypass-Leckagen verringert. Bei aggressiven Flüssigkeiten sorgt die Auswahl chemisch verträglicher Dichtungsmaterialien – wie PTFE, Gummi-Elastomer-Mischungen oder spezielle Verbundwerkstoffe – für Langlebigkeit und konstante Leistung. Ein Profi-Tipp: Überprüfen Sie die Dichtungsoberflächen vor dem Zusammenbau auf Mikroabrieb. Selbst geringfügige Mängel können die Hochdruckdichtungen beeinträchtigen. Die Fähigkeit von Flanschanschlüssen, mehrere Dichtungsoptionen zu integrieren, unterscheidet sie von Gewinde- oder Muffenschweißverbindungen, insbesondere in Fluidtechniksystemen, die Präzision und Zuverlässigkeit erfordern.
Gewindeanschlüsse bleiben eine praktische Wahl für kleine Niederdruckleitungen, bei denen Kosten und Einfachheit im Vordergrund stehen. Zur Aufrechterhaltung der Abdichtung sind sie auf das konische NPT-Gewinde angewiesen, doch übermäßige Drehmomente oder Vibrationen können ihre Integrität gefährden. Flanschanschlüsse hingegen verteilen die Klemmkräfte auf mehrere Schrauben und verringern so das Risiko von Undichtigkeiten in größeren Systemen oder Hochdrucksystemen. Ein Profi-Tipp: Beim Übergang von Gewinde- zu Flanschverbindungen in bestehenden Installationen sollten Ingenieure sicherstellen, dass der Rohraußendurchmesser und die Wandstärke mit dem ausgewählten Flanschtyp kompatibel sind, um eine Fehlausrichtung oder eine übermäßige Kompression der Dichtungen zu verhindern.
Schweißverbindungen bieten dauerhafte, äußerst leckagesichere Verbindungen, die für durchgehende Metallrohrleitungen geeignet sind, insbesondere in Chemie- oder Hochtemperaturanwendungen. Ihre Beständigkeit kann jedoch zu einer Einschränkung werden, wenn eine Wartung oder Inspektion erforderlich ist. Flanschanschlüsse eignen sich hervorragend für Systeme, bei denen eine schnelle Demontage oder ein modularer Austausch von Vorteil ist. Beispielsweise ermöglichen Slip-On- oder Weld-Neck-Flansche das Entfernen von Abschnitten ohne Schneiden oder erneutes Schweißen, wodurch Ausfallzeiten und Betriebsunterbrechungen minimiert werden. Überlegungen zur Gebrauchstauglichkeit überwiegen häufig den zusätzlichen Festigkeitsvorteil von Schweißnähten in mobilen hydraulischen Geräten oder industriellen Systemen mit hohen Vibrationen.
Hydraulikadapter, einschließlich SAE J518-Geradgewinde- oder Gleitringdichtungstypen, bieten zuverlässige Verbindungen für moderate Drücke und kompakte Anordnungen. Doch wenn es um Schläuche mit großem Durchmesser oder Hochdruckleitungen gemäß Code 61 oder Code 62 geht, bieten Flanscharmaturen eine überlegene Leistung. Ihr verschraubtes Design sorgt für eine gleichmäßige Drehmomentanwendung und bietet Platz für O-Ring- oder Dichtungsdichtungen, was die Leckageverhinderung bei flüchtigen oder unter hohem Druck stehenden Flüssigkeiten verbessert. Flansche vereinfachen auch die Ausrichtung beim Anschluss von Pumpen, Verteilern oder Schlauchendanschlüssen, wo für hydraulische Adapter möglicherweise komplexe Kupplungen oder Adapter erforderlich sind.
Verbindungstyp |
Bester Anwendungsfall |
Entscheidender Vorteil |
Einschränkung |
Gewindeanschlüsse |
Kleine Niederdruckleitungen |
Einfach, kostengünstig |
Anfällig für Vibrationen und Undichtigkeiten |
Schweißverbindungen |
Permanente Rohrleitungen, Hochtemperatur/Chemie |
Auslaufsicher, stark |
Schwierig zu zerlegen |
Hydraulikadapter |
Mäßiger Druck, kompakte Layouts |
Vielseitig, einfach anzuschließen |
Begrenzt für großen Außendurchmesser/Hochdruck |
Flanschanschlüsse |
Großer Außendurchmesser, hoher Druck, häufiger Zugriff |
Gleichmäßiges Drehmoment, wartungsfreundlich, auslaufsicher |
Höhere Anschaffungskosten, mehr Platzbedarf |
Flanschanschlüsse können für einfache Sanitär- oder Niederdruckleitungen, bei denen Gewinde- oder Klemmringanschlüsse ausreichen, überdimensioniert sein. In häuslichen oder leichten Industrieanwendungen kann die Installation eines Flansches die Material- und Arbeitskosten erhöhen, ohne dass sich dadurch spürbare Leistungsvorteile ergeben. Die Verwendung eines Flanschanschlussstücks kann in solchen Fällen die Installations- und Wartungsverfahren unnötig erschweren, insbesondere wenn die Rohrdurchmesser unter 1 Zoll fallen und der Betriebsdruck unter 150 PSI bleibt. Durch die sorgfältige Bewertung der Systemanforderungen wird sichergestellt, dass die Verbindungsmethode sowohl den Leistungsanforderungen als auch den Budgetbeschränkungen entspricht.
Eine unsachgemäße Paarung von Flansch- und Rohrmaterialien kann Korrosion oder galvanischen Abbau beschleunigen. Beispielsweise können an Kohlenstoffstahlrohren befestigte Edelstahlflansche zu galvanischer Korrosion führen, wenn das System leitfähige Flüssigkeiten enthält. Aluminiumflansche sind leicht, halten aber möglicherweise abrasiven oder stark ätzenden Flüssigkeiten nicht stand. Ingenieure sollten die Materialverträglichkeit mit transportierten Flüssigkeiten, Umwelteinflüssen und elektrochemischen Potenzialunterschieden überprüfen, um vorzeitige Ausfälle zu verhindern. Ein Profi-Tipp: Die Verwendung von Isolierdichtungen oder -beschichtungen kann galvanische Wechselwirkungen abschwächen und so die Lebensdauer verlängern, ohne die Integrität der Dichtung zu beeinträchtigen.
Bei Flanschanschlüssen ist die richtige Platzierung der Dichtung oder des O-Rings sowie ein kontrolliertes Drehmoment erforderlich, um einen leckagefreien Betrieb zu gewährleisten. Falsch ausgerichtete Flansche, ungleichmäßiges Anziehen der Schrauben oder beschädigte Dichtflächen können insbesondere in Systemen mit hohem Druck oder Vibrationen schnell zu Undichtigkeiten führen. Selbst die robustesten Code 61- oder Code 62-Flansche weisen eine mangelhafte Leistung auf, wenn die Installationsverfahren ignoriert werden. Regelmäßige Inspektionen, die richtige Reihenfolge der Schrauben und die Einhaltung der Drehmomentvorgaben sind für den Erhalt der vorgesehenen mechanischen und hydraulischen Leistung unerlässlich.
Die Auswahl der geeigneten Flanschverbindung beginnt mit der Bewertung der Kernsystemparameter. Ingenieure sollten den Betriebsdruck, den Temperaturbereich, den Außen- und Innendurchmesser der Rohre sowie die Art der transportierten Flüssigkeit überprüfen. Größere Durchmesser oder höhere Drücke erfordern häufig Vorschweiß- oder Aufsteckflansche, um die Dichtigkeit aufrechtzuerhalten. Ebenso wichtig ist die Flüssigkeitskompatibilität. Korrosive oder abrasive Flüssigkeiten erfordern möglicherweise Edelstahl oder chemisch beständige Dichtungsmaterialien. Durch die Einhaltung einer systematischen Auswahlreihenfolge wird sichergestellt, dass die ausgewählte Armatur den Leistungsanforderungen entspricht, ohne dass es zu übermäßiger Konstruktion kommt oder die Sicherheit beeinträchtigt wird.
Die Einhaltung von Industriestandards schafft Vertrauen in die mechanische und hydraulische Zuverlässigkeit von Flanschverbindungen. ANSI-, ASME-, ASTM- und DIN-Normen definieren Flanschabmessungen, Druckklassen und Materialspezifikationen. Die Einhaltung der Code 61- oder Code 62-Einstufungen garantiert, dass die Fittings Auslegungsdrücken von 5.000–6.000 PSI standhalten können, ohne dass die Gefahr von Undichtigkeiten oder Verformungen besteht. Ein Profi-Tipp: Überprüfen Sie immer die Datenblätter der Hersteller, um zu bestätigen, dass der Flansch und das Gegenrohr den gleichen Standards entsprechen, um Fehlanpassungen in Hochdruckhydrauliksystemen vorzubeugen.
Die Wahl einer Flanschverbindung beeinflusst die Komplexität der Installation, die Wartungszyklen und die Gesamtsystemkosten. Verschraubte Flanschverbindungen verkürzen die Montagezeit im Vergleich zum Schweißen, insbesondere in engen oder spielfreien Bereichen. Modulare Flansche ermöglichen die Entfernung von Abschnitten zur Inspektion oder zum Austausch, wodurch Ausfallzeiten und damit verbundene Arbeitskosten minimiert werden. Die Bewertung dieser Faktoren anhand von Budgetbeschränkungen kann versteckte Kostenvorteile aufdecken, die über den ursprünglichen Kaufpreis hinausgehen. Bei unter hohem Druck stehenden und vibrationsanfälligen Leitungen verbessert die langfristige Zuverlässigkeit die Priorisierung einer Armatur, die den Wiederzusammenbau vereinfacht und eine präzise Ausrichtung gewährleistet.
Vor dem Kaufabschluss kann eine strukturierte Checkliste häufige Spezifikationsfehler verhindern. Zu den kritischen Kriterien gehören Flanschgröße, Material, Druckstufe, Dichtungstyp (O-Ring oder Dichtung), Zugänglichkeit für Installation und Wartung sowie Verträglichkeit mit der Betriebsflüssigkeit. Weitere Überlegungen betreffen die erwarteten Vibrationsbelastungen, Toleranzen für die Wärmeausdehnung und die Einhaltung der relevanten Normen. Durch die Integration dieser Parameter in ein einziges Bewertungstool können Ingenieure und Beschaffungsteams fundierte und effiziente Entscheidungen treffen.
Durch eine sorgfältige Bewertung der Systemanforderungen wird sichergestellt, dass eine Flanschverbindung das richtige Gleichgewicht zwischen Festigkeit, Zuverlässigkeit und Wartungsfreundlichkeit bietet. Die Berücksichtigung von Faktoren wie Rohrgröße, Druck, Vibration und Wartungsbedarf hilft bei der Entscheidung, wann ein Flansch gegenüber Gewinde-, Schweiß- oder Hydraulikverbindungen vorzuziehen ist.
Produkte von Shanxi Jin Steel Casting Co.,Ltd. bieten technische Flanschverbindungen an, die den Industriestandards entsprechen und eine effiziente Installation, konsistente Dichtungsleistung und vereinfachte Wartung unterstützen. Durch Befolgen einer strukturierten Checkliste für Materialkompatibilität, Drehmoment und Inspektion können Ingenieure die Leistung der Rohrleitung optimieren und gleichzeitig Ausfallzeiten und Betriebsrisiken reduzieren.
A: Ein Flanschanschluss verbindet Rohre, Ventile und Pumpen sicher, sorgt für eine zuverlässige Abdichtung und ermöglicht eine einfache Montage, Wartung und Demontage in Industrie- oder Hochdrucksystemen.
A: Flanschanschlüsse werden für Rohre mit großem Durchmesser, Hochdruckleitungen, vibrationsanfällige Systeme oder wenn häufiger Wartungszugang erforderlich ist, bevorzugt.
A: Ordnungsgemäß installierte Flanschverbindungen mit Dichtungen oder O-Ring-Dichtungen sorgen für eine gleichmäßige Abdichtung und können in Systemen, die eine regelmäßige Inspektion erfordern, wartungsfreundlicher sein als Schweißverbindungen.
A: Typisch sind Edelstahl, Kohlenstoffstahl, Aluminium und Kupfer, die aufgrund ihrer Korrosionsbeständigkeit, Flüssigkeitsverträglichkeit und mechanischen Festigkeit ausgewählt werden.
A: Ja, spielfreie Flanschkonstruktionen ermöglichen das Anziehen von Schrauben und die Ausrichtung von Komponenten in engen Bereichen, in denen Gewinde- oder Schweißverbindungen schwierig zu installieren wären.
A: Flansche gemäß Code 61 oder Code 62 sind für Drücke von bis zu 5.000–6.000 PSI geeignet und gewährleisten mechanische Integrität und Leckageverhinderung in Hochdrucksystemen.
