Rohrinstallation

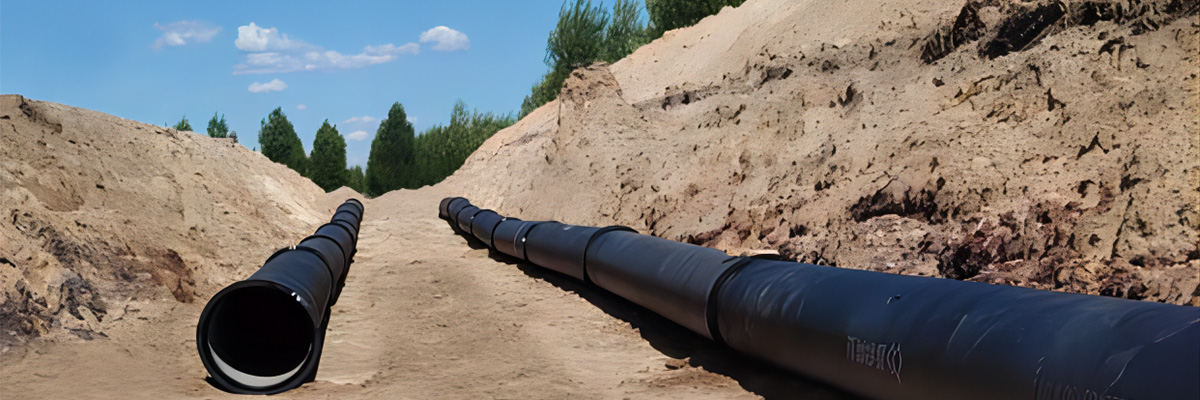

Graben graben

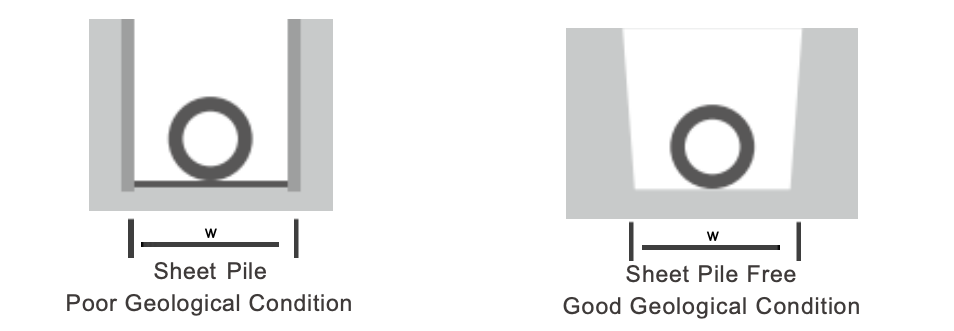

Grabendiagramm

Standardgrabenbreite für duktile Gussrohre

Nennweite DN (mm)	Standardgrabenbreite W (mm)	Nennweite DN (mm)	Standardgrabenbreite W (mm)
80	680	700	1300
100	700	800	1400
150	750	900	1500
200	800	1000	1600
250	850	1100	1700
300	900	1200	1800
350	950	1400	2000
400	1000	1500	2100
450	1050	1600	2200
500	1100	1800	2400
600	1200	2000	2600

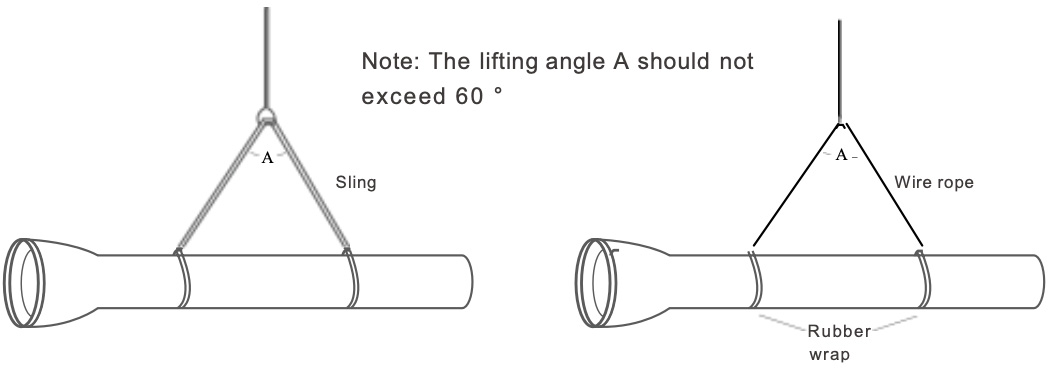

Rohrverlegung

Installation von Steckmuffen auf duktilem Gussrohr vom Typ T

Reinigung von Muffe und Stutzen

Muffe und Stutzen gründlich reinigen, Gummidichtring einsetzen und prüfen, ob alle Blickrichtungen passen und richtig befestigt sind.

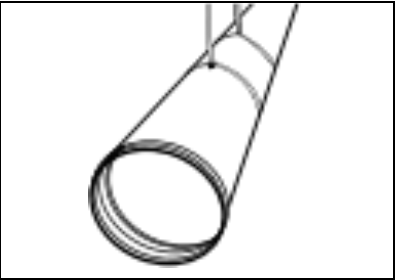

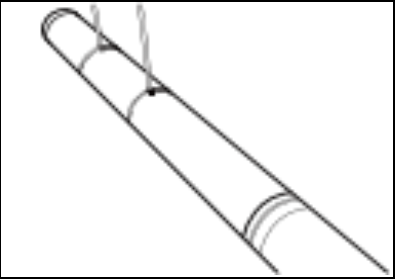

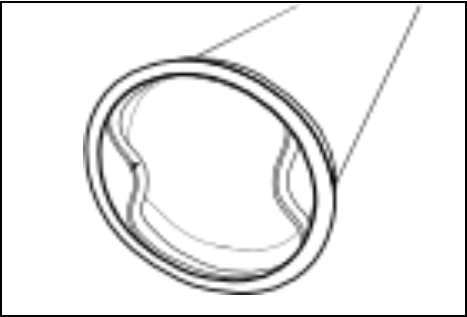

Gummidichtring einbauen

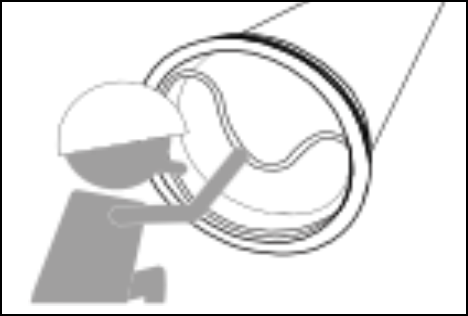

Gummidichtring einsetzen (Rohr mit kleinem Durchmesser)

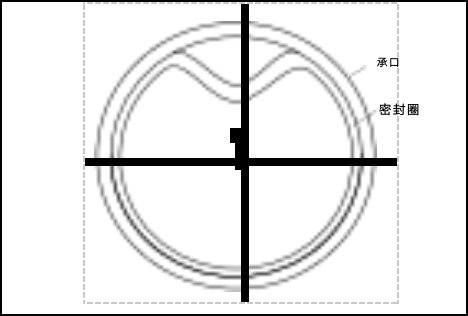

Setzen Sie den Gummidichtring in die Muffe ein, sodass er die Form eines Herzens oder einer 8 hat, und stecken Sie dann die untere Hälfte bzw. Ober- und Unterseite des Gummidichtrings in die Nuten in der Muffe.

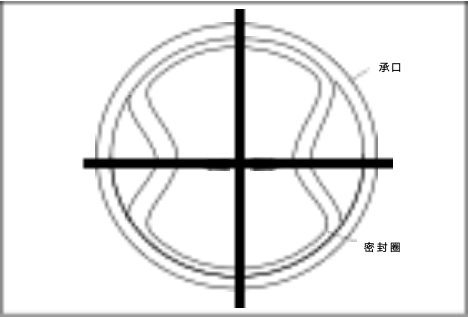

Setzen Sie den Gummidichtring ein (Rohr mit großem Durchmesser).
Richten Sie die weiße Markierungslinie auf dem Gummidichtring mit der Markierungslinie auf der Endfläche der Muffe aus und setzen Sie dann den Gummidichtring in einer blumenähnlichen Form in die Muffe ein, wie in der folgenden Abbildung gezeigt. (Achten Sie darauf, dass der Umfang des Gummidichtrings zur entsprechenden Dichtungsnut zeigt.)

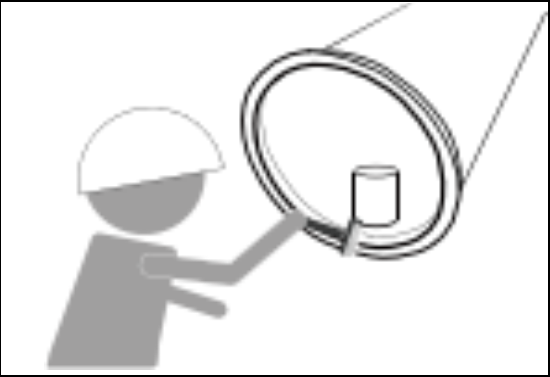

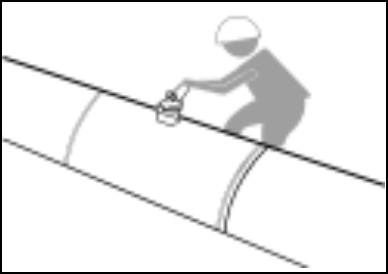

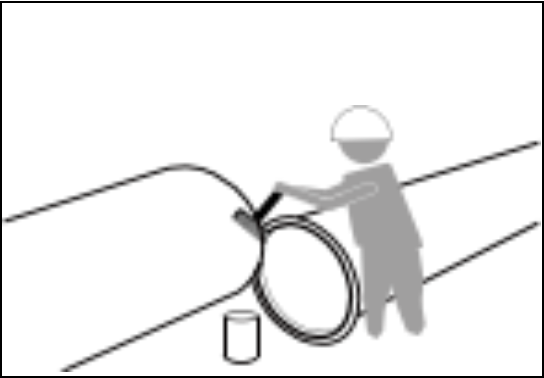

Nachdem Sie Staub und Verunreinigungen entfernt haben, tragen Sie eine Schicht Schmiermittel auf den Bereich vom Ende der Muffe bis zur Innenseite der weißen Linie und der Innenfläche des Gummidichtrings auf.

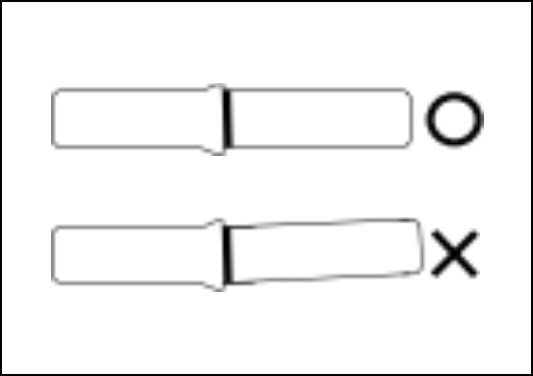

Stellen Sie sicher, dass der Stutzen abgeschrägt ist, andernfalls können eckige oder scharfe Kanten zu einer Beschädigung oder Verschiebung des Dichtungsrings und zu Undichtigkeiten führen. Beim Schneiden von Rohren auf der Baustelle sollte eine schwere Feile oder Schleifmaschine verwendet werden, um die Muffe anzufasen und scharfe Kanten zu entfernen.
Richten Sie den Stutzen mit der Muffe aus und stecken Sie ihn dann in die Muffe des Rohrs.

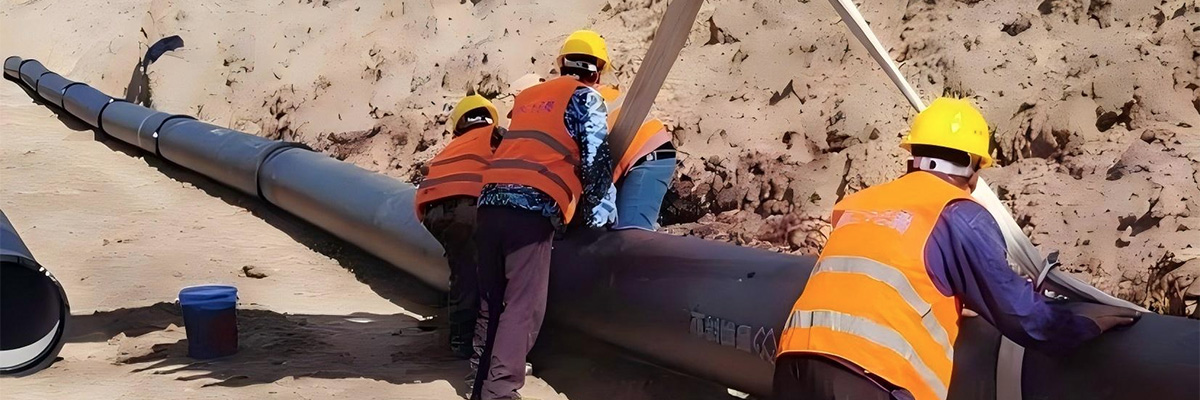

Verwendung von Verbindungswerkzeugen
Bei Rohren mit einem Durchmesser von DN700–1200 werden beim Verbinden zwei Steuerstangenschieber verwendet, während bei Rohren mit einem Durchmesser von DN1400–2000 drei Steuerstangenschieber verwendet werden

Verwendung von Verbindungswerkzeugen.
Bei Rohren mit einem Durchmesser von DN700-1200 werden zwei Steuerstangen verwendet. Das Spitzende des Rohrs in die Muffe stecken
. Beim Einschieben darauf achten, dass die Verbindung gerade ist.
Rohre mit kleinem Durchmesser können mit einer langen Stange und einer Gabel hineingeschoben werden. Bei Rohren mit großem Durchmesser müssen beim Anschluss Kettenblöcke, rotierende Stangenzieher usw. hinzugefügt werden, während bei Rohren mit einem Durchmesser von DN1400-2000 drei Steuerstangenschieber verwendet werden

Tabelle der Kettenzugmengen für die Installation von Rohren aus duktilem Gusseisen

Nennweite DN(mm)	Kettenblockparameter (Tonnage)	Anzahl der Kettenblöcke (PCS)
DN1 00 200	1	1
DN300 ~400	2	1
DN500 ~ 600	5	1
DN700 ~ 800	5	1
DN900 ~ 1000	5	2
DN1200 ~ 1400	8	2~3
DN1600 ~2000	10	2~3

Ablenkwinkel

Wenn eine Ablenkung der Rohrleitung erforderlich ist, kann die Methode der Ablenkung der Rohrleitung an der Verbindungsstelle innerhalb des zulässigen Winkelablenkungsbereichs verwendet werden.

Nennweite DN(mm)	Zulässiger Ablenkwinkel
80-200	5.
250-350	4.
400	30 30 '
450-600	30
700-900	20 30 '
1000-2000	2。

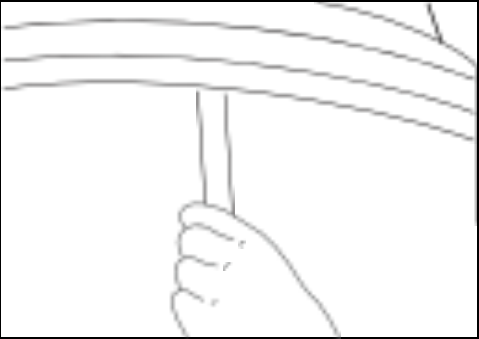

Überprüfen Sie die Position des Dichtrings

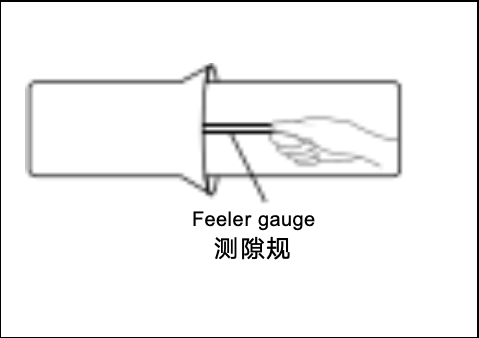

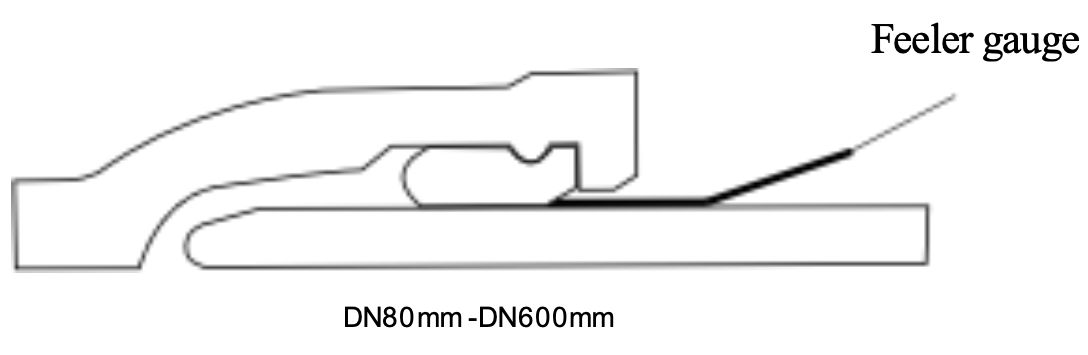

Führen Sie eine Fühlerlehre in den Spalt zwischen Muffe und Zapfen ein und prüfen Sie entlang des Muffenumfangs, ob die Position des Dichtrings richtig ist

DN	P-10	DN	P-10	DN	P-10
DN	T-Verbindung	DN	T-Verbindung	DN	T-Verbindung
80	75	450	110	1400	230
100	78	500	110	1500	240
125	80	600	110	1600	250
150	85	700	140	1800	290
200	90	800	150	2000	309
250	95	900	165	2200	--
300	100	1000	175	2400	--
350	100	1100	190	2600	--
400	100	1200	205

Hinterfüllung

Der zum Verfüllen von Gräben verwendete Boden muss frei von Schlacke, Staub, Abfall, Gemüse oder organischem Material, Kies, Steinen, gefrorenem Boden oder anderen ungeeigneten Materialien sein. Ab 0,3 Meter über der Rohroberkante bis zum Straßenbett des Gehwegs kann kieshaltiger Boden mit einer maximalen Größe von nicht mehr als 20 cm verwendet werden.

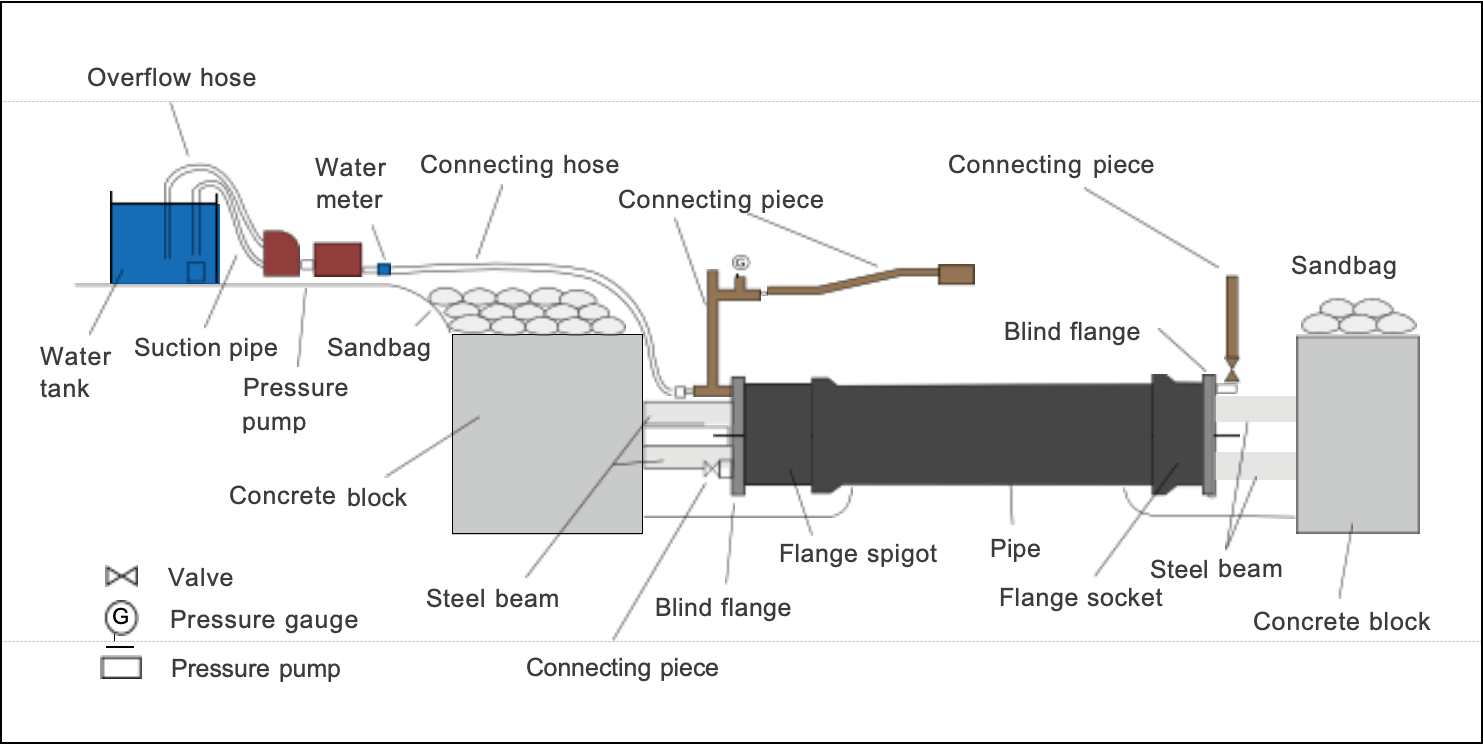

Drucktest

Nach dem Verfüllen wird eine Druckprüfung durchgeführt, um die Zuverlässigkeit der Funktion zu überprüfen.
