Ein Überblick über duktile Eisenrohre (DIP)
Duktile Eisenrohre (DIP) sind drucktragende Leitungen, die häufig für den Transport von Wasser, Abwasser und anderen Flüssigkeiten verwendet werden. Aufgrund seiner außergewöhnlichen Festigkeit, Haltbarkeit und Kosteneffizienz gilt es als Benchmark-Material in modernen Wasserverteilungsnetzen. Der Begriff „duktil“ bezieht sich auf seine charakteristische Eigenschaft – die Fähigkeit, sich zu biegen und zu verformen, ohne zu brechen, was es von herkömmlichen spröden Materialien unterscheidet.
Die überlegene Leistung von DIP beruht auf seiner fortschrittlichen metallurgischen Zusammensetzung und seinem präzisen Herstellungsverfahren.
Grundzusammensetzung: Besteht hauptsächlich aus Eisen, legiert mit Kohlenstoff, Silizium und Spurenelementen.
Sphäroidisierungsprozess: Beim Gießen wird der Eisenschmelze eine präzise Menge Magnesium zugesetzt. Dieser Prozess wandelt den Graphit in der Metallmatrix in kugelförmige Knötchen um und nicht in den flockenartigen Graphit, der in Grauguss vorkommt, was zu Sprödigkeit führt.
Mikrostruktur: Diese kugelförmigen Knötchen wirken wie Millionen winziger „Kugellager“ innerhalb einer starken, kontinuierlichen metallischen Matrix. Diese Struktur unterbricht die Rissausbreitung und verhindert Spannungskonzentrationen, was zu einer hervorragenden Zähigkeit führt.
Hauptvorteile des Materials:
Festigkeit von Stahl: Die metallische Matrix verleiht eine hohe Zugfestigkeit.
Zähigkeit von Sphäroguss: Die Kugelgraphitstruktur sorgt für Flexibilität und Schlagfestigkeit.
Diese Materialeigenschaften führen zu herausragenden technischen Leistungen.
Hohe Festigkeit und Duktilität:
Mit einer Mindestzugfestigkeit von 420 MPa (60.000 psi) hält DIP hohem Innendruck und starken äußeren Belastungen durch Boden oder Verkehr stand. Seine Duktilität ermöglicht es ihm, Bodenbewegungen und -durchbiegungen zu absorbieren – ideal für Gebiete, die anfällig für Setzungen oder seismische Aktivitäten sind.
Überlegene Korrosionsbeständigkeit:
DIP ist innen mit Zementmörtel ausgekleidet und außen mit Zink sowie einer Asphalt- oder Epoxidharz-Versiegelungsschicht beschichtet. Die Innenauskleidung bewahrt die Wasserqualität, während die Außenbeschichtung vor aggressiven Verschmutzungen schützt und so eine Lebensdauer von über 50–100 Jahren gewährleistet.
Zuverlässige Fugenabdichtung:

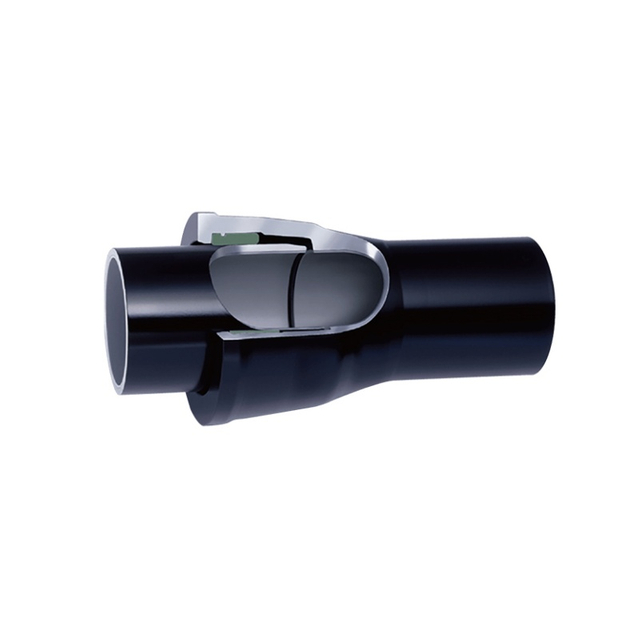

T-förmige Steckverbindungen mit Gummidichtungen sorgen für flexible, auslaufsichere Verbindungen und passen sich gleichzeitig Bodenveränderungen und Temperaturschwankungen an.
Hervorragende hydraulische Leistung:
Die glatte Zementmörtelauskleidung sorgt für einen hohen Fließkoeffizienten (C ≈ 140) und verhindert die Bildung von Biofilmen oder Tuberkulationen, wodurch die Pumpenergie reduziert wird.
Außergewöhnliche Haltbarkeit:
DIP ist bei der Handhabung und Installation äußerst stoßfest und kann Wasserschlägen und äußeren Kräften standhalten, ohne zu brechen.
Hauptanwendungen:
Trinkwassernetz
Brandschutznetze
Druckabwassersysteme
Industrielle Prozesspipelines
Wirtschaftliche Vorteile:
Schnelle Installation: Steckverbindungen erfordern weder Schweißen noch Spezialwerkzeuge.
Geringer Wartungsaufwand: Langfristiger Korrosionsschutz und Festigkeit minimieren den Wartungsbedarf.
Lange Lebensdauer: Die nachgewiesene Langlebigkeit von über einem Jahrhundert reduziert die Gesamtbetriebskosten.
Nachhaltigkeit: 100 % recycelbar und sicher für Trinkwasser.
