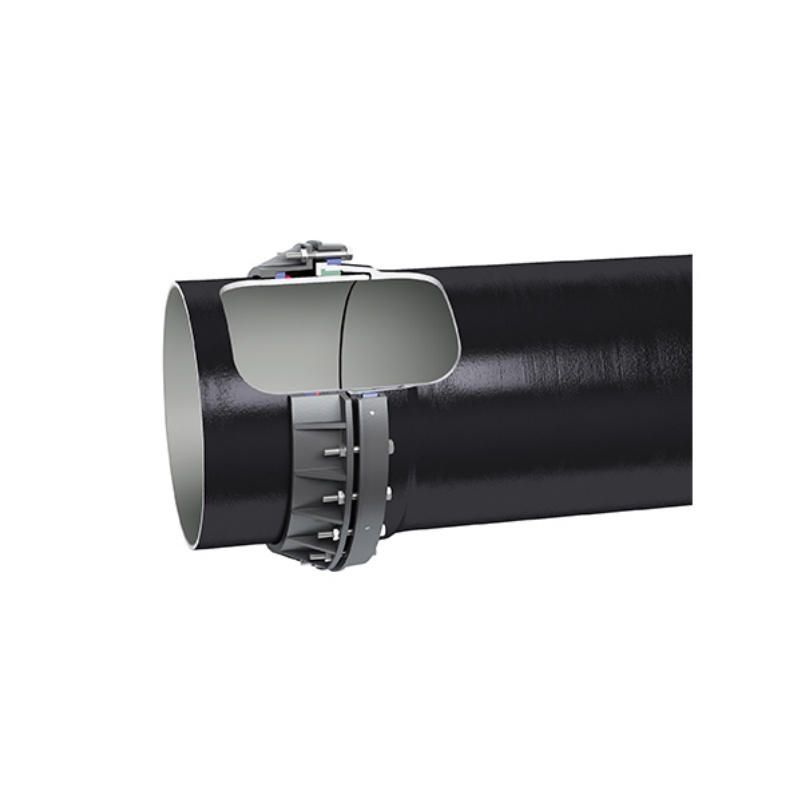

Eingeschränktes duktiles Eisenrohr

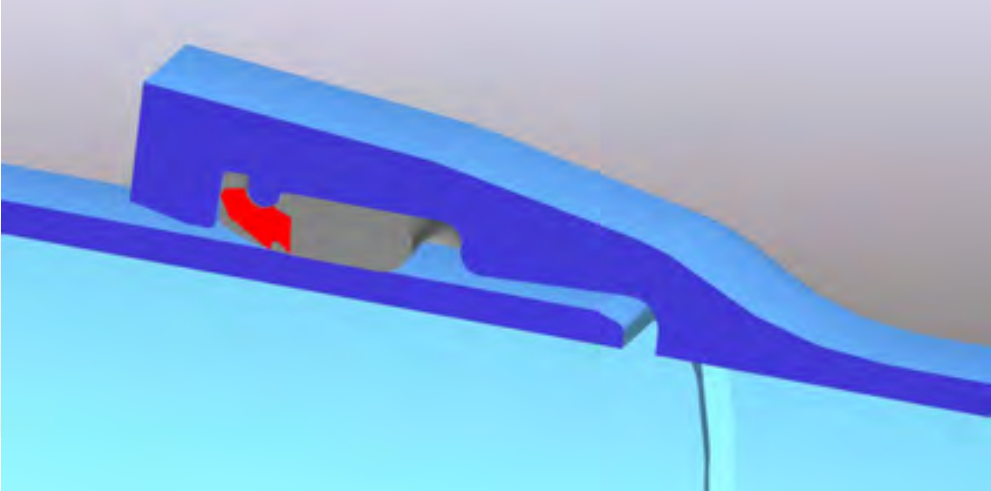

Die Zahndichtungs-Verbindung unterscheidet sich ein wenig von der regulären T-Verbindung. Sie erfordert den Einsatz speziell gefertigter Stahlzähne anstelle der normalen Dichtung. Wenn der Zapfen vollständig eingeführt ist, greifen die Zähne in den Zapfen und verhindern, dass der Zapfen herauskommt. Die Zahndichtungs-Verbindung kann zum Verbinden jedes duktilen Gussrohrs vom T-Typ verwendet werden.

Der Produktbereich reicht von DN80 bis 700 und erlaubt max. Die Winkelauslenkung beträgt 1,5–2° und der PFA beträgt 10–16 Bar.

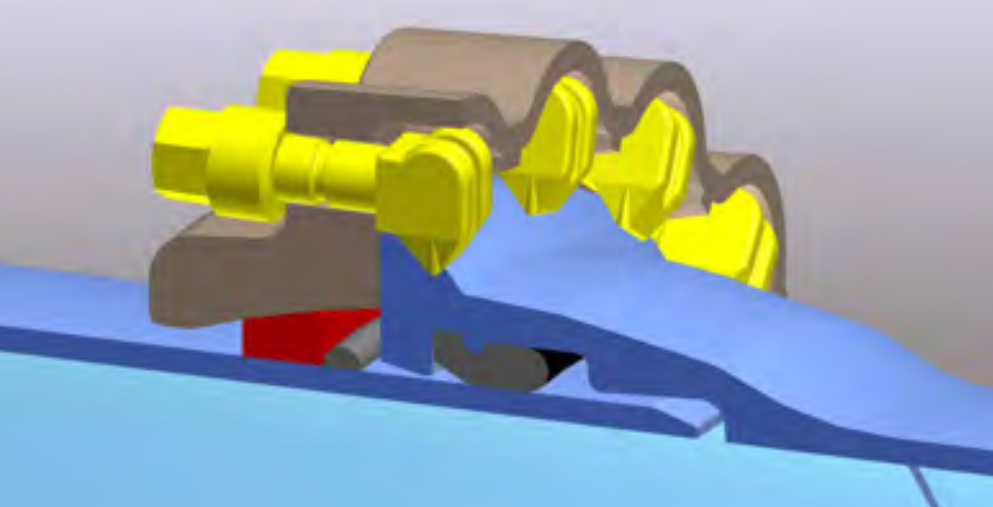

Die äußere verankerte, kraftschlüssige Verbindung, auch verschraubte, kraftschlüssige Verbindung genannt, kann hohem Druck standhalten. Es muss im Werk eine Schweißnaht am Zapfen angebracht werden, und es werden Haltering, Stopfbuchse, Gummidichtung und Schrauben benötigt, um die Festigkeit zu erreichen. Die Montage und Demontage ist bei Bedarf einfach.

Der Produktbereich reicht von DN80 bis 1200 und erlaubt max. Die Winkelauslenkung beträgt 1–2° und der PFA beträgt 20–30 Bar.

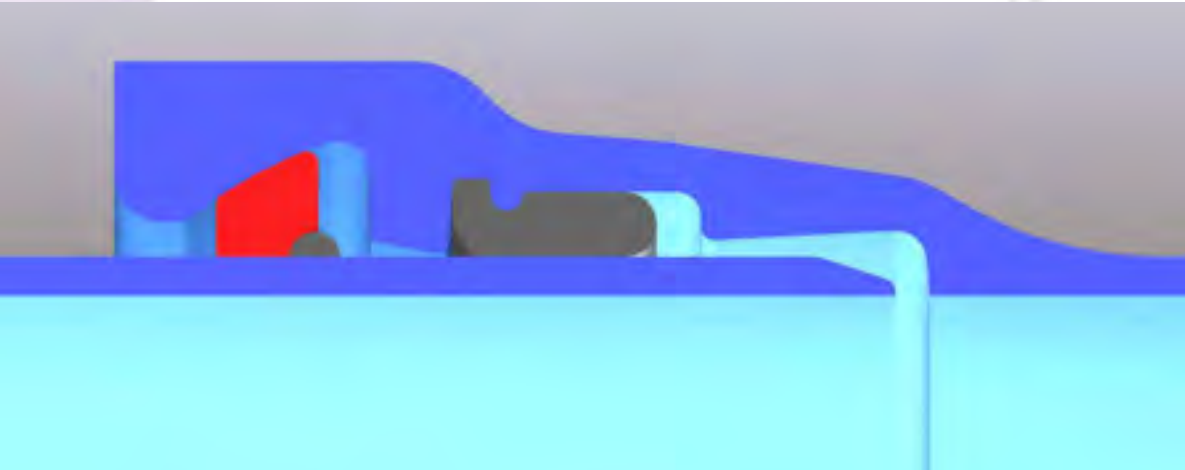

Die intern verankerte, kraftschlüssige Verbindung kann sehr hohem Druck standhalten. Sie benötigt eine lange Muffe mit zwei Kammern, eine zum Abdichten und die andere zur Einschränkung der axialen Bewegung. Die Einschränkung erfolgt durch eine Schweißnaht am Zapfen und sie lässt sich bei Bedarf leicht montieren und demontieren.

Der Produktbereich reicht von DN80 bis 2000 und erlaubt max. Die Winkelauslenkung beträgt 1–3° und der PFA beträgt 15–40 Bar.
