1. Material und Herstellung
Zusammensetzung des Kernmaterials:
Sphärogussgehäuse: EN-GJS-500-7/600-3
Edelstahlkomponenten: SS304/316-Schrauben, Muttern und Einstellgewinde
Fortschrittliches Dichtungssystem: Mehrschichtige EPDM/NBR-verstärkte Dichtungen
Korrosionsschutz: Schmelzgebundene Epoxidbeschichtung (≥250 μm) gemäß AWWA C116
Präzisionsfertigung:
Feinguss für Maßgenauigkeit
CNC-Bearbeitung von Flanschflächen und Gewinden
Automatisierte drehmomentgesteuerte Montage
100 % Druck- und Maßprüfung
2. Leistungsmerkmale
Mechanische Leistung:
Druckstufe: PN10/16/25 (150–365 psi)
Temperaturbereich: -20 °C bis 120 °C
Axialkompensation: ±50 mm bis ±100 mm
Winkelauslenkung: Bis zu 4°
Berstdruck: ≥4× Nennbetriebsdruck
Dichtungsleistung:
Dreifach-Dichtungskonfiguration:
Druckaktivierte Lippendichtung
Statische Flanschdichtung
Axialkompressionsdichtung
Keine Leckage bei 1,5-fachem Nenndruck gemäß EN 1092-2
Volle Dichtleistung über den gesamten Einstellbereich
Installationsleistung:
Schnelle Verbindung/Trennung in 5–10 Minuten
Visuelle Positions- und Ausrichtungsanzeigen
Bolzensicherungs- und Führungsnasensysteme für präzise Montage
3. Dienstprogramm und Anwendungen
Primäre Anwendungsdomänen:
Wartungsanschlüsse für Pumpen und Ventile
Ausgleich für Pipelineerweiterung und -kontraktion
Reparatur von Notfallsystemen und Austausch von Geräten
Betriebsvorteile:
70 % Reduzierung der Wartungszeit
Gleicht Installationsungenauigkeiten aus
Kompaktes Design minimiert den Platzbedarf
Die Vibrationsdämpfung verbessert den Geräteschutz
Wirtschaftliche Vorteile:
80 % schnellere Wartungsarbeiten
Reduzierter Arbeitsaufwand (2-Personen-Bedienung)
Niedrigere Lebenszykluskosten (bis zu 50 % Einsparungen über 20 Jahre)
Technische Überlegenheit:
Der Axial- und Winkelausgleich macht das Schneiden von Rohren überflüssig
Über 500 Zyklen wiederverwendbar
Behält die ursprüngliche Integrität der Pipeline bei
Designmerkmale:

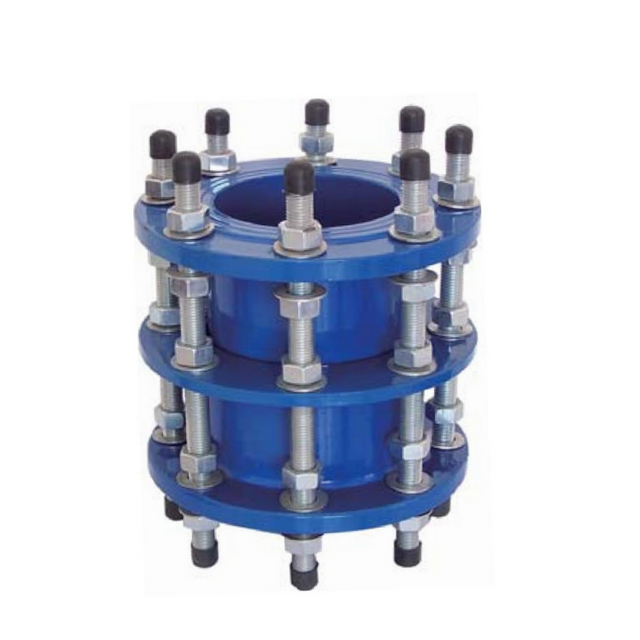

Doppelflansch-Spulendesign mit Sicherungseinstellmuttern
Anti-Blowout-Sicherheitskonstruktion
Optionale feuersichere Sekundärdichtung aus Metall
Abschluss:

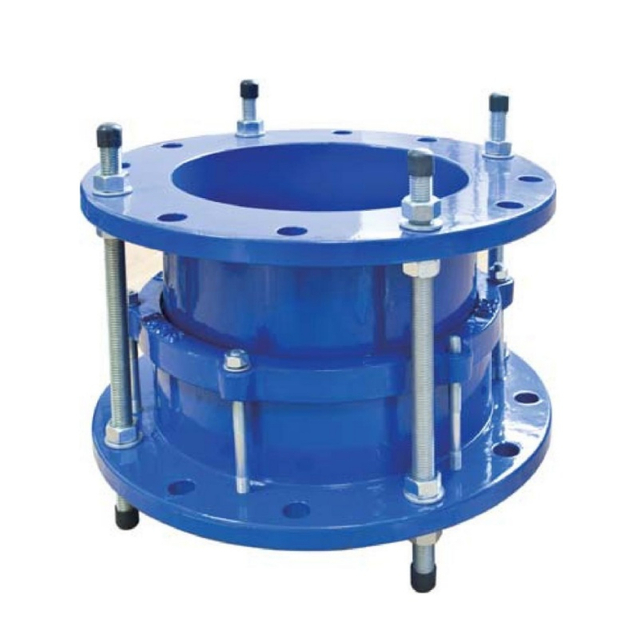

Sphäroguss-Demontageverbindungen bieten eine präzise, flexible und wartungsfreundliche Verbindungslösung für moderne Rohrleitungssysteme. Ihre robuste Struktur, das Design mit mehreren Dichtungen und die anpassbare Konfiguration gewährleisten eine einfache Installation, zuverlässige Abdichtung und langfristige Serviceleistung – was sie ideal für Pumpstationen, Ventilkammern und Systeme macht, die häufige Wartung oder Ausrichtungsausgleich erfordern.
