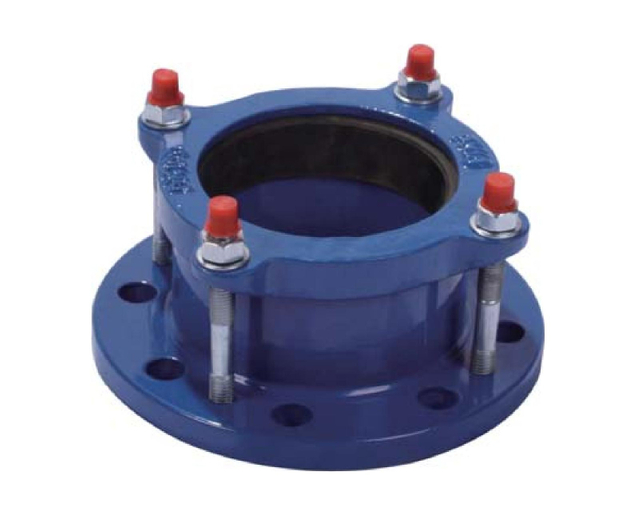

1. Material und Herstellung
Zusammensetzung des Kernmaterials:
Sphärogusskörper: EN-GJS-500-7 mit Kugelgraphit-Mikrostruktur
Edelstahlkomponenten: SS304/316 Halteschrauben und Muttern
Dichtungselemente: EPDM-Dichtungen (Standard), NBR oder Viton für spezielle Anwendungen
Korrosionsschutz: Schmelzgebundene Epoxidbeschichtung gemäß AWWA C116
Herstellungsprozess:
Präzisionssandguss mit kontrollierter Metallurgie
CNC-Bearbeitung von Flanschflächen und Spitzenden
Automatisierter Dichtungssitz und Komponentenmontage
Einzeldruckprüfung bei 2,5-fachem Nennarbeitsdruck
2. Leistungsmerkmale
Mechanische Leistung:
Druckstufe: PN10/16/25 (150–365 psi)
Temperaturbereich: -20°C bis 120°C (mit EPDM-Dichtungen)
Axiale Rückhaltefähigkeit: Hält dem 1,5-fachen maximalen Druckschub stand
Berstdruck: ≥4× Arbeitsdruck
Zulässige Winkelabweichung: Bis zu 5°
Dichtungsleistung:
Doppeldichtungsmechanismus:
Primärdichtung: Kompression der Gummidichtung am Spitzende
Sekundärdichtung: Kompression der Flanschdichtung
Keine Leckageleistung gemäß AWWA C111-Standards
Bewahrt die Dichtungsintegrität bei Bodensetzungen und Vibrationen
Installationsleistung:
Kombiniert die Einfachheit des Aufsteckens mit der Vielseitigkeit der Flanschverbindung
Kein Schweißen oder Spezialwerkzeug erforderlich
Visuelle Ausrichtungsanzeigen gewährleisten eine genaue Installation
Sofortige Druckbeaufschlagung des Systems nach der Montage
3. Dienstprogramm und Anwendungen
Primäre Anwendungsdomänen:
Rohr-Ventil-Verbindungen: Übergänge zwischen Rohren und Flanschventilen
Rohr-zu-Pumpen-Verbindungen: Verbindet Rohre mit geflanschten Pumpeneinlässen/-auslässen
Systemänderungen: Nachrüstungs- und Reparaturarbeiten
Materialübergänge: Verbindet verschiedene Rohrmaterialien
Installationsvorteile:
Zeiteffizienz: 70 % schnellere Installation als herkömmliche Flanschverbindungen
Platzoptimierung: Das kompakte Design minimiert den Abstandsbedarf
Ausrichtungstoleranz: Gleicht kleinere Fehlausrichtungen aus
Wetterunabhängigkeit: Geeignet für die Installation bei jedem Wetter
Wirtschaftliche Vorteile:
Kostenreduzierung: 40–60 % geringere Installationskosten als herkömmliche Flanschverbindungen
Arbeitsersparnis: Reduzierte Mannschaftsgröße und kürzere Installationszeit
Bestandsoptimierung: Eine Komponente ersetzt mehrere Teile
Wartungseffizienz: Einfache Demontage und erneute Montage
Technische Überlegenheit:
Vibrationsabsorption: Gummidichtung dämpft Systemvibrationen
Wärmekompensation: Kompensiert Ausdehnung und Kontraktion
Korrosionsbeständigkeit: Vollständiger Epoxidbeschichtungsschutz
Elektrolytische Isolierung: Verhindert galvanische Korrosion zwischen unterschiedlichen Metallen

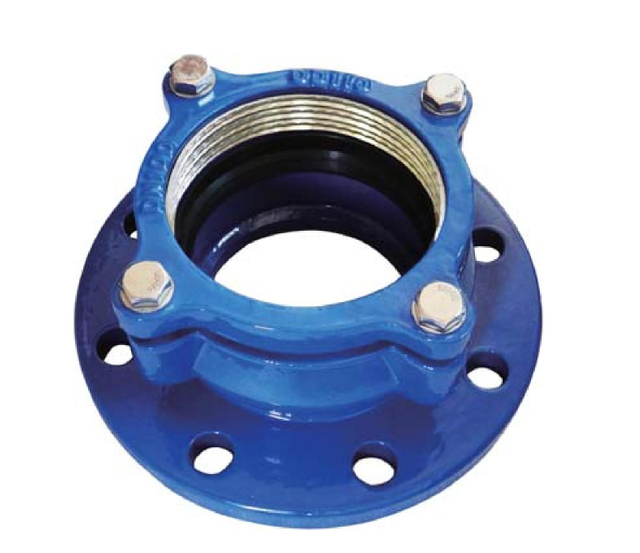

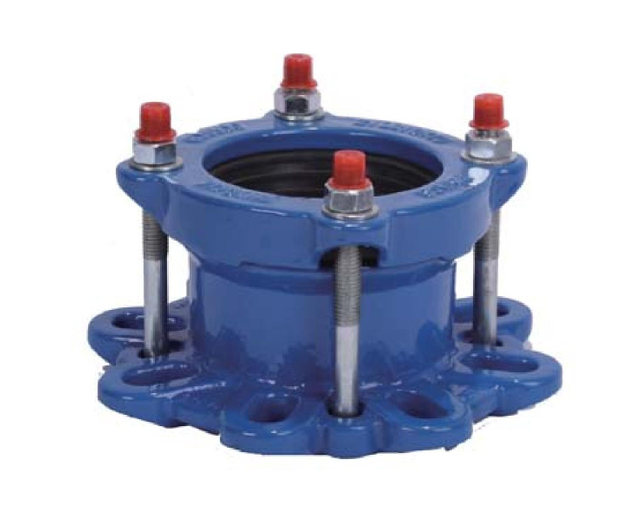

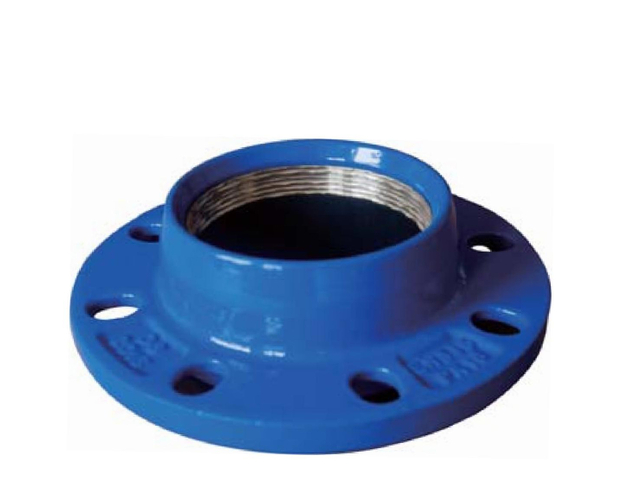

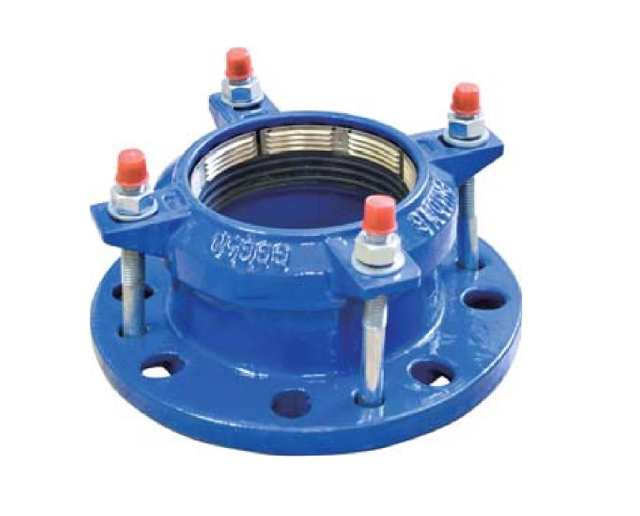

Designmerkmale
Innovative Konfiguration:
Flanschende: Gemäß ANSI B16.1-Abmessungen gebohrt
Buchsenende: T-förmige Steckverbindungskonfiguration
Rückhaltemechanismus: Integrierte Verriegelungssegmente oder Bolzen
Dichtungssystem: Druckaktiviertes Dichtungsdesign
Schutzsysteme:
Zementmörtelauskleidung gemäß AWWA C104
Äußere Epoxidbeschichtung gemäß AWWA C116
Option mit dielektrischer Isolationsdichtung
UV-beständige Beschichtung für exponierte Anwendungen
Komparative Vorteile
| Besonderheit | Flanschadapter | Traditionelle Methode |
|---|---|---|
| Installationszeit | 15–20 Minuten | 45–60 Minuten |
| Fähigkeitsanforderung | Basic | Spezialisiert |
| Flexibilität | Winkel- und Axialbewegung | Starr |
| Korrosionsschutz | Vollständig | Teilweise |
| Wartung | Einfach | Komplex |
Installationsvorteile:
Feldeffizienz:
Kein Schweißen vor Ort oder Vorbereitung der Rohrenden erforderlich
Einfaches Anziehen der Schrauben
Sofortige Möglichkeit zur Druckprüfung
Zuverlässigkeitsmerkmale:
Visuelle Installationsindikatoren
Der positive Anschlag verhindert ein übermäßiges Einführen
Gleichmäßige Dichtungskompression
Korrosionsbeständige Befestigungselemente
Qualitätssicherung:
Zertifizierung durch Dritte (NSF, UL, FM)
Vollständige Rückverfolgbarkeit des Materials
Regelmäßige Qualitätsaudits nach ISO 9001
Leistungstests gemäß AWWA-Standards
Abschluss:
Flanschadapter aus duktilem Gusseisen kombinieren die schnelle Installation von Steckverbindungen mit der Vielseitigkeit von Flanschsystemen. Ihre robuste, korrosionsbeständige Konstruktion bietet eine kostengünstige und zuverlässige Lösung für die Verbindung verschiedener Rohrleitungskomponenten bei gleichzeitiger Beibehaltung der vollen Druckfähigkeit. Diese Adapter bieten eine verkürzte Installationszeit, Arbeitseffizienz und eine hervorragende Dichtungszuverlässigkeit und sind ein wesentlicher Bestandteil moderner Wasser- und Industrierohrleitungssysteme.
