1. Material und Herstellung
Zusammensetzung des Kernmaterials:
Gehäuse aus Sphäroguss: EN-GJS-500-7/600-3 mit Kugelgraphitstruktur
Edelstahlkomponenten: SS304/316-Befestigungselemente und Rückhalteelemente
Dichtungselemente: Mehrlippige EPDM-Dichtungen mit Gewebeverstärkung
Korrosionsschutz: Schmelzgebundene Epoxidbeschichtung gemäß AWWA C116
Fortschrittlicher Herstellungsprozess:
Präzisionsguss mit kontrollierten Abkühlzyklen
CNC-Bearbeitung von Dichtungsschnittstellen
Automatisierte Montage mit drehmomentkontrollierter Befestigung
100 % hydrostatische und dimensionale Überprüfung
2. Leistungsmerkmale
Mechanische Leistung:
Druckstufe: PN10/16/25 (150–365 psi)
Temperaturbereich: -30°C bis 120°C (EPDM-Dichtungen)
Axiale Rückhaltefähigkeit: Hält vollen Druckschubbelastungen stand
Berstdruck: ≥4× Arbeitsdruck
Zyklische Leistung: 10.000+ Zyklen bei 1,25-fachem Arbeitsdruck
Dichtungsleistung:
Dreifach-Dichtungskonfiguration:
Primärdichtung: Druckaktivierte Lippendichtungen
Sekundärdichtung: Radiale Kompressionsdichtung
Tertiärdichtung: Mechanische Interferenzdichtung
Keine Leckage bei 2-fachem Arbeitsdruck gemäß AWWA C219
Behält die Dichtungsintegrität bei 3–5° Durchbiegung und Fehlausrichtung bei
Installationsleistung:
Die geteilte Bauweise ermöglicht die Installation ohne Demontage der Rohre
Standard-Schraubenschlüssel-Anzug – kein Spezialwerkzeug erforderlich
Visuelle Ausrichtungsindikatoren sorgen für die richtige Positionierung
Sofortige Druckbeaufschlagung des Systems nach der Installation
3. Dienstprogramm und Anwendungen
Primäre Anwendungsdomänen:
Rohrreparatur: Notfallsanierung beschädigter Rohrleitungen
Systemänderungen: Hinzufügen von T-Stücken, Ventilen oder neuen Abzweigungen
Rohrverbindung: Verbindung von Glattendrohren aus gleichen oder unterschiedlichen Materialien
Wartungsarbeiten: Temporäre Umgehung oder Systemisolierung
Installationsvorteile:
Zeiteffizienz: 80 % schnellere Installation im Vergleich zu Schweißverbindungen
Platzoptimierung: Kompaktes Design, geeignet für beengte Platzverhältnisse
Keine Spezialwerkzeuge: Standard-Handwerkzeuge ausreichend
Allwettertauglichkeit: Zuverlässig unter allen Umgebungsbedingungen
Wirtschaftliche Vorteile:
Kostenreduzierung: 50–70 % geringere Installationskosten als bei Schweißverbindungen
Arbeitsersparnis: Zwei-Personen-Montageteam
Minimierung von Ausfallzeiten: Schnelle Einrichtung verkürzt Systemausfälle
Wiederverwendbarkeit: Nach der Demontage vollständig wiederverwendbar
Technische Überlegenheit:
Volle Rückhaltefähigkeit: Integrierter Schubrückhaltemechanismus
Materialvielfalt: Kompatibel mit DI-, PVC-, Stahl- und AC-Rohren
Vibrationsdämpfung: Gummidichtungen absorbieren Systemvibrationen
Wärmekompensation: Bewältigt Ausdehnung und Kontraktion
Leistungsangaben
| Parameter | Leistungsbereich | Prüfstandard |
|---|---|---|
| Arbeitsdruck | 150–365 psi | AWWA C219 |
| Prüfdruck | 2,5-facher Arbeitsdruck | AWWA C219 |
| Temperaturbereich | -30°C bis 120°C | ASTM D2000 |
| Auszugswiderstand | Voller Druckschub | AWWA C219 |
| Chemische Beständigkeit | pH-Wert 4–11 | NSF/ANSI 61 |
Designmerkmale
Innovative Konfiguration:
Design mit geteilter Schale (zweiteilig oder dreiteilig).
Integrale Sicherung durch Rastsegmente oder Greifringe
Unabhängige Dichtungskammern mit mehreren Dichtungen
Hochfestes, korrosionsbeständiges Schraubensystem
Schutzsysteme:
Zementmörtelauskleidung gemäß AWWA C104
Äußere Epoxidbeschichtung gemäß AWWA C116
Dielektrische Isolierung für unterschiedliche Metalle
UV-beständige Veredelung für Außenanwendungen
Komparative Vorteile
| Besonderheit | DI-Kopplung | Traditionelle Kopplung |
|---|---|---|
| Installationszeit | 15–30 Minuten | 60–120 Minuten |
| Rückhaltefähigkeit | Integral | Extern erforderlich |
| Materialkompatibilität | Universal | Beschränkt |
| Druckstufe | Höher | Standard |
| Lebensdauer | 50+ Jahre | 20–30 Jahre |
Installationsvorteile:
Feldeffizienz:
Keine Vorbereitung des Rohrendes erforderlich
Kein Schweißen oder spezielle Ausrüstung erforderlich
Visuelle Überprüfung der ordnungsgemäßen Montage
Sofortige Systemwiederherstellung
Zuverlässigkeitsmerkmale:
Positive Verriegelungsindikatoren
Einheitliches Dichtungskompressionsdesign
Korrosionsgeschützte Verbindungselemente
Ausfallsicherer Verschlussmechanismus
Qualitätssicherung:
Zertifizierung durch Dritte (NSF, UL, FM)
Materialrückverfolgbarkeit gemäß EN 10204 3.1/3.2
Regelmäßige Qualitätsaudits nach ISO 9001
Leistungstests gemäß AWWA C219
Spezialisierte Varianten:
Reparaturkupplungen: Erweiterte Länge für die Reparatur beschädigter Rohre, verstärkte Abdichtung für unregelmäßige Oberflächen, Schnellinstallationsdesign für Notfälle
Übergangskupplungen: Verbindet Rohre unterschiedlicher Größe oder Materialien mit dielektrischer Isolierung und speziellen Dichtungsmassen

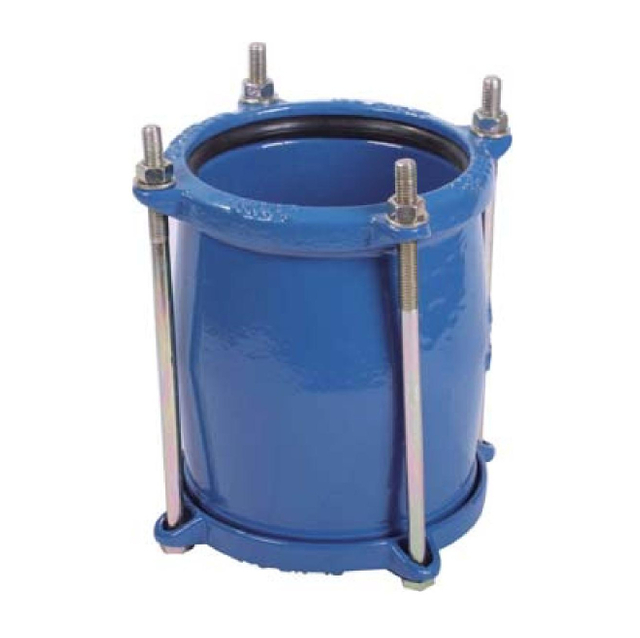

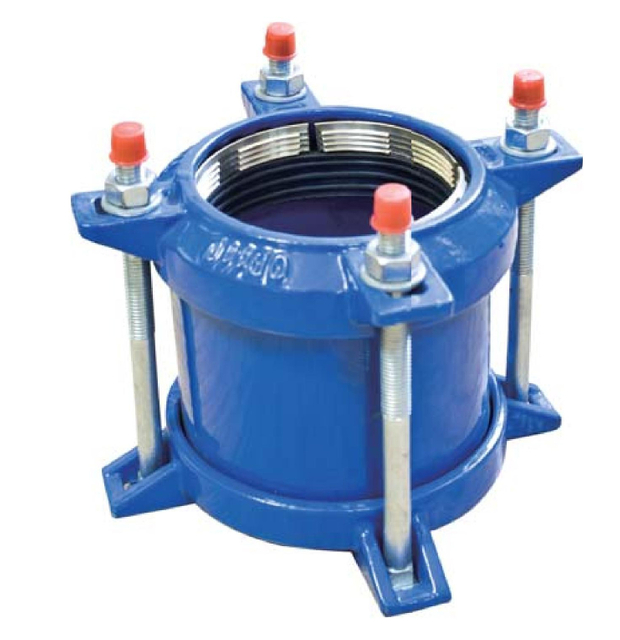

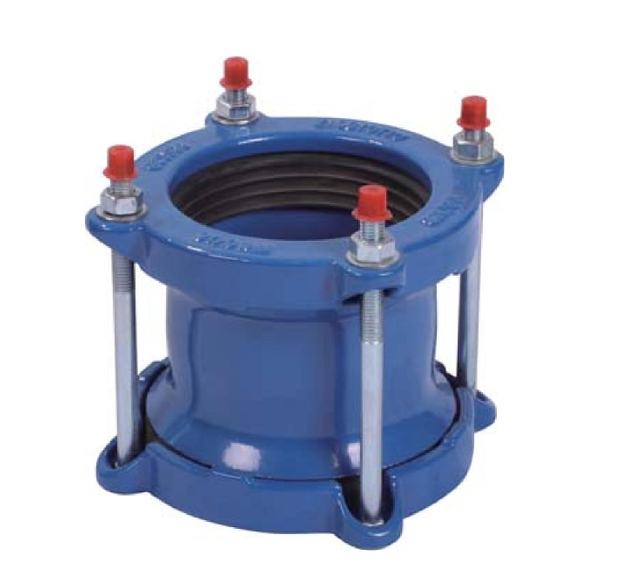

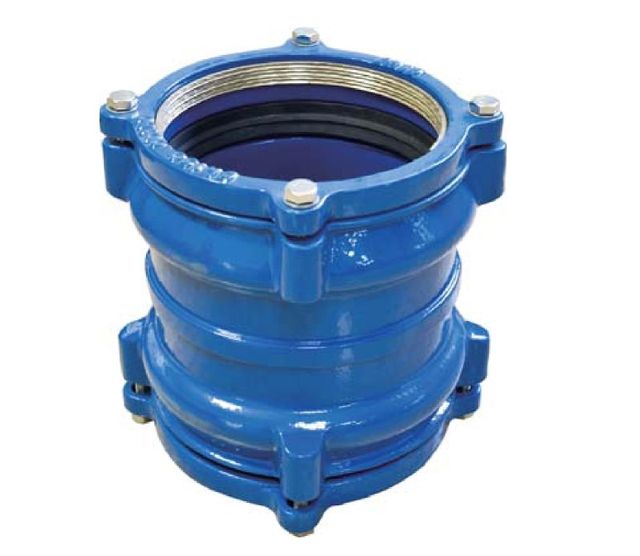

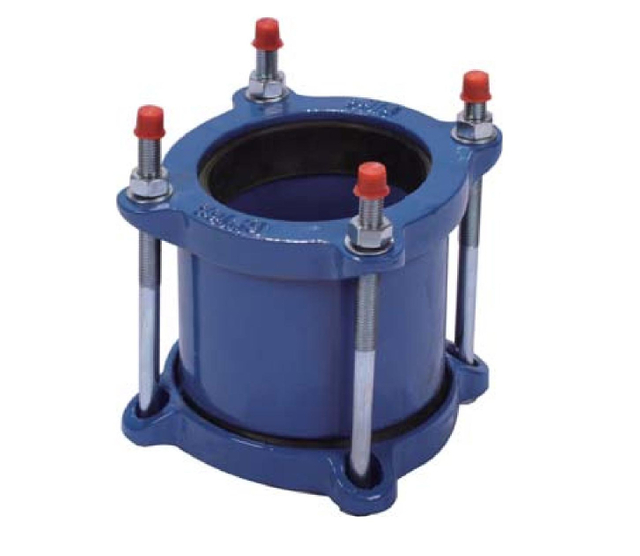

Zwangskupplungen: Robustes Verriegelungsdesign für Hochdruck- und Schubbedingungen
Abschluss:
Kupplungsarmaturen aus duktilem Gusseisen kombinieren mechanische Robustheit mit Dichtungspräzision und bieten eine zuverlässige, flexible und wiederverwendbare Lösung für die Installation, Wartung und Reparatur von Rohrleitungen. Ihre Split-Shell-Konstruktion, integrierte Rückhaltefähigkeit und schnelle Installation machen sie unverzichtbar in modernen Wasser-, Industrie- und kommunalen Rohrleitungssystemen und gewährleisten langfristige Leistung, Sicherheit und Kosteneffizienz unter den anspruchsvollsten Bedingungen.
