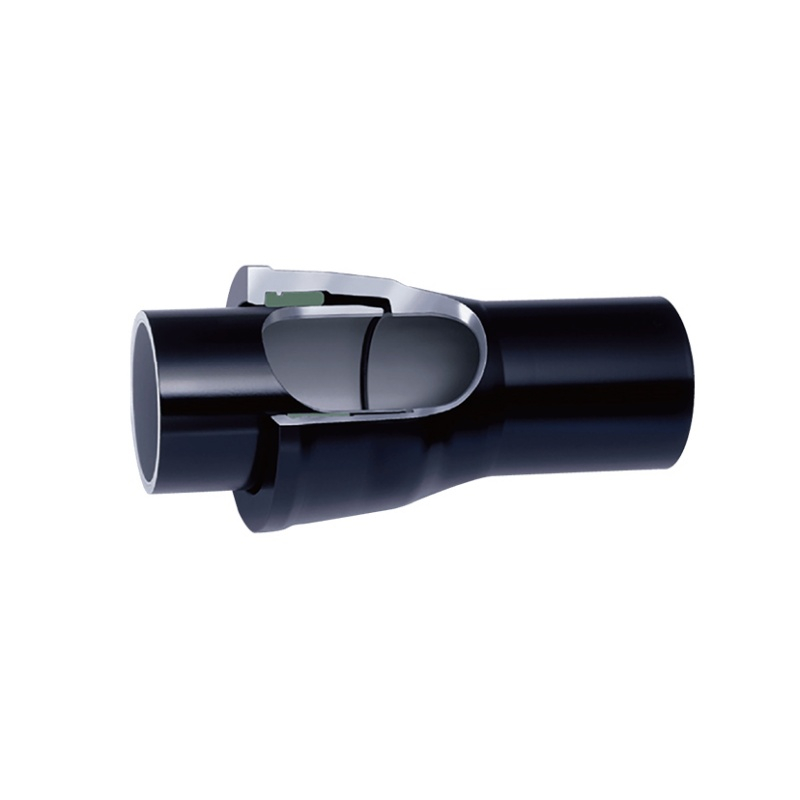

T-Typ-Rohr aus duktilem Eisen

Produktübersicht

Als führender Hersteller und Lieferant fortschrittlicher Flüssigkeitsübertragungslösungen bieten wir erstklassige duktile Gussrohre vom Typ T an, die für robuste unterirdische und oberirdische Infrastrukturen entwickelt wurden. Dieses Rohr wird in einem streng kontrollierten Schleudergussverfahren hergestellt und bietet außergewöhnliche Langlebigkeit und strukturelle Integrität für die anspruchsvollsten kommunalen, landwirtschaftlichen und industriellen Projekte.

• Verfügt über eine aufsteckbare flexible Verbindung für eine schnelle, werkzeuglose Montage.
• Bietet eine außergewöhnlich hohe Zugfestigkeit von über 420 MPa.
• Bietet
• hochgradig

Produktbeschreibung

Das duktile Gussrohr vom T-Typ, im Maschinenbau häufig als Push-On-Joint- oder Tyton-Joint-Rohr bezeichnet, stellt den absoluten Höhepunkt der modernen Fluidübertragungstechnologie dar. Durch ein hochpräzises Schleudergussverfahren geschmiedet, wird eine sorgfältig kontrollierte Menge geschmolzenen Eisens in eine schnell rotierende zylindrische Form eingebracht. Die enorme Zentrifugalkraft drückt das flüssige Metall gegen die Formwand und bildet eine unglaublich dichte, gleichmäßige Metallstruktur, die völlig frei von mikroskopischen Hohlräumen oder Gussfehlern ist. Sobald das Rohr abgekühlt und gründlich im Ofen geglüht ist, weist es eine glatte, kühle Außenseite auf, die seine enorme strukturelle Festigkeit widerlegt. Wenn Sie auf die Oberfläche schlagen, erzeugt es einen soliden, resonanten akustischen Klang – ein eindeutiger Beweis für die makellose innere metallurgische Matrix. Dieses Produkt wurde speziell zur Überwindung der inhärenten Schwachstellen herkömmlicher starrer Rohrleitungen entwickelt und verbindet nahtlos die inhärente, langanhaltende Korrosionsbeständigkeit von Gusseisen mit der beeindruckenden mechanischen Zähigkeit und Duktilität von Stahl. Der selbstdichtende Muffen- und Zapfenmechanismus, gepolstert durch eine hochelastische Elastomer-Gummidichtung, sorgt für eine undurchdringliche wasserdichte Abdichtung. Dieses intelligente Gelenkdesign absorbiert aktiv unvorhersehbare Bodenverschiebungen, starke Verkehrserschütterungen und allmähliche Setzungen des Fundaments, ohne jemals die hydraulische Leistung zu beeinträchtigen. Durch die Integration dieses Rohrs in Ihre Infrastruktur bleiben kommunale Wassernetze, Hochdruck-Abwassersysteme und wichtige Industrieleitungen jahrzehntelang voll funktionsfähig und leckagefrei, wodurch Notreparaturen bei Ausgrabungen drastisch minimiert und lebenswichtige Gemeinschaftsressourcen geschützt werden.

Produktspezifikationen

Hauptmerkmale und Highlights

Wenn Sie duktile Gussrohre vom Typ T in Ihre umfassenden Infrastrukturprojekte integrieren, sichern Sie sich ein System, das auf absolute, kompromisslose Zuverlässigkeit ausgelegt ist. Der sorgfältige Zentrifugal-Herstellungsprozess garantiert ein Produkt, das herkömmliche Materialien sowohl in rauen unterirdischen Umgebungen als auch in stark exponierten oberirdischen Installationen bei weitem übertrifft.

• , starke Verkehrserschütterungen und extreme Innendruckstöße problemlos zu absorbieren, ohne zu brechen oder zu splittern .
• Akustische und thermische Stabilität: Die unglaublich dichte Eisenmatrix dämpft auf natürliche Weise interne Flüssigkeitsströmungsgeräusche und sorgt so für einen deutlich leiseren Betrieb in dicht besiedelten städtischen Umgebungen, während gleichzeitig eine strikte Dimensionsstabilität über extreme saisonale Temperaturschwankungen hinweg gewährleistet ist.
• Null-Leckage-Garantie: Die präzisionsgefertigte Muffen- und Zapfenkonfiguration komprimiert die Elastomerdichtung gleichmäßig über ihren gesamten Umfang und schafft so eine beeindruckende, undurchdringliche Barriere sowohl gegen internen Flüssigkeitsverlust als auch gegen das Eindringen von Grundwasser von außen.
• Maßgeschneiderte Oberflächenabwehr: Von der bemerkenswert glatten, glasartigen Innenbeschichtung von keramischem Epoxidharz bis hin zur robusten, fühlbaren und äußerst schützenden Griffigkeit äußerer Bitumenbeschichtungen ist jede Oberflächenbehandlung wissenschaftlich entwickelt, um chemische Angriffe und abrasiven Verschleiß aggressiv abzuwehren.

Verbindungsdesign und Dichtungsleistung

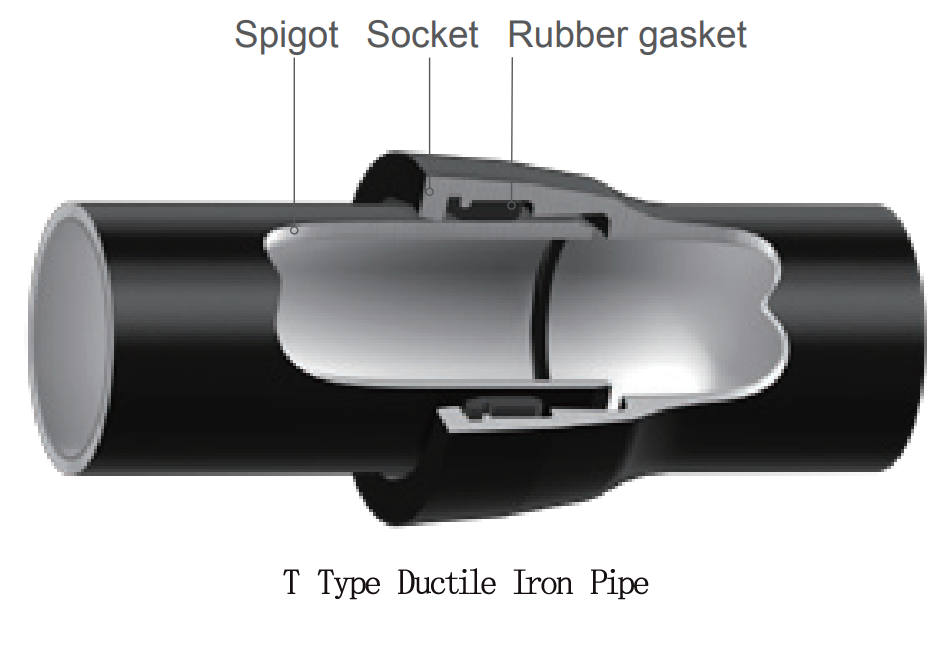

Der wahre Grundstein für die Betriebszuverlässigkeit dieses Rohrs liegt in seiner hochinnovativen flexiblen T-Typ-Steckverbindung. Durch dieses raffinierte und dennoch elegant schlichte Design entfällt das umständliche Schweißen vor Ort, Gewindeschneiden oder komplexe mechanische Verschraubungen vollständig, wodurch der gesamte Montageprozess drastisch rationalisiert wird.

Durch die Verwendung hochwertiger selbstdichtender Gummidichtungen aus SBR, NBR oder EPDM wird eine außergewöhnliche, langanhaltende Wasserdichtigkeit der Verbindung erreicht. Diese intelligente gemeinsame Architektur bietet deutliche betriebliche Vorteile für Außendienstmitarbeiter und Systembetreiber:

• Fähigkeit zur Winkelablenkung: Die Verbindung erlaubt sicher erhebliche Winkelbewegungen, so dass die Rohrleitung sanfte Geländekurven und sanfte Wellen bewältigen kann, ohne dass die kostspielige Installation zusätzlicher abgewinkelter Rohrverbindungsstücke erforderlich ist.
• Längsflexibilität: Es nimmt Axialbewegungen bequem auf und absorbiert auf natürliche Weise die enorme Belastung, die durch saisonale Wärmeausdehnung, kleinere seismische Erschütterungen und allmähliche Setzungen des Fundaments im Laufe der Jahrzehnte entsteht.
• Ausfallsichere hydrodynamische Dichtung: Wenn der interne Flüssigkeitsdruck im System ansteigt, drückt die hydrodynamische Kraft die Gummidichtung tatsächlich fester gegen die Metallwände der Buchse und verbessert so aktiv die Integrität der Dichtung bei hohen Betriebslasten.

Material- und mechanische Eigenschaften

Auf mikroskopischer metallurgischer Ebene ist der Kohlenstoffgraphit in unserem Sphäroguss in kugelförmigen Knötchen strukturiert und nicht in den spröden, sich kreuzenden Flocken, die in Standard-Grauguss zu finden sind. Diese tiefgreifende metallurgische Umwandlung ist das grundlegende Geheimnis hinter den außergewöhnlichen physikalischen Fähigkeiten des Rohrs.

Projektingenieure und Beschaffungsspezialisten verlangen Grundmaterialien, die auch bei unvorhersehbaren Umweltbelastungen nicht versagen. Dieses Rohr bietet außergewöhnliche Leistung in allen mechanischen Bereichen:

• Außergewöhnliche Zugfestigkeit (≥ 420 MPa): Es hält Zugkräften und hohen hydraulischen Innendrücken standhaft stand und stellt sicher, dass die Rohrleitung auch bei schweren hydraulischen Stößen oder plötzlichen Wasserschlägen vollständig intakt bleibt.
• Hohe Streckgrenze (≥ 300 MPa): Das Material kann der massiven Kompression durch tiefe Grabenvergrabungen und den unerbittlichen Fahrzeugverkehr über Kopf problemlos standhalten, ohne dass es zu bleibenden strukturellen Verformungen kommt.
• Überlegene Dehnung: Mit einer bemerkenswerten Dehnungsrate von bis zu ≥10 % (für DN80-1000-Größen) weist das Rohr eine stahlähnliche Flexibilität auf und biegt sich erheblich, um Energie zu absorbieren, bevor es seinen Bruchpunkt erreicht, was für Installationen in erdbebengefährdeten Gebieten absolut entscheidend ist.
• Kontrollierte Härte (≤ 230 HB): Die kontrollierte Härte ist zwar robust genug, um dem aggressiven äußeren Abrieb durch felsige Hinterfüllung zu widerstehen, stellt jedoch sicher, dass das Rohr vor Ort mit Standard-Hilfswerkzeugen effizient geschnitten, gebohrt und angebohrt werden kann.

Korrosionsschutzbeschichtungen und -auskleidungen

Ein hoher Säuregehalt des Bodens, elektrische Streuströme und chemisch aggressive Flüssigkeitszusammensetzungen können ungeschützte unterirdische Infrastruktur schnell schädigen. Um dieser Unausweichlichkeit entgegenzuwirken, bieten wir ein umfangreiches, hochspezialisiertes Portfolio an Innenauskleidungen und Außenbeschichtungen an, die das Roheisen in eine undurchdringliche Leitung verwandeln.

Die Auswahl der richtigen Schutzbarriere ist für die Maximierung der Betriebslebensdauer Ihres Flüssigkeitsübertragungsnetzes von entscheidender Bedeutung. Zu unseren hochgradig anpassbaren Schutzoptionen gehören:

• Fortschrittliche Innenauskleidungen: Optionen wie sulfatbeständiger Zement und Zement mit hohem Aluminiumgehalt schaffen eine glatte, stark alkalische Umgebung, die aktiv Tuberkulation und Kalkablagerungen verhindert und so gleichmäßige Durchflussraten und makellose Wasserqualität gewährleistet. Für stark korrosive Industrieabwässer bietet unser Keramikepoxidharz einen glasglatten, chemisch inerten Schutz.
• Robuste Außenbeschichtungen: Aktiver galvanischer Schutz wird durch hochreine Zink- oder Zink-Aluminium-Legierungssprays bereitgestellt, die sich sicher selbst zum Schutz des darunter liegenden Eisensubstrats opfern. Dies wird normalerweise mit einer dichten Bitumen- oder Epoxidharz-Deckschicht versiegelt, um das Eindringen von Feuchtigkeit vollständig zu verhindern.
• Lösungen für extreme Umgebungen: Für hochaggressive, durchnässte oder kontaminierte Böden sorgen hochbelastbare Polyurethan (PU)-Beschichtungen oder extrudierte PE-Hülsen für eine dicke, physische Panzerung, die das Rohr vollständig von korrosiven Umgebungselementen isoliert.

Einhaltung von Spezifikationen und Standards

Um den unglaublich strengen Anforderungen der globalen Infrastrukturentwicklung gerecht zu werden, ist die strikte und unerschütterliche Einhaltung internationaler Fertigungsprotokolle erforderlich. Unsere Rohrleitungssysteme werden hergestellt und sorgfältig getestet, um die anspruchsvollsten Branchenmaßstäbe zu übertreffen und absolute Kompatibilität und Sicherheit zu gewährleisten.

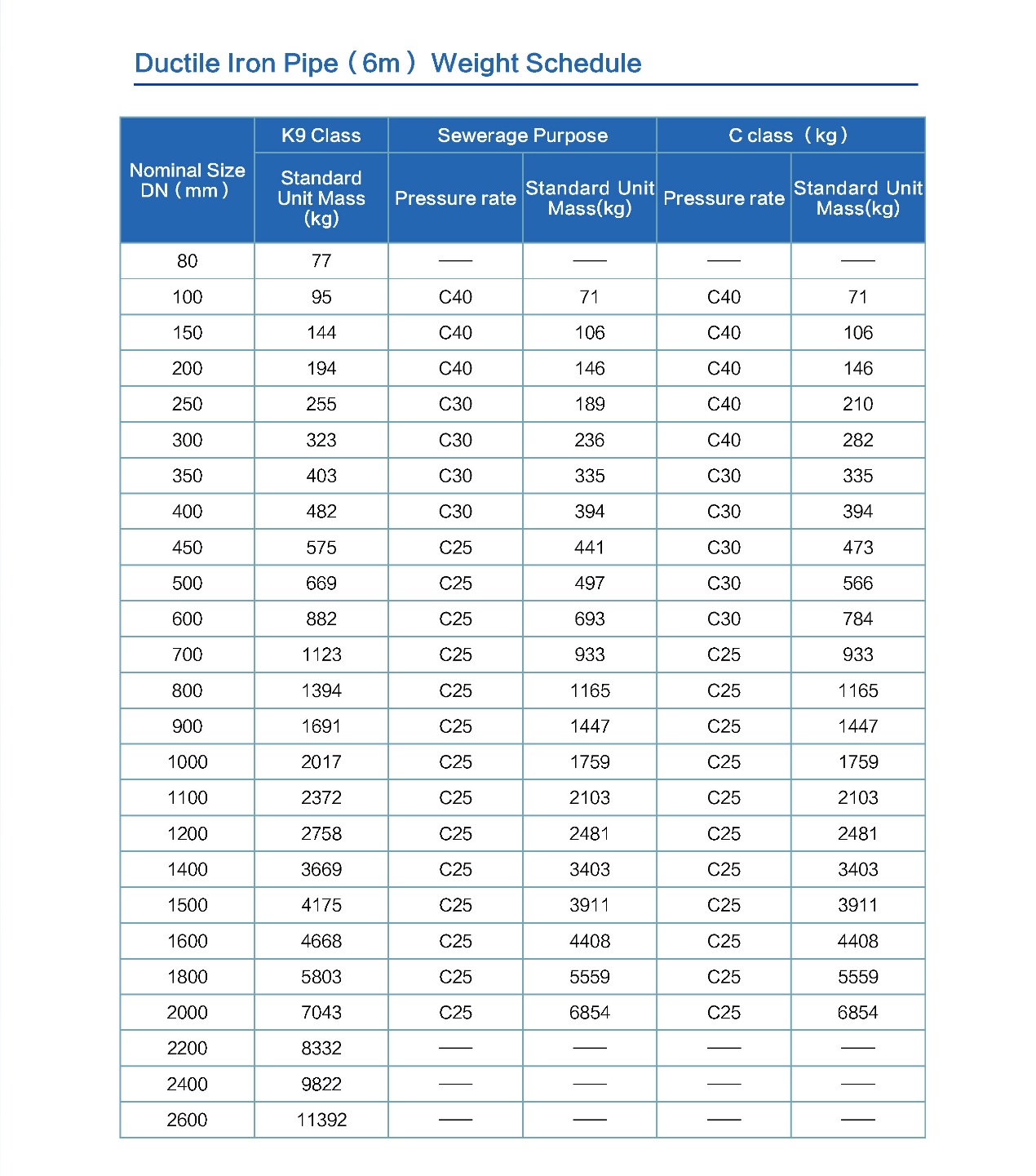

Wir bieten umfassende Größen- und Druckklassenoptionen, die perfekt zu Ihren spezifischen hydraulischen Berechnungen, Durchflussanforderungen und Standortbedingungen passen:

• Umfangreicher Größenbereich: Erhältlich von einem äußerst kompakten DN80 für lokale Verteilungsleitungen in Wohngebieten bis hin zu einem massiven DN2600 für primäre regionale Wasserübertragungsleitungen.
• Vielseitige Wandstärken: Wählen Sie zwischen der traditionellen K-Klasse (K7 bis K12) für robuste, höchst unvorhersehbare Schwerlastanwendungen oder der modernen C-Klasse (C25 bis C100), die intelligent für bestimmte Betriebsdrücke optimiert ist und so unnötiges Materialgewicht und Handhabungskosten deutlich reduziert.
• Globale Zertifizierung: Vollständig konform mit wichtigen internationalen Standards, einschließlich ISO2531 für Trinkwasseranwendungen, EN598 für aggressive Abwasserkanäle und BS6920 für den sicheren Transport von Trinkwasser, was einen unbestreitbaren Qualitätsnachweis für Kommunalbehörden und Projektbeteiligte darstellt.

Installationseffizienz und Kosteneffizienz

Der wahre, messbare Wert eines Rohrleitungssystems geht weit über den ursprünglichen Kaufpreis hinaus. Das duktile Gussrohr vom Typ T wurde speziell entwickelt, um die Arbeitskosten vor Ort drastisch zu senken, Projektzeitpläne zu verkürzen und Wartungsbudgets nach der Installation praktisch zu eliminieren.

Bauunternehmer, Versorgungsbetreiber und Projektmanager erzielen durch das hochintelligente, bauunternehmerfreundliche Design des Rohrs stets erhebliche finanzielle Vorteile:

• Schnelle Steckmontage: Das intuitive Muffen-Zapfen-Design ermöglicht es Installationsteams, große Rohrsegmente schnell mit einfachen mechanischen Hebelwerkzeugen zu verbinden. Dadurch wird der Bedarf an spezialisierten Schweißteams oder schweren, teuren Verbindungsmaschinen vollständig minimiert.
• Installation bei jedem Wetter: Im Gegensatz zu bestimmten synthetischen Kunststoffrohren, die beim thermischen Schmelzschweißen strenge, trockene Temperaturkontrollen erfordern, können unsere Rohre aus duktilem Gusseisen auch bei starkem Regen, tiefem Schlamm oder Frost zuverlässig verbunden werden, wodurch unglaublich kostspielige wetterbedingte Projektverzögerungen vermieden werden.
• Reduzierter Bettungsbedarf: Die immense inhärente strukturelle Steifigkeit des duktilen Gussrohrs bedeutet, dass es weitaus weniger auf perfekt verdichtete, importierte Bodenhüllen angewiesen ist. Es kann sehr oft direkt in einheimischen Bodenaushub verlegt werden, wodurch die hohen Kosten, die mit dem Import spezieller Sand- oder Kiesbettmaterialien verbunden sind, drastisch gesenkt werden.
• Außergewöhnlicher langfristiger ROI: Mit einer nachgewiesenen, realen Lebensdauer, die oft ein ganzes Jahrhundert übersteigt, sind die jährlichen Lebenszykluskosten von Sphäroguss außergewöhnlich niedrig und bieten Versorgungsbetreibern und Steuerzahlern gleichermaßen einen unübertroffenen, generationsübergreifenden langfristigen Wert.

Vielseitige Anwendungen

Die extreme Anpassungsfähigkeit des T-Typ-Rohrs aus duktilem Gusseisen macht es zum Material der Wahl in einem äußerst vielfältigen Spektrum kritischer Infrastruktursektoren. Dank seiner robusten, stoßfesten Konstruktion und der vollständig anpassbaren chemischen Auskleidung ist er für alles geeignet, von reinem Trinkwasser bis hin zu stark abrasiven Industrieschlämmen.

Unsere Premium-Rohrleitungslösungen sorgen derzeit in zahlreichen anspruchsvollen Umgebungen weltweit für betriebliche Exzellenz und Umweltsicherheit:

• Trinkwassernetze: Sichere und hygienische Übertragung von sauberem Trinkwasser aus entfernten Aufbereitungsreservoirs direkt an städtische Verteilungsnetze, ohne dass das Risiko einer Sekundärkontamination oder chemischen Auswaschung besteht.
• Abwasser und Abwasser: Müheloser Umgang mit den stark korrosiven Schwefelwasserstoffgasen und abrasiven Feststoffpartikeln, die in kommunalen Abwassersammel- und Schwerindustrie-Abwasserentsorgungssystemen vorkommen.
• Hochdruck-Brandbekämpfungssysteme: Bereitstellung der unnachgiebigen Berstfestigkeit und thermischen Beständigkeit, die für kritische, lebensrettende Feuerlöschnetze in riesigen Gewerbe- und Industriekomplexen erforderlich sind.
• Landwirtschaftliche Bewässerung: Bereitstellung von Wasser in großen Mengen über weite Entfernungen zur Aufrechterhaltung großflächiger landwirtschaftlicher Betriebe, wobei die starke UV-Strahlung und die physischen Auswirkungen von oberirdischen Anlagen problemlos überstanden werden.
• Geotechnik: Wird häufig als robuster, unnachgiebiger Pfahl zur Bodenstabilisierung in komplexen Architekturfundamenten eingesetzt und nutzt seine enorme Druckfestigkeit perfekt aus.

Warum sollten Sie sich für uns entscheiden?

Die Auswahl des richtigen Fertigungspartners ist für den Erfolg Ihres Projekts ebenso entscheidend wie die Auswahl des richtigen Rohrs. Wir legen großen Wert darauf, Ihre groß angelegten Infrastrukturprojekte mit beispielloser Fertigungspräzision, nahtloser Logistikkompetenz und umfassender technischer Unterstützung zu unterstützen.

Genau aus diesem Grund vertrauen hochrangige Beschaffungsteams, kommunale Ingenieure und globale Infrastrukturentwickler stets auf unsere Produktionsanlagen:

• Fortschrittliche Fertigungsanlagen: Wir nutzen hochmoderne, vollautomatische Schleudergussmaschinen und hochpräzise computergesteuerte Glühöfen, um sicherzustellen, dass jedes einzelne Rohr eine makellose metallurgische Konsistenz und exakte Maßgenauigkeit aufweist.
• Strenge Qualitätskontrolle: Von der Spektralanalyse des Rohmaterials in der Gießerei bis zur strengen hydrostatischen Druckprüfung des fertigen Produkts garantieren unsere umfassenden mehrstufigen Prüfprotokolle eine Null-Fehler-Rate, bevor eine Lieferung unsere Docks verlässt.
• Maßgeschneiderte technische Lösungen: Wir liefern nicht nur Rohrohre; Wir liefern umfassende Flüssigkeitslösungen. Unser engagiertes Ingenieurteam arbeitet direkt mit Ihnen zusammen, um die genauen Innenauskleidungen, Außenbeschichtungen und Rohrdickenklassen zu bestimmen, die für Ihre spezifische Bodenchemie und Fluiddynamik erforderlich sind.
• Globale Logistikexpertise: Wir verstehen die schwerwiegenden finanziellen Komplexitäten internationaler Projektzeitpläne genau. Unser äußerst robustes Lieferkettennetzwerk und sichere, robuste Verpackungsmethoden stellen sicher, dass Ihre kritischen Materialien pünktlich und in einwandfreiem Zustand vor Ort ankommen.

Häufig gestellte Fragen (FAQ)

Um Ihre Engineering- und Beschaffungsteams umfassend bei fundierten, datengesteuerten Entscheidungen zu unterstützen, haben wir detaillierte Antworten auf die häufigsten technischen Fragen zu unseren Rohrleitungssystemen aus duktilem Gusseisen zusammengestellt.

• F1: Wie genau gleicht die Steckverbindung starke Bodensetzungen aus?
  A: Bei der T-Verbindung kommt eine hoch belastbare, speziell profilierte Elastomerdichtung zum Einsatz. Sobald der Zapfen vollständig in die Muffe eingeführt ist, ermöglicht die Gelenkgeometrie eine Winkelauslenkung von bis zu 5 Grad und einen leichten Längsschlupf. Diese eingebaute Flexibilität absorbiert sicher die enorme Belastung durch unterschiedliche Bodensetzungen, verhindert Rohrbrüche und sorgt gleichzeitig für eine strikte, wasserdichte Hochdruckabdichtung.
• F2: Was ist der grundlegende Unterschied zwischen den Wandstärken der K-Klasse und der C-Klasse?
  A: Die K-Klasse (z. B. K9) ist eine traditionelle Dickenklassifizierung, die auf einer mathematischen Standardformel basiert und eine schwerere, äußerst robuste Wand bietet, die für unvorhersehbare oder extreme äußere Belastungen geeignet ist. Die C-Klasse (z. B. C40) ist eine modernere, leistungsbasierte Klassifizierung, die direkt durch den zulässigen Betriebsdruck des Rohrs (in bar) definiert wird. Die C-Klasse ermöglicht einen hochoptimierten Materialverbrauch, reduziert Gewicht und Handhabungskosten und erfüllt gleichzeitig perfekt die spezifischen Hydraulikdruckanforderungen.
• F3: Welche Innenauskleidung sollte für den aggressiven Abwassertransport ausgewählt werden?
  A: Für normales kommunales Abwasser bietet hochaluminiumhaltiger Zement oder sulfatbeständiger Zement einen hervorragenden, langanhaltenden Schutz gegen korrosives Schwefelwasserstoffgas. Für stark korrosive Industrieabwässer oder Klärgruben mit extremen pH-Schwankungen wird jedoch eine Keramik-Epoxid-Auskleidung oder Polyurethan (PU) aufgrund ihrer absoluten chemischen Inertheit und überlegenen Abriebfestigkeit dringend empfohlen.
• F4: Können diese Rohre sicher in stark korrosiven, durchnässten Böden installiert werden?
  A: Ja. Für sehr aggressive Bodenumgebungen (z. B. Küstengebiete oder Industriebrachen) reichen herkömmliche Zink- und Bitumenbeschichtungen möglicherweise nicht aus. Wir empfehlen dringend, unsere extrudierte Außenbeschichtung aus Polyurethan (PU) zu verwenden oder die Rohre während der Grabeninstallation mit einer schützenden PE-Hülle (Polyethylen) zu umwickeln. Diese fortschrittlichen Methoden isolieren das Eisensubstrat vollständig von elektrischen Streuströmen und korrosiven Bodenelektrolyten.
• F5: Sind die Gummidichtungen im Laufe der Zeit beständig gegen mikrobiologische Zersetzung?
  A: Absolut. Unsere EPDM-, NBR- und SBR-Dichtungen sind speziell für raue unterirdische Versorgungsanwendungen chemisch zusammengesetzt. Sie sind äußerst beständig gegen mikrobiologische Angriffe, Wurzeldurchdringung, Ozonabbau und aggressive Wasseraufbereitungschemikalien (wie hochkonzentriertes Chlor) und stellen sicher, dass die Verbindungsdichtung problemlos die konstruktive Lebensdauer der Rohrleitung selbst überdauert.
