Werden duktile Gussrohre nach Innen- oder Außendurchmesser dimensioniert? Diese Frage ist wichtig, bevor Sie ein Rohr bestellen oder sich für ein Formstück aus duktilem Gusseisen entscheiden . In den meisten Fällen steuert OD die Kompatibilität, während ID den Fluss und den internen Raum beeinflusst. In diesem Artikel erfahren Sie, wann Sie die einzelnen Maße verwenden und wie Sie kostspielige Fehler bei der Größenbestimmung vermeiden.
Die praktische Antwort ist beides, aber nicht mit demselben Zweck . In den meisten Spezifikationen, Kaufentscheidungen und Feldanschlüssen werden duktile Gussrohre als OD-basiertes Produkt behandelt , da der Außendurchmesser das entscheidende Maß für die Kompatibilität ist. Die ID ist immer noch wichtig, aber vor allem dann, wenn sich die Frage von „Wird das angeschlossen werden?“ zu „Wie viel kann diese Leitung tragen?“ oder „Wie groß ist der tatsächliche Innenabstand?“ verlagert.
Dimension | Was es kontrolliert | Warum es wichtig ist |
OD | Externe Kompatibilität | Hilft, Rohre gleicher Nenngröße mit gängigen Fittings, Ventilen, Muffen und Anschlüssen zu verwenden |
Nenngröße | Produktbenennung | Dient eher als Referenzetikett als als exakt gemessener Durchmesser |
AUSWEIS | Interne Leistung | Beeinflusst den Durchflussbereich, die Kapazität, das Prüfvolumen und den Werkzeugabstand |
Rohre aus duktilem Gusseisen werden normalerweise um den Außendurchmesser herum angeordnet, da dadurch die Verbindungsseite des Systems auch bei Wandstärkenänderungen konsistent bleibt. Diese Konsistenz macht es einfacher, die gleiche Familie von Formstücken und Verbindungskomponenten für Rohre mit der gleichen Nenngröße zu verwenden, was genau der Grund ist, warum der Außendurchmesser bei Kauf und Installation so wichtig ist. Für Käufer bedeutet das, dass sie sich bei der Auswahl der passenden Passform nicht allein auf die Nenngröße verlassen können; Für Installateure bedeutet dies, dass das Außenprofil die Zahl ist, die bestimmt, ob die Verbindungshardware wie vorgesehen funktioniert.
In der Praxis betrifft dies:
● Montage und Steckverbinderanpassung
● Ventil- und Hülsenauswahl
● Support- und Räumungsplanung
● Beschichtungs- und Isolationsberechnungen
Die Nenngröße klingt präzise, ist aber eigentlich eine Referenzbezeichnung und kein Versprechen für die exakte Innenbohrung. Ein 6-Zoll- oder 12-Zoll-Rohr aus duktilem Gusseisen ist zur einfacheren Größenbestimmung mit diesem Etikett gekennzeichnet. Die tatsächlichen physikalischen Abmessungen hinter dem Etikett können jedoch von den Annahmen vieler Leser abweichen. Deshalb führt die Behandlung der Nenngröße als echte ID zu Fehlern, insbesondere bei Konstruktionsprüfungen, Produktvergleichen und Systemberechnungen.
Der Hauptgrund für ID-Änderungen liegt darin, dass der Außendurchmesser gleich bleibt, während die Wandstärke je nach Klasse oder Druckanforderung variieren kann. Mit zunehmender Wandstärke wird die Innenöffnung kleiner, obwohl das Rohr immer noch unter der gleichen Nennweite verkauft wird. Die Innenauskleidung reduziert den nutzbaren Innendurchmesser weiter, sodass zwei Rohre mit demselben Namen möglicherweise nicht den gleichen internen Strömungsweg bieten.
Wenn eine Entscheidung davon abhängt, was um das Rohr herum passen muss und nicht davon, was durch das Rohr fließt, ist der Außendurchmesser das Maß, das zuerst Beachtung verdient. Dies gilt insbesondere dann, wenn ein Projekt von den Papierspezifikationen zur tatsächlichen Installation übergeht, da die externe Kompatibilität darüber entscheidet, ob die Armaturen richtig sitzen, die Hülsen richtig klemmen, die Stützen passen und die Abstände den Vorschriften entsprechen.
Baustellenentscheidung | OD-basierter Prüfpunkt | Warum es wichtig ist |
Passform und Ärmelauswahl | Passen Sie den Außenmaßstandard des Rohrs an | Verhindert schlechten Sitz, Leckagegefahr oder Verbindungsfehler |
Stützen und Wanddurchdringungen | Überprüfen Sie das maximale Außenprofil | Gewährleistet ausreichend Lagerfläche und Spielraum |
Isolierung und Außenbeschichtungen | Berechnen Sie anhand des tatsächlichen Außendurchmessers, nicht anhand der Nenngröße | Vermeiden Sie eine Unterschätzung der Materialmengen |
Gehäuse- oder Festplatteneinstiegsplanung | Überprüfen Sie den Außendurchmesser der Glocke, nicht nur den Außendurchmesser des Laufs | Große Verbindungsenden können den Durchgangsraum einschränken |

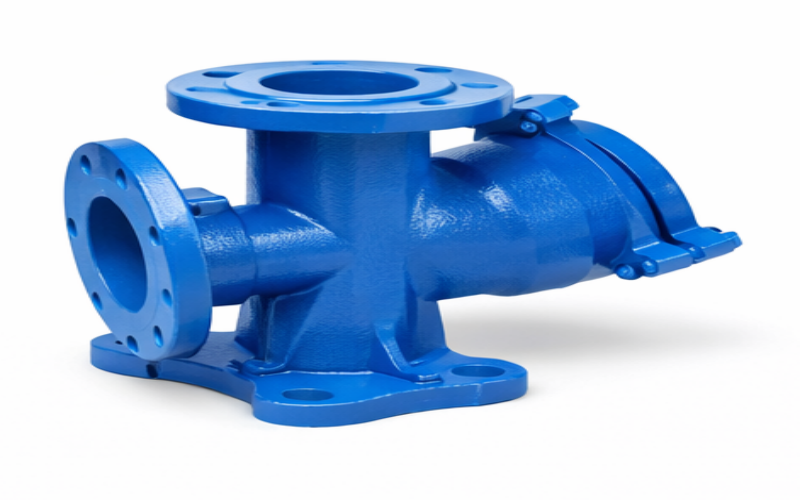

Die Auswahl der Formstücke aus duktilem Gusseisen ist eines der klarsten Beispiele dafür, warum der Außendurchmesser wichtig ist. Ein Rohr kann nach Nenngröße verkauft werden, Fittings, Anbohrmuffen, Übergangskupplungen und ähnliche Verbindungsteile müssen jedoch immer noch an der tatsächlichen Außenfläche des Rohrs anliegen. Aus diesem Grund kann die Verwendung der Nenngröße als Abkürzung riskant sein: Zwei Produkte können die gleiche Nenngröße tragen, während die externe Größenbemessungslogik immer noch bestimmt, ob die Verbindung vor Ort korrekt zusammengebaut wird.
Eine schnelle Möglichkeit, darüber nachzudenken, ist folgende:
● Die Nenngröße hilft Ihnen bei der Identifizierung der Rohrfamilie
● OD hilft Ihnen zu bestätigen, ob die Verbindungshardware tatsächlich passt
● Montagefehler zeigen sich meist an der Außenfläche, bevor sie zu Strömungsproblemen führen
OD steuert auch eine Vielzahl von Entscheidungen zur Baustellengeometrie. Die Dimensionierung der Stützen für Installationen auf Pfeilern, Brückenaufhängern und Wandausschnitten hängt von den tatsächlichen Außenabmessungen und nicht von der internen Strömungsfläche ab. Das Gleiche gilt, wenn eine neue Leitung bestehende Versorgungsleitungen kreuzt, da die Mindestabstandsanforderungen auf dem maximalen Außendurchmesser des Rohrs basieren. Wenn der Platz begrenzt ist, wird die Außenhülle des Rohrs zum bestimmenden Maß.
Außenarbeiten sind ein weiterer Bereich, bei dem OD wichtiger ist, als viele Käufer erwarten. Isolierung, Ummantelung, Farbe und Epoxidharz werden auf die Außenfläche aufgetragen, daher muss die Berechnung vom tatsächlichen Außendurchmesser ausgehen. Die Verwendung der Nenngröße anstelle des tatsächlichen Außendurchmessers kann dazu führen, dass die Beschichtungsfläche unterschätzt wird, was sich dann sowohl auf die Materialplanung als auch auf die Ausführung vor Ort auswirkt. Mit anderen Worten: Die OD-Verifizierung ist nicht nur ein technisches Detail. Es ist auch ein Schritt zur Kostenkontrolle.
Manche Anlagen werden nicht über das Rohrrohr, sondern über die Glocke gesteuert. Bei der Auswahl von Gehäusen und bei der Prüfung von Bohrlöchern ist häufig ein Glocken-Außendurchmesser erforderlich , da unterschiedliche Verbindungsdesigns unterschiedliche Glockendurchmesser ergeben. Ein Layout, das allein aufgrund des Laufaußendurchmessers akzeptabel aussieht, kann dennoch am Gehäuse, an der eingeschränkten Öffnung oder am Eintrittspunkt scheitern. Bei engen Installationen kann dies das Maß sein, das bestimmt, ob das Rohr physisch passieren kann.
Sobald sich die Frage von der Verbindungskompatibilität zur Systemleistung verlagert, wird der Innendurchmesser zur wichtigeren Zahl . Der Außendurchmesser kann Ihnen zwar sagen, ob ein Fitting, eine Muffe oder eine Stütze funktioniert, aber er sagt Ihnen nicht, wie viel Wasser das Rohr transportieren kann oder wie viel Platz tatsächlich in der Leitung zur Verfügung steht.
Die hydraulische Leistung hängt von der tatsächlichen Innenöffnung des Rohrs ab, da diese Öffnung den effektiven Durchflussquerschnitt bestimmt. Aus diesem Grund sollten Ingenieure und Einkäufer den Ausweis immer dann überprüfen, wenn es bei der Arbeit um Durchflussrate, Geschwindigkeit, Pumpeffizienz oder Tragfähigkeit geht. Eine Rohrnennweite mag auf dem Papier ausreichend erscheinen, aber wenn die Wandstärke zunimmt oder die Auskleidung einen Teil der Bohrung einnimmt, wird die nutzbare Fläche kleiner, als viele Leute erwarten. Aus diesem Grund sollten sich leistungsorientierte Entscheidungen niemals auf den Außendurchmesser oder die Nenngröße als Abkürzung verlassen.
Leistungsfrage | Zu überprüfende Dimension | Warum |
Wird die Leitung den erforderlichen Durchfluss führen? | AUSWEIS | Der Durchflussbereich basiert auf der tatsächlichen Innenöffnung |
Wird die Geschwindigkeit im Zielbereich bleiben? | AUSWEIS | Eine kleinere Bohrung erhöht die Geschwindigkeit bei gleicher Durchflussrate |
Wie viel Wasser hält die Leitung? | AUSWEIS | Das Innenvolumen hängt vom wahren Innendurchmesser ab |
Wie viel Wasser wird zum Testen benötigt? | AUSWEIS | Füll- und Hydrotest-Schätzungen basieren auf dem Rohrvolumen |
Unterschiedliche Rohrklassen können unterschiedliche Wandstärken haben, wodurch sich der endgültige Innendurchmesser auch bei gleichbleibender Nennweite ändert. Eine Zementauskleidung kann außerdem den nutzbaren Innenraum verringern. Daher benötigen Käufer, die die Leistung bewerten, den tatsächlichen Innendurchmesser und nicht nur den Produktnamen.
Der ID-Wert ist auch wichtig, wenn es darum geht, abzuschätzen, wie viel Wasser eine Rohrleitung beim Befüllen, bei der Inbetriebnahme oder bei hydrostatischen Tests enthalten wird. Diese Art der Schätzung hängt vom Innendurchmesser ab, da das Wasser die Innenbohrung und nicht die Außenabmessungen einnimmt. Ist der Innendurchmesser kleiner als angenommen, fasst die Leitung weniger Volumen als erwartet. Wenn es größer ist, können sich der Wasserbedarf, die Füllzeit und die Testvorbereitung erhöhen.
Die meisten Fehler bei der Dimensionierung treten auf, bevor die Bestellung erteilt wird, und nicht, nachdem das Rohr die Baustelle erreicht hat. Käufer und Bauunternehmer gehen oft davon aus, dass eine Zahl alle Fragen beantworten kann, aber duktile Gussrohre funktionieren nicht so. Die praktische Regel ist einfach: OD ist die zu überprüfende Nummer, wenn es sich um eine externe Eignung handelt , während ID die zu überprüfende Nummer ist, wenn es um interne Leistung oder Freigabe geht . Werden diese beiden Dimensionen als austauschbar behandelt, führt dies zu vermeidbaren Fehlern bei der Auswahl der Armatur, der Installationsplanung, der Prüfung und der Materialschätzung.
Wenn die Entscheidung etwas betrifft, das mit dem Rohr verbunden, umschlossen, getragen oder herumgeführt werden muss, beginnen Sie mit dem Außendurchmesser. Dies gilt direkt für die Auswahl von Formstücken aus duktilem Gusseisen, insbesondere wenn Muffen, Kupplungen, Halterungen oder Anbohrkomponenten mit ausreichender Genauigkeit zum Außenprofil des Rohrs passen müssen, um Montageprobleme zu vermeiden. Die gleiche Regel gilt für die Dimensionierung von Stützen, Wanddurchdringungen, Grabenabstände und Beschichtungs- oder Isolierungsberechnungen, da alle diese Aufgaben durch die Außenhülle des Rohrs und nicht durch seinen Strömungsquerschnitt gesteuert werden.
Eine nützliche Regel auf Käuferseite ist die Frage, ob der Artikel die Außenseite des Rohrs berührt. Wenn die Antwort „Ja“ lautet, sollte OD vor der Genehmigung überprüft werden. Deshalb kann es auch riskant sein, sich nur auf die Nenngröße zu verlassen. Ein Nennschild kann bei der Identifizierung der Rohrfamilie hilfreich sein, aber der tatsächliche Außenmaßstandard bestimmt, ob ein Fitting oder eine Muffe in der Praxis richtig zusammenpasst.
Die ID wird immer dann zur Priorität, wenn es darum geht, was innerhalb der Linie passieren muss. Durchflussberechnungen hängen von der tatsächlichen Innenöffnung ab, nicht vom Außendurchmesser. Schätzungen des Wasservolumens für Füll- und Hydrostatiktests hängen auch vom Innendurchmesser ab, da das Wasser die Innenbohrung einnimmt. Der Innendurchmesser ist auch beim Molchen, bei der Dornprüfung und bei Innenauskleidungsarbeiten von Bedeutung, bei denen Vertrauen in das nutzbare Innenspiel und nicht in die Außengröße des Rohrs erforderlich ist.
Hier machen Käufer oft stille, aber teure Fehler. Sie können eine Spezifikation allein auf der Grundlage der Nenngröße genehmigen, auch wenn Wandstärke und Auskleidung die Innenöffnung verringern. Das Ergebnis ist eine Leitung, die von außen immer noch korrekt installiert wird, von innen jedoch nicht genau die erwartete Leistung erbringt.
Kontrollpunkt vor der Genehmigung | Was zu überprüfen ist | Warum es wichtig ist |
Bestätigen Sie die Rohrbeschriftung | Nenngröße plus reale Anwendung | Ein Etikett in der gleichen Größe kann für sehr unterschiedliche Designanforderungen verwendet werden |
Überprüfen Sie die Wandstärke oder -klasse | Ob die Bohrung kleiner wird | Eine dickere Wand verringert den nutzbaren Innendurchmesser |
Überprüfen Sie die Anforderungen an die Auskleidung | Standard- oder schwereres Innenfutter | Die Auskleidung verändert den internen Abstand und den effektiven Strömungsweg |
Überprüfen Sie den Verbindungszustand | Ob die Schnittstelle von OD oder Bell OD abhängt | Einige Anschlüsse folgen dem Lauf-Außendurchmesser, während enge Einführungen möglicherweise durch die Glockengröße gesteuert werden |
Ein kurzer Kontrollpunkt wie dieser verhindert, dass ein Käufer Rohre und Formstücke genehmigt, als ob alle Größenangaben dasselbe bedeuten würden. Es hilft auch dabei, Verbindungsentscheidungen von hydraulischen Entscheidungen zu trennen, bevor sie zu Änderungsaufträgen oder Feldproblemen werden.
Häufige Fehler entstehen meist dadurch, dass die Bedeutung von Größe zu stark vereinfacht wird. Ein häufiger Fehler ist die Annahme, dass die Nenngröße dem exakten Innendurchmesser entspricht, was die Durchfluss- oder Volumenerwartungen verfälschen kann. Eine andere Möglichkeit besteht darin, ein Formstück aus duktilem Gusseisen anhand der Nennbezeichnung auszuwählen, ohne die Außendurchmesserkompatibilität am Verbindungspunkt zu bestätigen. Ein dritter Grund besteht darin, zu vergessen, dass die Auskleidung den tatsächlichen Innendurchmesser beeinflusst, insbesondere wenn das Innenspiel zum Testen oder Reinigen von Werkzeugen wichtig ist. Der größte Fehler besteht darin, für jede Entscheidung eine Dimension zu verwenden, anstatt die Dimension an die Aufgabe anzupassen.
Duktile Gussrohre werden hauptsächlich durch den Außendurchmesser angepasst, während der Innendurchmesser für den Durchfluss, die Prüfung und das Innenspiel von Bedeutung ist. Die Überprüfung beider Abmessungen hilft Käufern, Rohre und Formstücke aus duktilem Gusseisen genauer auszuwählen und kostspielige Fehler zu vermeiden. Für Wasserversorgungs- und Entwässerungsprojekte: Shanxi Jin Steel Casting Co.,Ltd. bietet auf seiner öffentlichen Website Lösungen für Rohre aus duktilem Gusseisen und Fittings aus duktilem Gusseisen mit Produkt- und technischen Inhalten im Zusammenhang mit , ISO 2531, , EN 545, , EN 598 , Zementauskleidung und Außenbeschichtung an.
A: Die Auswahl der Formstücke aus duktilem Gusseisen hängt in der Regel vom Außendurchmesser ab, da die äußere Kompatibilität den Verbindungssitz und die Verbindungsgenauigkeit bestimmt.
A: Bei Projekten zur Verschraubung aus duktilem Gusseisen ändert sich der Innendurchmesser mit der Wandstärke und der Auskleidung, während der Außendurchmesser für die Anpassung normalerweise konstant bleibt.
