Rohrleitungssysteme in Industrie-, Gewerbe- und Wohngebieten erfordern zuverlässige Verbindungen, die Festigkeit, Zugänglichkeit und Kosten in Einklang bringen. Die Wahl zwischen einem Flanschanschluss und einer Gewindeverbindung wirft häufig Fragen zur Drucktoleranz, der Installationskomplexität und der Langzeitleistung auf. Das Verständnis dieser Unterschiede hilft dabei, die richtige Materialauswahl, Ausrichtung und Wartungsstrategien sicherzustellen. Leser können Erkenntnisse darüber gewinnen, welcher Anschlusstyp am besten zu bestimmten Rohrdurchmessern, Flüssigkeitstypen und Betriebsbedingungen passt, und gleichzeitig praktische Maßnahmen zur Vermeidung von Lecks, Korrosion und Fehlausrichtung für sicherere und langlebigere Systeme kennenlernen.
Beim Entwurf von Rohrleitungssystemen ist das Verständnis der Druck- und Temperaturbeschränkungen für die langfristige Zuverlässigkeit von entscheidender Bedeutung. Flanschanschlüsse sind für den Einsatz in Hochdruckumgebungen konzipiert und werden gemäß ANSI/ASME B16.5-Standards üblicherweise als Klasse 150, 300 oder 600 eingestuft. Diese Nennwerte entsprechen maximal zulässigen Drücken im Bereich von etwa 285 psi bis über 1.480 psi bei Umgebungstemperaturen, mit materialabhängigen Reduzierungen bei erhöhten Temperaturen. Im Gegensatz dazu sind Gewindeanschlüsse im Allgemeinen auf Anwendungen mit niedrigem und mittlerem Druck beschränkt, typischerweise unter 400 psi, und werden aufgrund der Gefahr von Gewindeermüdung und Dichtungsversagen nicht für Systeme über 200 °F empfohlen. Fallstudien aus der Industrie zeigen, dass Hochdruck-Hydraulik-Flanschverbindungen in Hochtemperatur-Dampfleitungen oder Rohrleitungen für chemische Prozesse die Dichtungsintegrität aufrechterhalten, wo bei Gewindeverbindungen Mikroleckagen oder eine Lockerung der Verbindung auftreten würden.
Der Rohrdurchmesser hat direkten Einfluss auf die Wahl zwischen Flansch- und Gewindeanschlüssen. Flanschverbindungen sind ideal für mittlere bis große Rohre – üblicherweise mit einem Durchmesser von mehr als 3 Zoll –, da die verschraubte Flanschkonstruktion die mechanische Belastung gleichmäßig verteilt und so Verformungen unter Innendruck verhindert. Kleinere Rohrleitungen unter 3 Zoll profitieren von Gewindeanschlüssen, die eine kompakte und kostengünstige Installation ermöglichen und gleichzeitig eine angemessene Flüssigkeitskontrolle gewährleisten. Die Innengeometrie von Flanschanschlüssen reduziert außerdem Turbulenzen, sorgt für einen gleichmäßigeren Durchfluss und minimiert den Energieverlust bei Anwendungen mit hohem Volumen.
Rohrdurchmesser | Empfohlene Passform | Typischer Druckbereich | Strömungseinfluss |
<3" | Mit Gewinde | 0–400 psi | Leichte Turbulenzen möglich |
3"–12" | Mit Flansch | 285–1480 psi | Reibungsloser, effizienter Fluss |
>12" | Mit Flansch | 300–1480+ psi | Optimiert für große Volumina |
Flanschanschlüsse eignen sich hervorragend für Situationen, in denen häufige Inspektionen, Wartungen oder der Austausch von Komponenten erforderlich sind. Die Kombination aus Dichtung und verschraubtem Flansch ermöglicht es Technikern, Segmente zu demontieren, ohne Rohre zu zerschneiden, wodurch Ausfallzeiten reduziert werden. Gewindeanschlüsse sind zwar kompakter, erfordern jedoch eine sequenzielle Demontage und können bei eingeschränktem Zugang die Entfernung von Rohren erfordern, was Reparaturen in engen Anordnungen umständlich macht.
Profi-Tipps:
● Planen Sie alle 6–12 Monate eine Überprüfung des Schraubendrehmoments ein, um ein Auslaufen der Dichtung zu verhindern.
● Untersuchen Sie die Dichtungen auf Anzeichen von Druckverformungsrest oder chemischem Abbau, insbesondere in Umgebungen mit hohen Temperaturen oder Korrosion.
● Verwenden Sie bei Gewindeanschlüssen gezielt Gewindedichtmittel; Vermeiden Sie ein zu starkes Anziehen, da dies zum Abisolieren von Gewinden oder zum Reißen der Rohrenden führen kann.
Um die optimale Verbindung auszuwählen, muss die Anfangsinvestition gegen die Betriebsdauer abgewogen werden. Flanschanschlüsse sind aufgrund zusätzlicher Materialien (Schrauben, Muttern, Dichtungen) und einer arbeitsintensiven Installation mit höheren Vorlaufkosten verbunden. Ihre langfristigen Vorteile – Wiederverwendbarkeit, vereinfachte Wartung und Zuverlässigkeit unter extremen Bedingungen – kompensieren jedoch häufig die anfänglichen Investitionen in Industriesystemen. Gewindeanschlüsse bieten sofortige Kosteneinsparungen und eine kürzere Installationszeit, sodass sie für Anwendungen im Wohnbereich oder in der Leichtindustrie geeignet sind. Die Materialauswahl hat weiteren Einfluss auf die Wirtschaftlichkeit: Edelstahl bietet Korrosionsbeständigkeit, ist aber teurer, Kohlenstoffstahl bietet Festigkeit bei moderaten Kosten, während PVC oder Gusseisen die Vorlaufkosten senken, aber die Temperaturtoleranz einschränken können. Lebenszyklusanalysen zeigen, dass Flanscharmaturen in großen Chemie- oder Dampfsystemen die Ausfallkosten und Wartungseingriffe im Vergleich zu Alternativen mit Gewinde um 20–30 % reduzieren.
Die ordnungsgemäße Flanschinstallation beginnt mit der präzisen Ausrichtung, um Spannungskonzentrationen und Leckagen zu vermeiden. Flansche müssen mit einem gleichmäßigen Spalt an den Rohrenden zentriert sein, um den Dichtungsdruck auszugleichen. Die Belastung des Dichtungssitzes sollte gleichmäßig verteilt sein; Ein ungleichmäßiges Drehmoment kann zu örtlicher Verformung führen, die Dichtwirkung verringern und den Verschleiß beschleunigen. Branchenrichtlinien wie ANSI/ASME B16.5 empfehlen das sequentielle Anziehen der Schrauben über Kreuz, um eine gleichmäßige Kompression sicherzustellen. Fehlausrichtung oder ungleichmäßiges Drehmoment können zu Verbindungslecks, Schraubenermüdung oder Flanschverformung führen, insbesondere unter Hochdruck- oder Temperaturwechselbedingungen.
Für eine ordnungsgemäße Abdichtung müssen bei Gewindeanschlüssen genaue Normen eingehalten werden. Außen- und Innengewinde müssen übereinstimmen, wobei sich konische Gewinde (NPT, BSPT) bei Anwendung des Drehmoments selbstfestziehen, während gerade Gewinde (NPS, BSPP, UTS) für die Flüssigkeitsintegrität auf Dichtmittel oder Dichtungen angewiesen sind. Die Auswahl des Dichtmittels ist von entscheidender Bedeutung. PTFE-Band oder flüssige Gewindedichtmittel müssen mit dem transportierten Medium kompatibel sein, um eine chemische Zersetzung zu verhindern. Bei falsch ausgerichteten oder zu fest angezogenen Gewinden kommt es häufig zu einer Verdrehung des Gewindes oder zu einer durch Vibrationen verursachten Lockerung. Das richtige Drehmoment und die richtige Schmierung während der Montage minimieren diese Risiken und erhöhen die langfristige Zuverlässigkeit.
Gewindeverbindungen eignen sich hervorragend für kompakte Installationen, bei denen Flanschverbindungen aufgrund räumlicher Beschränkungen unpraktisch sind. Enge Anordnungen, wie z. B. Sanitärverteiler für Privathaushalte oder kleine Hydraulikleitungen, profitieren von der geringeren Stellfläche von Gewindeanschlüssen. Es muss auf die Zugänglichkeit von Schraubenschlüsseln und Werkzeugen geachtet werden, um ein zu starkes Anziehen zu vermeiden, das zum Abisolieren von Gewinden oder zum Reißen von Rohrenden führen kann. Das handfeste Anziehen mit anschließender Überprüfung des Drehmoments gewährleistet sichere Verbindungen, ohne die strukturelle Integrität zu beeinträchtigen. Berücksichtigen Sie beim Entwerfen von Layouts zukünftige Wartungszugänge, um betriebliche Engpässe zu vermeiden.
Sowohl bei Flansch- als auch bei Gewindeinstallationen treten mehrere praktische Fallstricke auf:
● Überdrehte Schrauben : Führt zu einer Verformung des Flansches oder zum Abreißen des Gewindes.
● Falsche Platzierung der Dichtung : Verursacht ungleichmäßige Kompression und mögliche Undichtigkeiten.
● Verwendung inkompatibler Dichtstoffe : Führt zu chemischen Angriffen oder zur Verschlechterung der Dichtung.
● Ignorieren der Ausrichtung : Führt zu Spannungskonzentrationen, die die Lebensdauer der Komponenten verkürzen.
● Vernachlässigung des Korrosionsschutzes : Schrauben und Flansche, die Feuchtigkeit oder Chemikalien ausgesetzt sind, können vorzeitig versagen.
Die Materialauswahl hat direkten Einfluss auf die Langlebigkeit und Zuverlässigkeit von Rohrleitungssystemen. Flanschverschraubungen aus Edelstahl bieten eine hervorragende Beständigkeit gegen Oxidation und aggressive chemische Medien und eignen sich daher ideal für den Transport korrosiver Flüssigkeiten wie Säuren, chemische Gase oder Salzwasser. Kohlenstoffstahl ist zwar mechanisch robust, erfordert jedoch Schutzbeschichtungen oder kathodischen Schutz, um Korrosion zu verhindern, wenn er mit Wasser oder milden Chemikalien verwendet wird. PVC-Fittings sind leicht und chemisch inert, sind jedoch auf Anwendungen bei niedrigen Temperaturen und niedrigem Druck beschränkt. Die Auswahl des geeigneten Materials je nach Flüssigkeitstyp verringert das Risiko von Leckagen und minimiert Wartungseingriffe, insbesondere in stark beanspruchten Industrieumgebungen. Flanschverschraubungen zeichnen sich aufgrund ihrer auslaufsicheren Dichtungsschnittstelle und der verschraubten Konstruktion bei Anwendungen mit gefährlichen Medien aus und bieten im Vergleich zu Gewindealternativen eine bessere Eindämmung.
Temperaturwechsel und mechanische Vibrationen stellen in industriellen Rohrleitungen erhebliche Herausforderungen dar. Flanschverbindungen verteilen die Spannung auf die verschraubte Flanschfläche und die Dichtung und absorbieren so effektiv Rohrausdehnungen, -kontraktionen und kleinere Fehlausrichtungen. Diese Spannungsverteilung verhindert lokale Ermüdung und verringert die Wahrscheinlichkeit von Mikroleckagen, selbst bei hohen Temperaturschwankungen oder intermittierenden Druckstößen. Bei Gewindeverbindungen hingegen konzentrieren sich die Spannungen auf die Gewindewurzeln, wodurch sie anfällig für Ermüdungsrisse und Lockerungen bei Vibration oder Wärmeausdehnung sind. Durch die Implementierung einer korrekten Flanschausrichtung, eines sequenziellen Schraubendrehmoments und einer Vibrationsdämpfung in der Konstruktion werden diese Risiken minimiert und die langfristige Systemintegrität sichergestellt, wobei Bedenken der Benutzer hinsichtlich Undichtigkeiten und Metallermüdung in kritischen Anwendungen berücksichtigt werden.
Bestimmte Hochdruck- oder Hochtemperaturumgebungen erfordern spezielle Flanschtypen. Vorschweißflansche sorgen für einen reibungslosen Strömungsübergang und eine hervorragende Festigkeit, ideal für Hochdruckdampf- oder Chemieleitungen. Aufsteckflansche ermöglichen eine einfachere Ausrichtung und Installation für Mitteldruckanwendungen, während Muffenschweißflansche für Hochdruckrohrleitungen mit kleinem Durchmesser geeignet sind. Die Auswahl des richtigen Flanschtyps verbessert Leistung, Sicherheit und Haltbarkeit.
Flanschtyp | Typische Anwendung | Materialeignung | Druck-/Temperaturhinweise |
Schweißhals | Hochdruckdampf, Chemieleitungen | Edelstahl, Kohlenstoffstahl | Hochdruck-/temperaturstabil |
Slip-On | Wasser- oder Ölleitungen mit mittlerem Druck | Edelstahl, PVC | Mäßiger Druck, einfache Ausrichtung |
Muffenschweißen | Hochdruckrohre mit kleinem Durchmesser | Edelstahl, Kohlenstoffstahl | Kompakt, hochdrucktauglich |
Flanschanschlüsse sind in industriellen Hochdruck- und Hochtemperatursystemen unverzichtbar, in denen Sicherheit und Wartbarkeit von größter Bedeutung sind. Anwendungen wie chemische Verarbeitungsanlagen, Ölraffinerien und Hochdruckdampfleitungen verlassen sich auf Flanschanschlüsse der Klassen 300–600 aus Edelstahl oder Kohlenstoffstahl, um Drücke über 1.000 psi und Temperaturen über 400 °F zu bewältigen. Die Kombination aus verschraubtem Flansch und Dichtung ermöglicht eine regelmäßige Inspektion und den Austausch von Komponenten, ohne dass ganze Rohrabschnitte demontiert werden müssen. Die ordnungsgemäße Ausrichtung und Drehmomentanwendung gemäß den ANSI/ASME B16.5-Standards gewährleisten außerdem einen leckagefreien Betrieb unter extremen Temperaturschwankungen und mechanischer Belastung.
Gewindeanschlüsse dominieren Systeme mit kleinem Durchmesser und Niederdruck, einschließlich der Wasserversorgung für Privathaushalte, HVAC-Leitungen und kleinen industriellen Anwendungen. Ihre kompakte Stellfläche, die einfache Stecker-zu-Buchse-Verbindung und ihre Kosteneffizienz machen sie ideal für Rohrleitungen mit einem Durchmesser von weniger als 3 Zoll und einem Betrieb unter 400 psi. Minimale Werkzeuganforderungen und eine schnelle Installation reduzieren die Arbeitskosten und erleichtern schnelle Nachrüstungen oder temporäre Installationen. Obwohl sie nicht für Hochtemperatur- oder korrosive Medien ausgelegt sind, bieten Gewindeanschlüsse ausreichende Zuverlässigkeit, wenn Vibrationen und thermische Schwankungen begrenzt sind.
Hybridrohrleitungen integrieren häufig Flansch- und Gewindeanschlüsse, um Robustheit und Platzeffizienz in Einklang zu bringen. Ingenieure müssen die Kompatibilität sorgfältig prüfen und sicherstellen, dass Dichtungsmaterialien, Gewindestandards (NPT, BSPT) und Druckstufen im gesamten System übereinstimmen. Bei Nachrüstungsszenarien in älteren Anlagen ist es häufig erforderlich, Gewindeverbindungen in bestehende Flanschnetze einzubauen. Durch die richtige Anwendung des Drehmoments, die Auswahl des Gewindedichtmittels und Ausrichtungsprüfungen werden Leckagerisiken und mechanische Spannungskonzentrationen verringert. Durch die Planung der Verbindungszonen mit geeigneten Stütz- und Dehnungsspielräumen wird die Wahrscheinlichkeit einer Gelenkermüdung oder einer vibrationsbedingten Lockerung verringert.
Die Auswahl der richtigen Verbindung – sei es ein Flanschanschluss oder eine Gewindealternative – hängt von Faktoren wie Systemdruck, Rohrdurchmesser, Materialkompatibilität, Wartungszugänglichkeit und Gesamtkosten ab. Durch die Bewertung dieser Kriterien können Ingenieure und Techniker die Haltbarkeit mit den praktischen Installations- und Betriebsanforderungen in Einklang bringen.

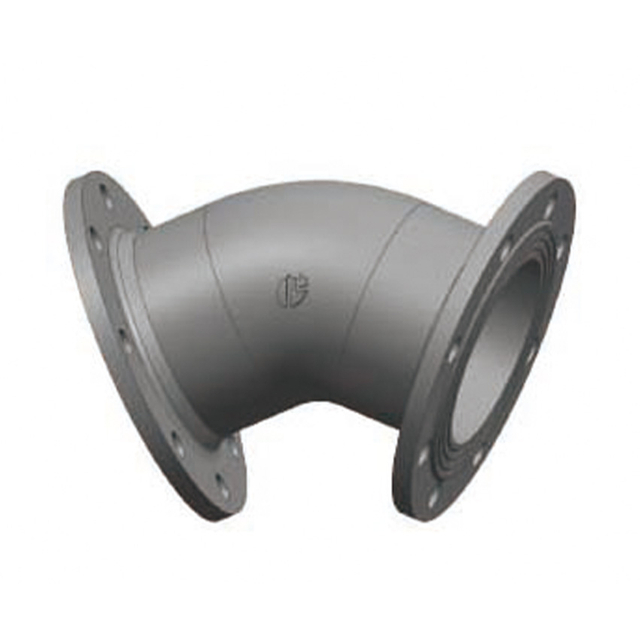

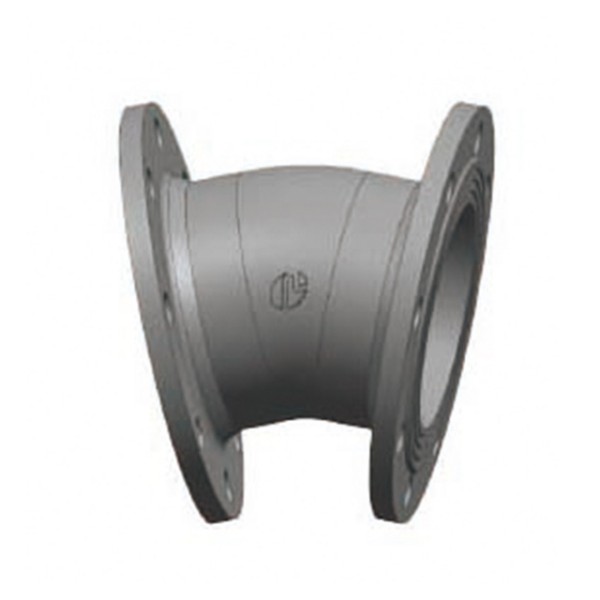

Shanxi Jin Steel Casting Co.,Ltd. bietet eine Reihe von Flanschanschlüssen an, die diese Überlegungen unterstützen und Materialien und Designs bieten, die für verschiedene Drücke und Flüssigkeitstypen geeignet sind. Die Verwendung ordnungsgemäß spezifizierter Armaturen in Kombination mit der Einhaltung von Installations- und Inspektionspraktiken trägt dazu bei, die Systemintegrität aufrechtzuerhalten, Wartungseingriffe zu reduzieren und eine zuverlässige Leistung im Laufe der Zeit sicherzustellen.
A: Ein Flanschanschluss ist eine Rohrverbindung mit verschraubten Flanschen und einer Dichtung. Es wird häufig in Hochdruck-, Hochtemperatur- oder industriellen Rohrleitungssystemen zur einfachen Wartung und Leckageverhinderung eingesetzt.
A: Flanschanschlüsse verwenden Schrauben und Dichtungen zum Abdichten und eignen sich für größere Rohre und hohe Drücke, während Gewindeanschlüsse direkt auf Rohre geschraubt werden und sich ideal für kleinere Durchmesser und Niederdruckanwendungen eignen.
A: Gewindeanschlüsse sind im Allgemeinen auf Systeme mit niedrigem und mittlerem Druck und gemäßigten Temperaturen beschränkt. Hochdruck- oder Hochtemperaturanwendungen erfordern Flansch- oder Schweißverbindungen.
A: Zu den Schlüsselfaktoren gehören Rohrdurchmesser, Systemdruck, Flüssigkeitstyp, Wartungshäufigkeit und verfügbarer Installationsraum. Flanschverschraubungen eignen sich für anspruchsvolle Industriebedingungen, Gewindeverschraubungen für kompakte Niederdruckinstallationen.
A: Ja, Flanschanschlüsse ermöglichen die Demontage von Abschnitten, ohne Rohre zu durchtrennen, was im Vergleich zu Gewindeverbindungen die Inspektion, den Austausch von Dichtungen und die Wartung vereinfacht.
