Rohrleitungen, die Wasser, Chemikalien oder Dampf transportieren, sind häufig hohen Drücken, häufigem Wartungsbedarf und anspruchsvollen Umgebungsbedingungen ausgesetzt. Die Gewährleistung sicherer, auslaufsicherer Verbindungen ist von entscheidender Bedeutung, und ein richtig ausgewählter Flanschanschluss kann die Installation vereinfachen, einfachere Inspektionen ermöglichen und die Lebensdauer des Systems verlängern. Das Verständnis der unterschiedlichen Typen, Materialien und Druckklassen von Flanschverbindungen trägt dazu bei, kostspielige Ausfälle zu vermeiden und eine zuverlässige Leistung unter anspruchsvollen Bedingungen sicherzustellen. Die Leser erhalten praktische Einblicke in die Auswahl der richtigen Armatur, die richtigen Installationstechniken und wirksame Wartungsstrategien, um Rohrleitungssysteme sicher und effizient zu halten.
Ein Flanschanschluss ist ein mechanischer Verbinder zum Verbinden von Rohren, Ventilen, Pumpen und anderen Komponenten in industriellen Rohrleitungssystemen. Es besteht aus einem hervorstehenden Rand oder Kragen, der als Flansch bezeichnet wird, einer Dichtung zum Abdichten der Verbindung und Schrauben, die für einen gleichmäßigen Klemmdruck am Umfang sorgen. Diese Konfiguration gewährleistet eine druckdichte Abdichtung, die einem breiten Betriebsdruck- und Temperaturbereich standhält. Flanschverbindungen ermöglichen eine wiederholte Montage und Demontage ohne Beeinträchtigung der Systemintegrität und unterscheiden sich von geschweißten oder dauerhaft festen Verbindungen. Die Dichtwirkung hängt oft von der Art der Flanschfläche ab – Raised Face (RF) oder Ring-Type Joint (RTJ) – und der Materialkompatibilität zwischen Flansch und Dichtung.
Flanschverschraubungen gibt es in verschiedenen Ausführungen, um sich an unterschiedliche Rohrkonfigurationen anzupassen:
Flanschtyp |
Typische Anwendung |
Druckbereich (ANSI / ASME) |
Schweißhals |
Hochdruckdampf, Chemie, Öl und Gas |
150#–2500# |
Slip-On |
Wasser- oder Gasleitungen mit niedrigem bis mittlerem Druck |
150#–600# |
Muffenschweißen |
Rohrleitungen mit kleinem Durchmesser, mäßiger Druck |
150#–900# |
Mit Gewinde |
Niederdruck-Kompaktanlagen |
150#–300# |
Blind |
Pipeline-Abschluss oder -Isolierung |
150#–2500# |
Überlappungsgelenk |
Systeme, die häufig demontiert werden müssen |
150#–900# |
Ellbogen / T-Stücke / Kreuze |
Direktionale oder geteilte Rohrleitungen |
150#–600# |

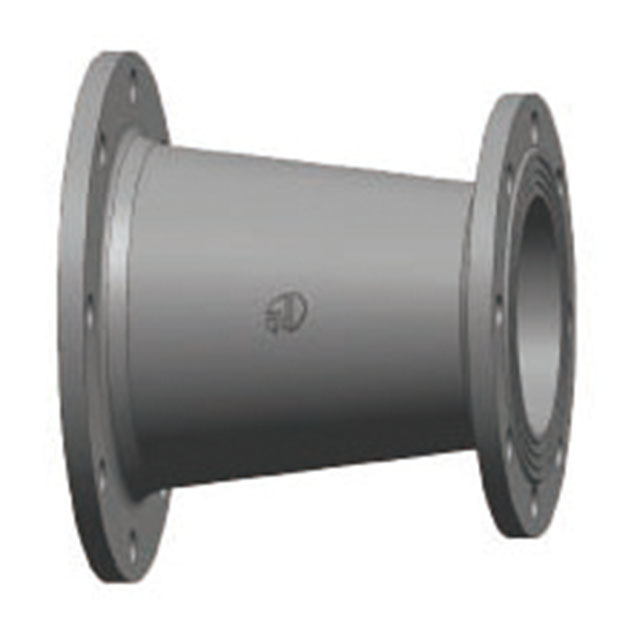

Reduzierstücke |
Übergang zwischen verschiedenen Rohrdurchmessern |
150#–900# |
Jeder Typ bietet je nach Installationsbeschränkungen, Wartungsbedarf und Betriebsbedingungen unterschiedliche Vorteile. Schweißhalsflansche beispielsweise eignen sich hervorragend für Hochtemperatur- oder Hochdruckanwendungen, da die konische Nabe Turbulenzen und Spannungskonzentrationen reduziert. Umgekehrt sind Slip-On-Flansche bei mittleren Drücken einfacher zu installieren und kostengünstiger.
Flanschverbindungen verbessern die Wartbarkeit in Rohrleitungsnetzen erheblich. Die Demontage zur Inspektion oder Reparatur erfordert das Lösen der Schrauben statt des Schneidens, was einen schnellen Austausch verschlissener Komponenten oder Dichtungen ermöglicht. Ihr modularer Aufbau erleichtert außerdem die Reinigung und verhindert eine Kontamination in Flüssigkeitssystemen, was bei chemischen oder Wasseraufbereitungsanwendungen von entscheidender Bedeutung ist. Im Vergleich zu Schweißverbindungen reduzieren diese Fittings die Ausfallzeiten bei planmäßigen Wartungsarbeiten, während die gleichmäßige Lastverteilung um den Flanschkopf das Risiko einer Lockerung minimiert. Profi-Tipp: Vermeiden Sie ungleichmäßiges Anziehen der Schrauben und befolgen Sie stets die Reihenfolge des Anziehens über Kreuz; Eine unsachgemäße Anwendung des Drehmoments ist eine der häufigsten Ursachen für Leckagen in Flanschbaugruppen.
Die Flanschabmessungen sind standardisiert, um die Interoperabilität zwischen verschiedenen Herstellern sicherzustellen. Zu den wichtigsten Parametern gehören:
● Nennrohrgröße (NPS): Standardbezeichnung, die den vorgesehenen Rohrdurchmesser widerspiegelt.
● Flansch-Außendurchmesser (OD): Bietet Platz für die Platzierung und Ausrichtung der Schrauben.
● Lochkreisdurchmesser (BCD) und Anzahl der Bolzenlöcher: Bestimmt die strukturelle Lastverteilung.
● Flanschdicke: Variiert je nach Druckstufe und Material.
Die in ANSI/ASME B16.5/B16.47, EN 1092-1 und ISO 7005-1 definierten Druckklassen geben den maximal zulässigen Arbeitsdruck an. Beispielsweise kann ein Flansch der Klasse 300# aus Kohlenstoffstahl ASTM A105 einem Druck von bis zu 740 psi bei Umgebungstemperaturen standhalten. Die richtige Kombination von Flanschtyp, Druckklasse und Dichtungsmaterial ist wichtig, um Lecks zu verhindern und eine langfristige Systemzuverlässigkeit sicherzustellen.
Flanschverbindungen werden am häufigsten aus Kohlenstoffstahl, Edelstahl (Sorten 304, 316, 321) und legiertem Stahl hergestellt. Kohlenstoffstahl, oft als ASTM A105 spezifiziert, bietet eine hohe Zugfestigkeit und mäßige Korrosionsbeständigkeit und eignet sich daher für Öl-, Gas- und Wassersysteme unter erhöhten Drücken. Edelstahlvarianten bieten eine hervorragende Korrosionsbeständigkeit und funktionieren effektiv über einen breiten Temperaturbereich und unterstützen chemische und Dampfanwendungen. Mit Chrom und Molybdän angereicherte legierte Stähle eignen sich hervorragend für Hochdruck- und Hochtemperaturbedingungen wie in Raffinerien und Kraftwerken. Die Kompatibilität der Druckklasse und die Art der Flanschfläche müssen vor der Installation bestätigt werden.
Für Offshore-, Unterwasser- oder chemische Verarbeitungsumgebungen werden Duplex 2205, Super Duplex 2507 und Nickelbasislegierungen wie Inconel oder Hastelloy bevorzugt. Diese Materialien bieten eine hohe Streckgrenze, eine außergewöhnliche Loch- und Spaltkorrosionsbeständigkeit und behalten ihre Integrität auch bei extremen Temperaturschwankungen. Super Duplex kann beispielsweise in Meerwasseranwendungen Drücken über der ANSI-Klasse 900# standhalten. Bei der Auswahl dieser Legierungen müssen sowohl die chemische Verträglichkeit als auch die langfristige Spannungsrisskorrosionsbeständigkeit bewertet werden.
Zu den leichten und chemikalienbeständigen Optionen gehören PVC, CPVC, PP, PVDF und FRP. Diese Materialien eignen sich ideal für Niederdrucksysteme in der Wasseraufbereitung, im Chemietransport oder in Abwassernetzen. Während nichtmetallische Flansche das Gewicht reduzieren und Korrosion verhindern, sind sie durch Temperaturtoleranz und mechanische Festigkeit eingeschränkt. Ein praktischer Ansatz besteht darin, die chemische Aggressivität der Flüssigkeit zu bewerten und Verbundwerkstoffe mit geeigneten Wärmeausdehnungskoeffizienten auszuwählen.
Die Materialauswahl muss mit der Flanschdruckstufe und der Dichtungskompatibilität übereinstimmen. Raised Face (RF)-Flächen gepaart mit Kohlenstoffstahl oder Edelstahl eignen sich für mäßige Drücke, während Ring-Type Joint (RTJ)-Designs für Hochdruck- oder Hochtemperaturanwendungen erforderlich sind. Nut- und Federflächen (T&G) sowie männliche und weibliche Flächen (M&F) bieten eine präzise Ausrichtung für Spezialoperationen. Visuelle Checklisten, die Material, Druckklasse und Flanschflächentyp abbilden, reduzieren Installationsfehler erheblich.
Das richtige Anziehen der Schrauben ist für die Erzielung einer gleichmäßigen Druckdichtung in Flanschanschlüssen unerlässlich. Überkreuzte Anzugssequenzen sorgen für eine gleichmäßige Lastverteilung auf alle Schrauben und verhindern so örtliche Spannungen, die die Integrität der Dichtung beeinträchtigen können. Drehmomentschlüssel, die auf die Druckklasse des Flansches kalibriert sind – von ANSI 150# bis 2500# – tragen zur Aufrechterhaltung konstanter Drehmomentwerte bei, während Rotabolt-Dehnungsindikatoren eine direkte Messung der Schraubendehnung ermöglichen und so die richtige Klemmkraft bestätigen. Ungleichmäßige Kompression oder übersprungene Schritte beim Anziehen sind eine der Hauptursachen für Leckagen in Hochdrucksystemen.
Die Auswahl des richtigen Dichtungstyps für die Flanschfläche ist entscheidend für die Dichtungsleistung. Raised Face (RF)-Flansche gepaart mit Elastomer- oder Metalldichtungen sorgen für zuverlässige Kompression über einen moderaten Druckbereich. Ring-Type Joint (RTJ)-Dichtungen sind für Hochdruck- oder Hochtemperaturanwendungen konzipiert und füllen bearbeitete Nuten, um eine Metall-auf-Metall-Dichtung aufrechtzuerhalten. Nut- und Federflächen (T&G) sowie männliche und weibliche Flächen (M&F) sorgen für eine präzise Ausrichtung und reduzieren Fehlplatzierungen bei der Montage. Expertenmeinung: Falscher Sitz oder die Verwendung einer Dichtung, die nicht mit dem Flanschmaterial kompatibel ist, kann den Verschleiß beschleunigen oder Spannungskorrosion verursachen, insbesondere bei Duplex-Edelstahl- oder Super-Duplex-Installationen.
Eine sichere Handhabung während der Installation schützt sowohl das Personal als auch die Systemintegrität. Achten Sie beim Einbau von Jalousien oder Brillenrollos darauf, dass die Flanschverbindung gleichmäßig auseinandergedrückt wird, um ein Einklemmen oder eine ungleichmäßige Belastung der Dichtung zu vermeiden. Bei der Demontage sollten zuerst die Schrauben auf der anderen Seite des Flansches gelöst werden, um eventuell eingeschlossenen Druck sicher abzulassen. Die Bedienersicherheit wird durch den Einsatz von Hebewerkzeugen für schwere Flansche und die Überprüfung der Flanschausrichtung vor dem endgültigen Anziehen weiter erhöht.
Mehrere wiederkehrende Fehler können die Zuverlässigkeit von Flanschverbindungen beeinträchtigen:
● Fehlausrichtung: Selbst geringfügige Winkelabweichungen erhöhen das Leckagerisiko. Verwenden Sie Ausrichtungshilfen oder eine Sichtprüfung.
● Falsches Drehmoment: Über- oder Unterdrehmoment kann den Flansch oder die Dichtung verformen. Befolgen Sie immer die Cross-Torque-Verfahren.
● Falsche Platzierung der Dichtung: Eine falsche Positionierung kann zu Durchflussbehinderungen oder Leckpfaden führen. Überprüfen Sie vor dem Anziehen immer die Platzierung.
● Inkompatible Flanschtypen: Das Mischen von Druckklassen oder Gesichtstypen kann zu einem katastrophalen Ausfall führen; Konsultieren Sie vor der Installation die Druckklassentabellen.
Checklistentabellen können verwendet werden, um jeden Fehler vorbeugenden Maßnahmen zuzuordnen und Installationsteams dabei zu helfen, Konsistenz und Sicherheit in kritischen Rohrleitungssystemen aufrechtzuerhalten.
Die routinemäßige Inspektion von Flanschanschlüssen ist für die Systemzuverlässigkeit und die Vermeidung von Leckagen von entscheidender Bedeutung. Untersuchen Sie die Schrauben auf Lockerheit oder ungleichmäßige Spannung, prüfen Sie die Dichtungen auf Anzeichen von Verschleiß oder Druckverformungsrest und prüfen Sie die Flanschflächen auf Korrosion oder Lochfraß. Kleinere Lecks können häufig durch die Beobachtung von Feuchtigkeit, Verfärbungen oder den Einsatz von Ultraschallprüfgeräten in Hochdruckleitungen erkannt werden.
Bei der Lecksuche sollten Sichtprüfung, Druckprüfung und Funktionsbeurteilung von Dichtungen kombiniert werden. Prüfen Sie bei RF-Flanschen (Raised Face) auf Lücken entlang des Lochkreises. Überprüfen Sie bei Ring-Type-Joint-Flanschen (RTJ) die Unversehrtheit der Nut und der Metalldichtung. Beim Austausch verschlissener O-Ringe oder RTJ-Dichtungen müssen die Schrauben nacheinander gelöst werden, um den Druck sicher zu entlasten und sicherzustellen, dass die Flanschflächen beim Zusammenbau parallel bleiben. Ziehen Sie die Schrauben nach dem Austausch immer über Kreuz auf den angegebenen Klassenwert nach, um eine ungleichmäßige Kompression zu verhindern.
Flanschanschlüsse in Unterwasser-, kryogenen oder chemischen Verarbeitungsumgebungen erfordern erhöhte Aufmerksamkeit. Die Materialien Duplex 2205 oder Super Duplex 2507 sind beständig gegen Lochfraß und Spannungskorrosion, es wird jedoch eine regelmäßige Inspektion auf chloridbedingte Korrosion oder Ermüdungsrisse empfohlen. Kryosysteme erfordern eine sorgfältige Überwachung der thermischen Kontraktionseffekte auf die Flanschausrichtung und den Dichtungssitz.
Das Verständnis der Lebensdauer von Dichtungen und Flanschen hilft bei der Wartungsplanung. Blind- oder Brillenblindflansche sollten nach wiederholten Installationen auf Verschleiß und Korrosion untersucht werden. Die Lebensdauer der Dichtung hängt vom Betriebsdruck, der Temperatur und der chemischen Belastung ab; Ersetzen Sie proaktiv und nicht reaktiv. Eine visuelle Tabelle mit Material/Druckklasse/empfohlenem Wartungsintervall kann als Leitfaden für systematische Inspektionspläne dienen, ungeplante Ausfallzeiten reduzieren und die Betriebssicherheit erhöhen.
Edelstahl-Flanschverbindungen in Hochdruckdampf-, Tieftemperatur- und Offshore-Umgebungen erfordern eine präzise Materialauswahl und Dichtungsart, um die Systemintegrität aufrechtzuerhalten. Die rostfreien Stähle Duplex 2205 und Super Duplex 2507 bieten eine hervorragende Lochfraßbeständigkeit und Zugfestigkeit und gewährleisten einen zuverlässigen Betrieb unter Drücken über der ANSI-Klasse 900#. Ring-Type Joint (RTJ)-Dichtungen bieten Metall-auf-Metall-Dichtungen, die bei extremen Temperaturen und aggressiven Medien unerlässlich sind.
Kompakte Flansche mit doppelten IX-Dichtringen ermöglichen eine höhere Leistung auf engstem Raum. Enge Toleranzen verbessern die Dichtungseffizienz, erfordern jedoch eine sorgfältige Handhabung bei der Montage. Eine Fehlausrichtung oder ein ungleichmäßiges Schraubendrehmoment können die Wirksamkeit der Doppeldichtung verringern und das Leckagerisiko erhöhen.
Chemieanlagen, Wasseraufbereitungsanlagen sowie Öl- und Gaspipelines sind oft auf spezielle Flanschverbindungen angewiesen, um extreme Betriebsbedingungen zu bewältigen. Beispielsweise steuern Flanschbögen und Reduzierstücke in einer chemischen Verarbeitungsanlage den gerichteten Fluss und wahren gleichzeitig die Dichtungsintegrität unter korrosiven Flüssigkeiten. Kommentierte Diagramme von T-Stücken und Kreuzverbindungen zeigen, wie Druckverteilung und Materialauswahl Undichtigkeiten an Stellen mit hoher Belastung verhindern. Der Einsatz von Super-Duplex- oder Inconel-Materialien in kritischen Segmenten hat im Vergleich zu herkömmlichem Edelstahl zu geringeren Wartungsausfallzeiten und einer verbesserten Lebenszyklusleistung geführt.
Das Verständnis der Funktion, Typen und Materialaspekte einer Flanschverbindung ermöglicht es Ingenieuren und Technikern, Rohrleitungssysteme mit größerer Zuverlässigkeit zu entwerfen und zu warten. Die richtige Auswahl des Flanschtyps, der Dichtung und der Druckklasse trägt in Kombination mit der richtigen Installation und routinemäßigen Inspektion dazu bei, Leckagen und Betriebsausfallzeiten zu vermeiden.
Produkte von Shanxi Jin Steel Casting Co.,Ltd. sorgen für gleichbleibende Qualität und Einhaltung von Industriestandards und unterstützen so eine sichere Montage und langfristige Leistung. Durch die Integration dieser Armaturen in Ihr System können Sie die Wartung optimieren, die Dichtungsintegrität verbessern und einen stabilen Betrieb auch unter hohem Druck oder extremen Temperaturbedingungen gewährleisten.
A: Ein Flanschanschlussstück verbindet Rohre, Ventile und Pumpen und sorgt für eine sichere, druckdichte Verbindung, die eine einfache Montage, Demontage und Wartung in Rohrleitungssystemen ermöglicht.
A: Bei Flanschanschlüssen werden Schrauben und Dichtungen verwendet, um eine Abdichtung zu erzeugen, was im Gegensatz zu Gewindeanschlüssen, die auf Schraubengewinde basieren, eine bessere Unterstützung für Rohre mit großem Durchmesser und Hochdruckanwendungen bietet.
A: Zu den gängigen Materialien gehören Kohlenstoffstahl, Edelstahl, legierter Stahl und nichtmetallische Verbundwerkstoffe wie PVC oder FRP, die je nach Druck, Temperatur und chemischer Kompatibilität ausgewählt werden.
A: Zur ordnungsgemäßen Installation gehören das Ausrichten der Flanschflächen, die Verwendung der richtigen Dichtung, das Anziehen der Schrauben über Kreuz und die Überprüfung der Kompatibilität der Druckklassen, um Undichtigkeiten und Spannungsschäden zu vermeiden.
A: Ja, Flanschverbindungen sind für die wiederholte Montage und Demontage konzipiert, aber Dichtungen und Schrauben sollten überprüft oder ersetzt werden, um eine zuverlässige Druckdichtung aufrechtzuerhalten.
A: Undichtigkeiten entstehen häufig durch falsches Schraubendrehmoment, falsch ausgerichtete Flansche, beschädigte Dichtungen oder die Verwendung inkompatibler Flanschtypen oder -materialien unter Betriebsdrücken.
