Rohrleitungen und Rohrleitungssysteme bilden das Rückgrat unzähliger Industrie-, Gewerbe- und Wohnanwendungen, doch die Vielfalt der Armaturen sorgt oft für Verwirrung. Die Auswahl der richtigen Komponente – ob Winkelstück, T-Stück, Reduzierstück oder Flanschanschlussstück – wirkt sich auf die Durchflusseffizienz, den Systemdruck und die langfristige Zuverlässigkeit aus. Das Verständnis der Unterschiede zwischen diesen vier Kerntypen hilft, häufige Probleme wie Lecks, Turbulenzen oder Geräteverschleiß zu vermeiden. Die Leser erhalten praktische Einblicke in Armaturenfunktionen, Materialkompatibilität, bewährte Installationspraktiken und wie Flanscharmaturen sowohl Haltbarkeit als auch Wartungszugang in Hochdruck- oder Industrieumgebungen bieten.

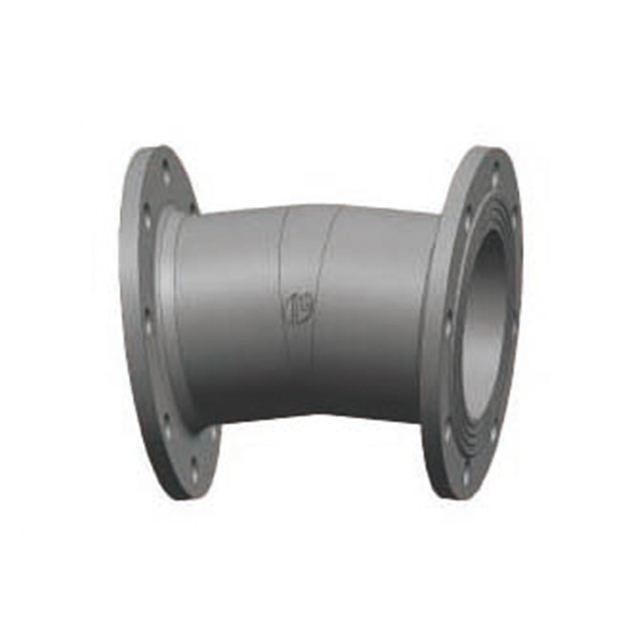

Richtungsanschlüsse, allgemein bekannt als Winkelstücke, sind so konstruiert, dass sie den Flüssigkeitsfluss umleiten, ohne den Rohrdurchmesser zu verändern. Zu den Standardkonfigurationen gehören 45°-, 90°- und 180°-Bögen, die jeweils unterschiedliche Turbulenz- und Druckeigenschaften innerhalb der Rohrleitung erzeugen. Bögen mit großem Radius (1,5-facher Rohrdurchmesser) minimieren Reibungsverluste, während Bögen mit kurzem Radius (1-facher Durchmesser) bei platzbeschränkten Anordnungen bevorzugt werden, aber höhere Druckverluste erzeugen. Flanschbögen, oft aus Edelstahl 316 gefertigt, ermöglichen Schraubverbindungen für Industrierohrleitungen und erleichtern so die Wartung ohne Demontage.
Tabelle: Vergleich der Ellenbogentypen
Ellenbogentyp | Mittellinienradius | Typischer Druckabfall | Ideale Anwendung |
Kurzer Radius 90° | 1×D | Hoch | Enge Räume, Leitungen mit geringem Durchfluss |
Langer Radius 90° | 1,5×D | Mäßig | Standardrohrleitungen, reduzierte Erosion |
180°-Rückkehrbogen | 1×D | Sehr hoch | Umkehrströmung, Heizschlangen |
Profi-Tipp: Stellen Sie sicher, dass die Wandstärke des Rohrbogens mit der Druckstufe der Rohrleitung übereinstimmt. Durch eine Fehlausrichtung können Kavitationszonen entstehen, die mit der Zeit Metalloberflächen erodieren.
Verzweigungsarmaturen teilen oder vereinen Flüssigkeitsströme effizient. Standard-T-Stücke gibt es als gleiche oder reduzierende T-Stücke, wobei letztere den Zweigdurchflussdurchmesser anpassen, um den Systemdruck aufrechtzuerhalten. Y-Verbindungen bieten sanftere Winkel und reduzieren Turbulenzen bei sensiblen Anwendungen. Kreuze sind zwar seltener, unterstützen aber Vierwegeverbindungen, stellen aber an der Kreuzung eine höhere strukturelle Belastung dar, was eine verstärkte Wandstärke erforderlich macht. Bei Hochdruckinstallationen werden häufig Flansch-T-Stücke bevorzugt, um schraubenbasierte, sichere Verbindungen zu ermöglichen, die Inspektion und Wartung vereinfachen.
Profi-Tipp: Vermeiden Sie die Verwendung von Kreuzstücken in Hochgeschwindigkeitsrohrleitungen, wo Turbulenzen die Verbindungen schnell erodieren können; Erwägen Sie Y-Stücke oder Doppel-T-Stücke, um Strömungsstörungen zu reduzieren.

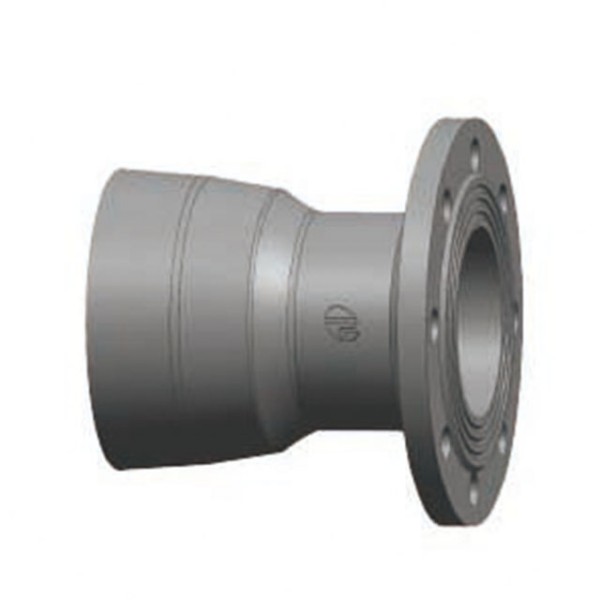

Reduzierstücke sind für die Verbindung von Rohren mit unterschiedlichen Durchmessern von entscheidender Bedeutung. Konzentrische Reduzierstücke richten die Mittellinien aus, ideal für vertikale Leitungen, während exzentrische Reduzierstücke Lufteinschlüsse in horizontalen Rohrleitungen verhindern. Glockenförmige Adapter, die typischerweise in Kupfer- oder PEX-Systemen zu finden sind, sorgen für sanfte Übergänge, ohne dass es zu plötzlichen Druckschwankungen kommt. Die richtige Größe ist wichtig; Eine falsche Auswahl kann die Pumpeneffizienz verringern oder Kavitation verursachen.
Checkliste für die Auswahl eines Reduzierstücks:
● Ermitteln Sie die Anforderungen an Durchflussmenge und Druckabfall.
● Wählen Sie je nach Ausrichtung der Rohrleitung konzentrisch oder exzentrisch aus.
● Bestätigen Sie die Materialkompatibilität (z. B. Edelstahl 316 für korrosive Flüssigkeiten).
● Überprüfen Sie die Innenflächen auf Glätte, um Turbulenzen zu vermeiden.
Verbindungsstücke sorgen für sichere Rohrverbindungen oder Endkappen. Kupplungen, entweder Gleit- oder Gewindekupplungen, stellen semipermanente Verbindungen her, während Verschraubungen eine einfache Demontage ermöglichen. Flanschanschlüsse verwenden Schrauben und Dichtungen, um eine auslaufsichere Abdichtung zu gewährleisten, insbesondere unter hohem Druck. Die richtige Reihenfolge des Drehmoments und die Platzierung des O-Rings sind entscheidend, um Lecks zu verhindern. Um eine langfristige Zuverlässigkeit in Industrierohrleitungen zu gewährleisten, muss die Gewindequalität den SAE- oder ISO-Standards entsprechen.
Flanschverschraubungen aus Edelstahl bieten einen einzigartigen Vorteil gegenüber Kupplungen und Verschraubungen, da sie einen moderaten Wartungszugang ohne vollständige Demontage der Rohrleitungen ermöglichen. Im Gegensatz zu dauerhaften Schweißverbindungen sind Flansche auf Schraubverbindungen und Dichtungen angewiesen, um die Hochdruckintegrität aufrechtzuerhalten, wodurch sie für industrielle und architektonische Anwendungen geeignet sind. Sie eignen sich für höhere Druckstufen und größere Rohrdurchmesser und ermöglichen gleichzeitig die Inspektion oder den Austausch interner Komponenten mit minimalen Ausfallzeiten. Diese Flexibilität ist besonders wichtig in chemischen Verarbeitungsanlagen und HVAC-Systemen, wo häufiger Zugriff erforderlich sein kann.
Flanschanschlüsse werden aus einer Vielzahl von Materialien hergestellt, darunter Edelstahl 316, Kohlenstoffstahl und Messing, die jeweils aufgrund ihrer Korrosionsbeständigkeit, thermischen Stabilität und Flüssigkeitsverträglichkeit ausgewählt werden. Edelstahl 316 mit hohem Molybdängehalt eignet sich hervorragend für chloridreiche oder marine Umgebungen. Die Druckstufen variieren stark und werden je nach regionalen Standards typischerweise in der Klasse 150–600 oder PN 10–415 bar angegeben. Die Einhaltung der SAE-, ISO- und JIS-Spezifikationen gewährleistet eine gleichbleibende mechanische Leistung und Sicherheit.
Tabelle: Flanschanschlusstyp vs. Druckstufe vs. typische Anwendung
Passender Typ | Material | Druckstufe | Gemeinsame Anwendung |
Vorschweißflansch | Edelstahl 316 | PN 415 / Klasse 600 | Hochdruck-Chemieleitungen |
Aufsteckflansch | Kohlenstoffstahl | PN 350 / Klasse 300 | Allgemeine Industrierohrleitungen |
Blindflansch | Messing | PN 150 / Klasse 150 | Temporäre Pipeline-Isolierung |
Überlappungsflansch | Edelstahl | PN 35 / Klasse 150 | Wartungszugang bei niedrigem Druck |
Die Installation erfordert sorgfältige Beachtung der Drehmomentspezifikationen, der Schraubenreihenfolge, der Platzierung der O-Ringe und der Ausrichtung der Dichtungen. CNC-gefräste Flanschflächen mit Toleranzen im Mikrometerbereich minimieren Oberflächenunregelmäßigkeiten und verbessern die Dichtungsintegrität. Eine falsche Schraubenreihenfolge oder ein ungleichmäßiges Drehmoment können zu Spannungskonzentrationen führen, die unter Hochdruckbedingungen zu Undichtigkeiten führen. Die Verwendung kalibrierter Drehmomentschlüssel und die ordnungsgemäße Schmierung der Schrauben gewährleisten eine gleichmäßige Kompression der Dichtungen. Flanschbögen und T-Stücke sollten ausgerichtet sein, um Biegespannungen zu vermeiden, die sowohl den Durchfluss als auch die Langlebigkeit der Verbindung beeinträchtigen könnten.
Flanschverbindungen bieten im Vergleich zu Schweiß- oder Pressverbindungen vorhersehbare Inspektionszyklen und eine einfache Wartung. Für einen kurzfristigen Zugriff können die Anschlüsse leicht zerlegt werden, aber mit Flanschbaugruppen können größere Komponenten entfernt werden, ohne dass ganze Leitungen demontiert werden müssen. Die typische Lebensdauer liegt bei hochwertigen Edelstahlinstallationen zwischen 60 und 80 Jahren. Regelmäßige Inspektionen sollten sich auf Dichtungsverschleiß, Schraubenspannung und Korrosion an der Flanschfläche konzentrieren. Durch visuelle Kontrollen in Kombination mit regelmäßigen Druckprüfungen können Anzeichen von Leckagen frühzeitig erkannt werden, bevor es zu einem Systemausfall kommt.
Checkliste für die routinemäßige Inspektion von Flanschverbindungen:
● Überprüfen Sie die Unversehrtheit der Dichtung und den Austauschverlauf.
● Schraubendrehmoment messen und auf Lockerheit prüfen.
● Überprüfen Sie die Flanschoberflächen auf Korrosion oder Lochfraß.
● Überwachen Sie Vibrationen und Ausrichtung, insbesondere in Hochdruckleitungen.
Die Auswahl der geeigneten Armatur beginnt mit der Beurteilung von Durchflussrichtung, Druck und Rohrmaterial. Richtungsarmaturen wie Winkelstücke eignen sich ideal für die Umleitung von Rohrleitungen mit minimalen Turbulenzen, während abzweigende Formstücke wie T-Stücke oder Kreuzstücke den Durchfluss an mehrere Ziele verteilen. Reduzierstücke müssen entsprechend den Durchmesserübergängen ausgewählt werden; Für horizontale Leitungen werden exzentrische Reduzierstücke bevorzugt, um Lufteinschlüsse zu vermeiden. Verbindungsstücke, einschließlich Kupplungen, Verschraubungen und Flanschverbindungen, sorgen für sichere Verbindungen unter unterschiedlichen Druckbelastungen. Durch die Sicherstellung, dass das Material – Edelstahl 316, Messing oder PVC – mit der transportierten Flüssigkeit kompatibel ist, bleibt die Systemintegrität langfristig erhalten.
Der Übergang zwischen verschiedenen Rohrmaterialien birgt elektrochemische Korrosionsrisiken. Dielektrische Verbindungen und entsprechend ausgelegte Adapter verhindern galvanische Wechselwirkungen zwischen Metallen wie Kupfer und verzinktem Stahl. Bei PVC- oder CPVC-zu-Kupfer-Verbindungen sollten Gleitadapter oder Gewindeanschlüsse mit kompatiblen Dichtungen verwendet werden. Die korrekte Ausrichtung und der richtige Sitz der O-Ringe sind entscheidend, um Leckagen und vorzeitigen Verschleiß zu vermeiden.
Installationsfehler entstehen häufig durch falsch ausgerichtete Flansche, falsche Auswahl des Bogenradius oder gemischte Gewindestandards (NPT vs. BSP vs. ISO). Falsch ausgerichtete Reduzierstücke können Luft einschließen oder die Durchflusseffizienz verringern. Wenn die Wandstärkenkompatibilität außer Acht gelassen wird, kann dies zu Beeinträchtigungen der Druckwerte führen.
Es ist wichtig, die Anschaffungskosten gegen die langfristige Leistung abzuwägen. Hochleistungs-Flanscharmaturen bieten eine hervorragende Drucktoleranz und Korrosionsbeständigkeit und senken so die Wartungskosten über Jahrzehnte. Standardkupplungen oder -verschraubungen sind günstiger, erfordern jedoch in rauen Umgebungen möglicherweise eine häufigere Inspektion oder einen häufigeren Austausch. Die Materialauswahl wirkt sich direkt auf die Lebenszykluskosten aus; Edelstahl 316 bietet Langlebigkeit in maritimen oder chemisch aggressiven Systemen, während PVC oder Messing für Niederdruck-Haushaltsanwendungen ausreichen können.
Tabelle: Kosten-Leistungs-Vergleich
Passender Typ | Material | Anschaffungskosten | Wartungshäufigkeit | Idealer Anwendungsfall |
Flanschanschluss | Edelstahl 316 | Hoch | Niedrig | Industrie-/Hochdruckrohrleitungen |
Kupplung/Verbindung | Kohlenstoffstahl | Medium | Medium | Standardmäßig industriell oder privat |
Slip-/Gewindeadapter | PVC/Messing | Niedrig | Hoch | Niederdruck- oder temporäre Installationen |
Die Auswahl der richtigen Armatur beginnt mit der Analyse der Durchflussrichtung, des Volumens und der Druckanforderungen der Rohrleitung. Richtungsanschlüsse wie Winkelstücke sollten entsprechend dem Radius ausgewählt werden, um Turbulenzen zu minimieren, wobei Winkelstücke mit großem Radius den Druckabfall in Systemen mit hohem Durchfluss verringern. Verzweigungsarmaturen, einschließlich T-Stücke und Kreuzstücke, müssen kombinierte oder geteilte Durchflussraten berücksichtigen, um Druckungleichgewichte zu verhindern. Reduzierstücke erfordern eine sorgfältige Dimensionierung; Exzentrische Reduzierstücke werden in horizontalen Rohrleitungen bevorzugt, um Lufteinschlüsse und Kavitation zu vermeiden.
Tabelle: Überlegungen zum Durchfluss nach Fittingtyp
Passender Typ | Optimales Flow-Szenario | Druckeinwirkung | Notizen |
Winkel LR 90° | Hohes Volumen, geringe Turbulenz | Mäßig | Ein großer Radius reduziert die Erosion |
T-Stück gleich | Ausgeglichener Zweigfluss | Minimal | Einsatz in Mehrziellinien |
Exzentrischer Reduzierer | Horizontale Durchmesseränderung | Niedrig | Verhindert Lufteinschlüsse |
Flanschkupplung | Hochdruckverbindungen | Niedrig | Verschraubter Zugang für Wartungsarbeiten |
Profi-Tipp: Überprüfen Sie immer die Geschwindigkeit und den Nenndruck der Rohrleitung anhand der Anschlussspezifikationen, um vorzeitigen Ausfall oder Erosion zu vermeiden.
Die Materialverträglichkeit ist entscheidend für Langlebigkeit und Sicherheit. Edelstahl 316 bietet eine hervorragende Korrosionsbeständigkeit in chloridreichen oder marinen Umgebungen, während Messing für mäßige Drücke geeignet ist und PVC für chemisch neutrale Flüssigkeiten mit niedrigem Druck geeignet ist. Flanschverbindungen müssen zum Rohrmaterial passen, um galvanische Korrosion zu verhindern. Beim Übergang zwischen Metallen und Kunststoffen gewährleisten dielektrische Verbindungen oder entsprechend dimensionierte Adapter die elektrische Trennung und chemische Kompatibilität. Die Oberflächenglätte und die Konsistenz des Innendurchmessers haben weiteren Einfluss auf die Fließeffizienz und die Verschleißfestigkeit.
Die Einhaltung regionaler und internationaler Standards gewährleistet einen sicheren Betrieb. SAE-, NPT/NPTF-, BSP-, ISO- und JIS-Standards regeln Gewindeformen, Druckstufen und Gleitringdichtungstoleranzen. Hochdrucksysteme erfordern Flanschanschlüsse mit geeigneten Schraubenmustern, O-Ring-Sitzen und Dichtungsspezifikationen. Durch die Überprüfung der Klasse oder PN-Einstufung wird sichergestellt, dass die Armaturen den Betriebsdrücken ohne Leckage standhalten. Eine ordnungsgemäße Dokumentation der Einhaltung von Standards erleichtert industrielle Inspektionen und Zertifizierungen.
Die Komplexität der Installation beeinflusst die langfristige Zuverlässigkeit. Anschlüsse bieten einen schnellen Zugang für Inspektionen, während Flanschanschlüsse eine moderate Wartung für Rohrleitungen mit größerem Durchmesser ermöglichen. Die richtige Reihenfolge der Drehmomente, die gleichmäßige Kompression des O-Rings und die Ausrichtung der Dichtungen verhindern Leckagen. CNC-gefräste Flanschflächen sorgen für Ebenheit im Mikrometerbereich und minimieren Spannungspunkte. Regelmäßige Inspektionspläne mit Schwerpunkt auf Schraubenspannung, Dichtungsverschleiß und Ausrichtung gewährleisten die Integrität des Systems.
Das Verständnis der vier Haupttypen von Formstücken – Richtungs-, Abzweig-, Reduzier- und Verbindungsformstücke – sorgt für Klarheit bei der Planung und Wartung von Rohrleitungssystemen. Die richtige Auswahl von Winkelstücken, T-Stücken, Reduzierstücken und Flanschanschlüssen gewährleistet einen effizienten Durchfluss, stabilen Druck und langfristige Zuverlässigkeit und reduziert gleichzeitig häufige Probleme wie Lecks oder Turbulenzen.
Shanxi Jin Steel Casting Co.,Ltd. bietet Flanschverbindungen und andere Komponenten an, die unter Berücksichtigung von Materialkompatibilität, Präzisionsbearbeitung und Druckstandards entwickelt wurden. Die Integration dieser Produkte in Ihr System trägt dazu bei, die Installation zu rationalisieren, die Wartung zu erleichtern und eine konsistente Betriebsleistung zu unterstützen, was sowohl bei industriellen als auch architektonischen Anwendungen einen praktischen Mehrwert bietet.
A: Die vier Haupttypen sind Richtungsarmaturen (Bögen), Abzweigarmaturen (T-Stücke und Kreuze), Reduzierarmaturen (Reduzierstücke und Adapter) und Verbindungsarmaturen (Kupplungen, Verschraubungen, Flanscharmaturen).
A: Bei Flanschanschlüssen werden Schraubverbindungen mit Dichtungen oder O-Ringen verwendet, die im Gegensatz zu dauerhaften Schweiß- oder Gewindeverbindungen einen mäßigen Wartungszugang und eine hohe Drucktoleranz bieten.
A: Reduzierstücke verbinden Rohre mit unterschiedlichen Durchmessern und steuern so Durchflussmenge und Druck. Für horizontale Leitungen werden exzentrische Reduzierstücke bevorzugt, um Lufteinschlüsse und Kavitation zu vermeiden.
A: Typisch sind Edelstahl 316, Kohlenstoffstahl, Messing und PVC. Die Materialauswahl hängt von der Art der Flüssigkeit, dem Druck, der Temperatur und den Anforderungen an die Korrosionsbeständigkeit ab.
A: Bewerten Sie Durchflussrichtung, Volumen und Druck und passen Sie dann Anschlusstyp und Material an. Berücksichtigen Sie den Zugang zur Installation, den Wartungsbedarf und die Einhaltung von Standards wie SAE, ISO oder JIS.
A: Vermeiden Sie falsch ausgerichtete Flansche, falsche Bogenradien, nicht übereinstimmende Gewindestandards und eine falsche Ausrichtung des Reduzierstücks. Das richtige Drehmoment und die richtige Platzierung der Dichtung sind für die Leckagevermeidung von entscheidender Bedeutung.
