Rohrleitungen in industriellen und kommerziellen Systemen transportieren häufig Flüssigkeiten, Gase oder Chemikalien unter hohem Druck, wobei selbst geringfügige Lecks zu kostspieligen Ausfallzeiten oder Sicherheitsrisiken führen können. Flanschanschlüsse spielen eine entscheidende Rolle, indem sie sichere, lösbare Verbindungen bereitstellen, die die Systemintegrität unter wechselnden Drücken und Temperaturen aufrechterhalten. Das Verständnis der Funktionsweise dieser Fittings, von der Dichtungskompression bis zur Schraubenvorspannung, hilft Betreibern, häufige Ausfälle zu vermeiden, die richtigen Materialien auszuwählen und die richtigen Installationstechniken anzuwenden. Die Leser erhalten Einblicke in die Herstellung leckagesicherer Verbindungen, die Vermeidung von Betriebsfehlern und die langfristige Aufrechterhaltung zuverlässiger Verbindungen.
Flanschverbindungen erreichen eine auslaufsichere Abdichtung, indem sie das Zusammenspiel zwischen der Flanschflächendichtung und dem Verschraubungssystem sorgfältig aufeinander , abstimmen . Zunächst werden die Flansche so ausgerichtet, dass ihre bearbeiteten Flächen perfekt aufeinander treffen und Lücken minimiert werden, die die Dichtung beeinträchtigen könnten. Anschließend wird eine Dichtung zwischen den Flächen positioniert, die als primäre Barriere gegen das Entweichen von Flüssigkeiten oder Gasen dient. Beim schrittweisen Anziehen der Schrauben entsteht entlang jedes Befestigungselements eine mechanische Spannung, die eine Klemmkraft erzeugt, die die Dichtung gleichmäßig auf die Passflächen drückt. Diese Kompression drückt das Dichtungsmaterial in die mikroskopischen Unregelmäßigkeiten des Flansches und blockiert so potenzielle Leckpfade. Bei Hochdruckanwendungen wie PN40- oder ANSI-Klasse-300-Systemen stellt diese präzise Reihenfolge sicher, dass die Verbindung selbst unter schwankenden Betriebsdrücken robust und beständig gegen Kriechen oder Spannungsrelaxation bleibt.
Das Dichtungsmaterial hat direkten Einfluss auf die Leistung und Haltbarkeit der Flanschverbindung. Weiche Materialien wie PTFE oder faserverstärkte Verbundwerkstoffe passen sich problemlos an Oberflächenfehler an und bieten eine hervorragende anfängliche Abdichtung, können jedoch unter längeren Bedingungen hoher Temperatur oder hohem Druck kriechen. Metallische Dichtungen, einschließlich Ringdichtungen (RTJ), halten extremen Temperaturen und korrosiven Umgebungen stand und behalten gleichzeitig die mechanische Integrität bei. Die chemische Kompatibilität ist von entscheidender Bedeutung: PTFE bietet eine hohe Beständigkeit gegenüber Säuren, während Duplex-Edelstahldichtungen chloridinduzierter Korrosion in Schiffsanwendungen widerstehen. Temperaturgrenzen müssen ebenfalls als Leitfaden für die Auswahl dienen. Beispielsweise sind Graphitdichtungen für Dampfsysteme bis 450 °C geeignet, während Elastomerdichtungen auf niedrigere Temperaturen beschränkt sind. Eine falsche Wahl der Dichtung kann zu vorzeitiger Undichtigkeit, Erosion oder sogar zu einem katastrophalen Verbindungsversagen führen, weshalb die Materialbeurteilung genauso wichtig ist wie die ordnungsgemäße Montage.
Schrauben sind mehr als nur Befestigungselemente – sie regulieren die Klemmkraft, die dafür sorgt, dass die Dichtung gleichmäßig komprimiert bleibt. Die Anwendung eines falschen Drehmoments kann zu einer ungleichmäßigen Vorspannung führen, was zu einer Schrägstellung des Flansches und einem Platzen der Dichtung führen kann. Um dies zu mildern, sollten die Schrauben mit einem kalibrierten Drehmomentschlüssel Die Gewindereibung muss berücksichtigt werden; Beispielsweise wandeln leicht geschmierte Edelstahlschrauben das Drehmoment gleichmäßiger in Vorspannung um als trockene Gewinde. In Rohrleitungen, in denen Wasser, Gas oder Chemikalien transportiert werden, ist die Aufrechterhaltung dieser Lastverteilung von entscheidender Bedeutung, um Mikrolecks und Materialermüdung im Laufe der Zeit zu verhindern. über Kreuz angezogen werden, wobei das Drehmoment schrittweise angewendet wird (z. B. 30 %, 60 %, dann 100 %).
Der konstruktive Aufbau eines Flansches bestimmt sowohl seine Dichtwirkung als auch seine mechanische Belastbarkeit. RF-Flansche (Raised Face) konzentrieren die Druckkraft um die Bohrung der Dichtung und verbessern so die Dichtheit für Anwendungen der ANSI-Klasse 150–600. Flat Face (FF)-Flansche, die üblicherweise bei Gusseisensystemen verwendet werden, bieten vollflächigen Kontakt, erfordern jedoch eine sorgfältige Kontrolle des Schraubendrehmoments, um ungleichmäßige Kompression zu vermeiden. Ring-Type Joint (RTJ)-Flansche verwenden eine präzise bearbeitete Metallnut und eine entsprechende Dichtung, um die Leckagesicherheit in Umgebungen mit hohem Druck oder hoher Temperatur aufrechtzuerhalten. Nut- und Federkonstruktionen sowie männliche und weibliche Designs unterstützen die Ausrichtung der Dichtung und minimieren seitliche Bewegungen während der Installation. Die Auswahl des geeigneten Flanschtyps hängt sowohl vom Betriebsdruck, der Temperatur als auch vom Gegenflanschmaterial ab. Die richtige Beachtung der Flanschdicke, der Bohrungsausrichtung und der Oberflächenbeschaffenheit gewährleistet eine gleichmäßige Lastübertragung und verringert das Risiko einer Verformung unter dynamischer Belastung.
Schrauben sind entscheidend für die Umwandlung des aufgebrachten Drehmoments in eine gleichmäßige Klemmkraft über die Dichtung. Hochfeste Legierungsschrauben wie ASTM A193 B7 oder Edelstahl A276 Grade 304 werden üblicherweise auf der Grundlage von Systemdruck und -temperatur spezifiziert. Beschichtungen wie Verzinkung oder Feuerverzinkung erhöhen die Korrosionsbeständigkeit in feuchten oder chemikalienexponierten Umgebungen. Unterlegscheiben verteilen die Last gleichmäßig, verhindern ein Kippen des Flansches und reduzieren den Oberflächenverschleiß. Bei der Montage sorgt das Auftragen der richtigen Schmierung auf die Gewinde und unter dem Schraubenkopf für eine vorhersehbare Vorspannung und verringert Reibungsschwankungen. Vermeiden Sie es, verschiedene Schraubenqualitäten zu mischen oder Befestigungselemente wiederzuverwenden, da geringfügige Unterschiede in der Gewindesteigung oder -dehnung zu ungleichmäßiger Spannung und potenzieller Leckage führen können.
Flansch- und Dichtungsmaterialien wirken sich direkt auf die Langlebigkeit der Verbindung und die Kompatibilität mit den Fördermedien aus. Edelstahl 304 und 316 sind Standard für allgemeine Chemie- oder Wasseranwendungen, während die Legierungen Duplex 2205 oder Super Duplex 2507 eine höhere Zugfestigkeit und eine hervorragende Beständigkeit gegen chloridinduzierte Korrosion in Schiffsanwendungen bieten. Nickelbasierte Legierungen wie Inconel oder Monel funktionieren auch bei extremer Hitze oder aggressiver chemischer Einwirkung gut. Kunststoffe (PVC, CPVC, PP) und FRP-Verbundwerkstoffe bieten leichte Alternativen für Niederdruck- oder stark korrosive Systeme, erfordern jedoch eine sorgfältige Berücksichtigung der Wärmeausdehnung und der Kriecheigenschaften. Passende Flansch-, Dichtungs- und Befestigungsmaterialien reduzieren galvanische Korrosion und gewährleisten eine stabile Abdichtung unter zyklischen Belastungen oder Temperaturschwankungen.
Komponente | Funktion | Häufiger Fehler |
Flanschfläche | Bietet Dichtfläche und Lastverteilung | Oberflächenkratzer, Fehlausrichtung, falscher Gesichtstyp |
Schrauben/Muttern/Unterlegscheiben | Spannkraft aufbringen und aufrechterhalten | Ungleichmäßiges Drehmoment, Korrosion, falsche Sorte |
Flanschmaterial | Strukturelle Integrität, Druck-/Temperaturbeständigkeit | Materialunterschiede, Ermüdung, Korrosion |
Dichtung | Versiegelt Flüssigkeits-/Gaswege | Falsches Material, falsche Kompression, Kriechen |
Flanschverbindungen sind so konstruiert, dass sie bestimmten Druckklassen und Temperaturbereichen standhalten. Extreme Betriebsbedingungen können jedoch die Verbindung beeinträchtigen, wenn sie nicht ordnungsgemäß berücksichtigt werden. Hochdrucksysteme wie ANSI-Rohrleitungen der Klasse 600 oder PN40 erzeugen innere Kräfte, die die Flanschflächen auseinanderdrücken und so die Dichtungskompression verringern. Temperaturschwankungen führen zu einer thermischen Ausdehnung oder Kontraktion, wodurch möglicherweise Schrauben gelöst werden und der Flanschkörper verformt wird. Materialien reagieren unterschiedlich: Flansche aus Edelstahl 316 dehnen sich um etwa 16 µm pro Meter und °C aus, während Duplex 2205 unter den gleichen Bedingungen eine geringere thermische Ausdehnung aufweist. Durch die Auswahl von Flanschen und Dichtungen, die für den Betriebsdruck und die maximale Betriebstemperatur ausgelegt sind, wird sichergestellt, dass die Dichtung intakt bleibt und das Risiko eines Kriechens oder Ausblasens während der Temperaturwechselbelastung minimiert wird.
Mechanische Vibrationen von Pumpen, Kompressoren oder rotierenden Geräten in der Nähe übertragen dynamische Belastungen entlang des Rohrleitungsnetzes. Wiederholte Schwingungen können zu einer Entspannung der Schrauben und einem ungleichmäßigen Kontakt der Flanschflächen führen, insbesondere bei langen oder nicht unterstützten Strecken. Eine Fehlausrichtung der Rohre verstärkt diesen Effekt und führt zu einer Spannungskonzentration an der Dichtungsschnittstelle. Durch die Installation von Stützklemmen in berechneten Abständen, die Anwendung des richtigen Schraubendrehmoments bei kreuzweisem Anziehen und die Auswahl von Dichtungen mit hoher Druckfestigkeit, wie z. B. metallischen oder verstärkten Graphittypen, wird das Risiko wiederkehrender Undichtigkeiten verringert. Besondere Aufmerksamkeit ist in der Nähe von Dehnungsschleifen oder -bögen erforderlich, wo bereits geringfügige seitliche Bewegungen die Dichtung mit der Zeit beeinträchtigen können.
Unter anhaltendem Druck und anhaltender Temperatur unterliegen Dichtungsmaterialien einem allmählichen Kriechen und Entspannen , was zu einer verringerten Klemmkraft und möglichen Leckagen führt. Beispielsweise können PTFE-Dichtungen in Dampfleitungen im Laufe von sechs Monaten Dauerbetrieb bis zu 5 % ihrer ursprünglichen Kompression verlieren. Eine regelmäßige Überprüfung des Schraubendrehmoments, der Flanschausrichtung und des Zustands der Dichtung ist unerlässlich. Ein erneutes Anziehen wird gemäß den Herstellerangaben empfohlen. Die Implementierung eines vorbeugenden Wartungsplans, einschließlich Sichtprüfungen und Drehmomentüberprüfung, verlängert die Lebensdauer und verhindert unerwartete Ausfallzeiten. Darüber hinaus verbessert die Auswahl von Dichtungen mit minimalen Relaxationsraten, wie etwa RTJ-Metall oder hochwertigem Graphit, die Zuverlässigkeit für Langzeit-, Hochtemperatur- oder Hochdruckanwendungen.
Eine erfolgreiche Flanschinstallation beginnt mit der sorgfältigen Vorbereitung sowohl der Flanschflächen als auch der Dichtung. Bearbeitete Oberflächen müssen frei von Kratzern, Rost oder Dichtungsresten sein, da selbst geringfügige Mängel die Dichtungsleistung beeinträchtigen können. Durch die richtige Ausrichtung der Flansche wird sichergestellt, dass die Dichtung gleichmäßig sitzt, ohne in die Bohrung hineinzuragen, was zu turbulenten Strömungen oder lokalen Spannungspunkten führen könnte. Dichtungen sollten immer neu sein, die richtige Größe haben und mit dem Flanschflächentyp kompatibel sein – flache Fläche, erhabene Fläche oder Ringverbindung –, um eine gleichmäßige Kompression aufrechtzuerhalten. Bei metallischen RTJ-Dichtungen muss die Sitznut sauber und frei von Rückständen sein, um eine gleichmäßige Metall-auf-Metall-Dichtung zu gewährleisten.
Schrauben übersetzen das aufgebrachte Drehmoment in die Klemmkraft, die die Dichtung aufrechterhält. Die Verwendung eines kreuzweisen Anzugsmusters sorgt für eine gleichmäßige Verteilung der Vorspannung auf alle Schrauben und minimiert so das Risiko einer Flanschverkantung oder eines Durchbrennens der Dichtung. Das Drehmoment sollte in abgestuften Schritten angewendet werden – üblicherweise 30 %, 60 % und dann 100 % des empfohlenen Wertes –, damit die Dichtung gleichmäßig komprimiert werden kann. Die Verwendung kalibrierter Drehmomentschlüssel verhindert ein zu starkes oder zu geringes Anziehen, was zu Undichtigkeiten oder Ermüdung der Schrauben führen kann. Die Schmierung der Gewinde und unter dem Schraubenkopf verbessert die Konsistenz der Umwandlung von Drehmoment in Vorspannung, insbesondere bei Befestigungselementen aus Edelstahl, und vermeidet gleichzeitig die Schmierung der Dichtung, es sei denn, dies ist vom Hersteller genehmigt.
Wiederholte Ausfälle sind oft auf einfache, aber kritische Fehler zurückzuführen. Die Wiederverwendung von Dichtungen beeinträchtigt ihre Fähigkeit, Mikromängel zu füllen, was zu Leckpfaden führt. Ungleichmäßiges Drehmoment, wie z. B. das aufeinanderfolgende Anziehen von Schrauben im Kreis statt über Kreuz, führt zu asymmetrischer Kompression und örtlicher Belastung der Dichtung. Eine Fehlausrichtung der Flanschflächen führt zu Biegespannungen, die möglicherweise langfristige Verformungen oder Undichtigkeiten verursachen. Um diese Risiken zu mindern, ist eine Überprüfung vor der Installation unerlässlich, einschließlich der Bestätigung des Flanschtyps und der Flanschfläche, der Überprüfung der Schraubengröße und -güte sowie der Sicherstellung der richtigen Dichtungsauswahl.
Empfohlene Checkliste: Überprüfung vor der Installation
● Überprüfen Sie die Flanschflächen auf Kratzer, Korrosion und Ebenheit
● Stellen Sie sicher, dass der Dichtungstyp mit der Flanschfläche und dem Betriebsmedium übereinstimmt
● Überprüfen Sie Schraubengröße, Güteklasse und Schmierungsbedarf
● Richten Sie die Flansche genau aus, um Fehlpassungen oder seitliche Spannungen zu vermeiden
● Stellen Sie sicher, dass die Drehmomentwerkzeuge kalibriert sind und kreuzweise anziehen
Eine regelmäßige Inspektion ist unerlässlich, um sicherzustellen, dass eine Hochdruck-Hydraulik-Flanschverbindung unter Betriebsbedingungen weiterhin funktioniert. In regelmäßigen Abständen sollten Drehmomentprüfungen mit kalibrierten Schraubenschlüsseln durchgeführt werden, um sicherzustellen, dass die Schraubenvorspannung innerhalb der Spezifikation bleibt. Flanschflächen müssen auf Korrosion, Lochfraß oder Oberflächenverformung untersucht werden, da diese Mängel die Kompression der Dichtung und die Dichtleistung beeinträchtigen. Dichtungen sollten gemäß den vom Hersteller empfohlenen Intervallen ausgetauscht werden oder wenn sichtbare Anzeichen von Kriechen, Rissen oder Erosion auftreten, insbesondere bei Hochtemperatur- oder Hochdruckanwendungen.
Hochdruck-, Hochtemperatur- oder chemisch aggressive Systeme erfordern ein proaktives Materialmanagement. Die Umrüstung auf RTJ-Metalldichtungen oder hochwertige Legierungen wie Duplex 2205 oder Inconel verbessert die Verbindungsintegrität unter extremen Bedingungen. Systeme, die mit Dampf, korrosiven Chemikalien oder Meeresexposition umgehen, profitieren von der Auswahl von Flansch- und Dichtungsmaterialien, die Wärmeausdehnung, chemischen Angriffen und Ermüdung standhalten. Durch die Berücksichtigung von Betriebszyklen und erwarteten Vibrationsbelastungen bei der Planung von Materialaufrüstungen werden ungeplante Ausfallzeiten reduziert und die Lebensdauer verlängert.
Langfristige Zuverlässigkeit hängt von ordnungsgemäßen Wartungsroutinen ab. Bei jeder Inspektion sollten Ausrichtungsprüfungen durchgeführt werden, um Biegebelastungen an den Flanschen vorzubeugen. Schrauben müssen bei Bedarf nachgezogen werden, wobei kreuzweise und abgestufte Reihenfolgen einzuhalten sind, um eine gleichmäßige Klemmkraft aufrechtzuerhalten. Durch die Kombination geeigneter Dichtungstypen mit Materialien, die für die Betriebsumgebung geeignet sind – metallisches RTJ für Hochdrucksysteme oder verstärkter Graphit für thermische Belastbarkeit – wird eine gleichbleibende Abdichtung über Jahre hinweg gewährleistet. Die Dokumentation von Wartungsmaßnahmen und Drehmomentwerten unterstützt proaktive Austauschentscheidungen und verhindert einen allmählichen Leistungsabfall.
Um zu verstehen, wie eine Flanschverbindung funktioniert, müssen Sie das Zusammenspiel zwischen Flanschkörper, Dichtung und Schraubenvorspannung erkennen, um eine sichere, leckagesichere Verbindung aufrechtzuerhalten. Die richtige Materialauswahl, der richtige Flanschtyp und die richtigen Installationspraktiken tragen alle zur langfristigen Zuverlässigkeit bei, während regelmäßige Inspektionen und Wartung dazu beitragen, unerwartete Ausfälle zu verhindern.

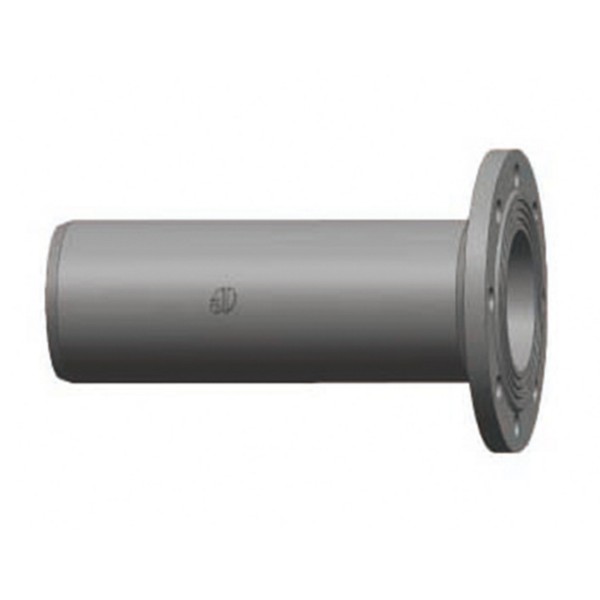

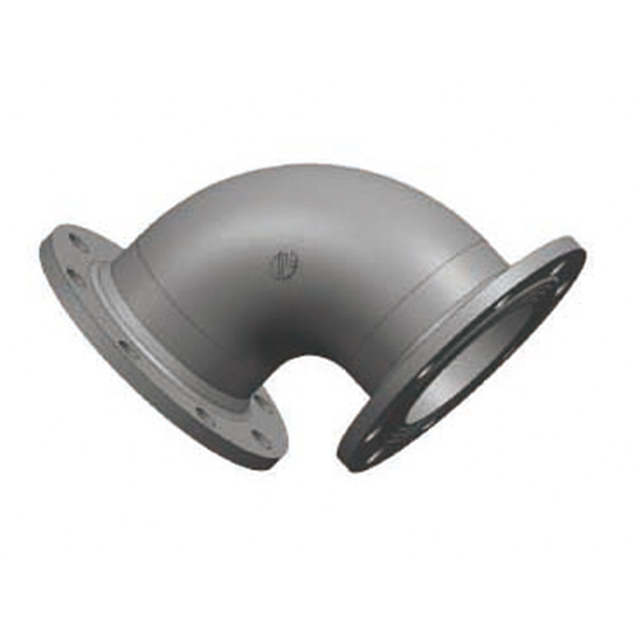

Shanxi Jin Steel Casting Co.,Ltd. bietet Flanschverbindungen und Komponenten, die den Industriestandards entsprechen und eine gleichbleibende Leistung unter verschiedenen Drücken und Temperaturen unterstützen. Ihre Produkte helfen Betreibern, effiziente und sichere Rohrleitungssysteme aufrechtzuerhalten, indem sie das Risiko von Lecks reduzieren und eine einfachere Wartung ermöglichen, sodass sichergestellt wird, dass jede Verbindung während ihrer gesamten Lebensdauer zuverlässig funktioniert.
A: Ein Flanschanschluss verbindet Rohre, Ventile oder Geräte und ermöglicht eine einfache Montage, Demontage und Wartung, während gleichzeitig eine auslaufsichere Abdichtung unter Druck gewährleistet bleibt.
A: Die Dichtung zwischen den Flanschflächen wird unter der Schraubenspannung zusammengedrückt, füllt Oberflächenfehler aus und blockiert effektiv Flüssigkeits- oder Gaslecks.
A: Materialauswahl, Flanschflächentyp, Schraubenvorspannung, Druckklasse, Temperatur und ordnungsgemäße Installation beeinflussen alle die Zuverlässigkeit der Dichtung und die Haltbarkeit des Systems.
A: Ja, bei richtiger Spezifikation können Flanschverbindungen mit dem richtigen Dichtungs- und Flanschmaterial sicher unter Hochdruck- und Hochtemperaturbedingungen betrieben werden.
A: Regelmäßige Inspektionen sollten die Überprüfung des Schraubendrehmoments, des Zustands der Flanschfläche und der Integrität der Dichtung umfassen, insbesondere bei Systemen, die Vibrationen, Hitze oder korrosiven Medien ausgesetzt sind.
A: Falsch ausgerichtete Flansche, falsche Dichtungsauswahl, ungleichmäßiges Schraubendrehmoment und wiederverwendete Dichtungen können zu Undichtigkeiten führen und die langfristige Zuverlässigkeit beeinträchtigen.
