Custom-Lining Double EX 90°-Bogen

Produktübersicht

Als führender Hersteller und zuverlässiger globaler Lieferant fortschrittlicher Flüssigkeitsübertragungskomponenten präsentieren wir stolz den Custom-Lining Double EX 90° Bend. Dieses spezielle Fitting wurde sorgfältig für stark beanspruchte kommunale, gewerbliche und industrielle Rohrleitungsnetze entwickelt und garantiert nahtlose Flüssigkeitsrichtungsänderungen bei gleichzeitiger Wahrung der absoluten Systemintegrität.

• Präzise 90-Grad-Umlenkung zur Minimierung von Turbulenzen und Druckabfall.
• Innovative Doppel-EX-Sockelkonfiguration für überlegene Gelenkstabilität und Zurückhaltung.
• Anpassbare Innenauskleidungen (FBE, Epoxidharz, PU), maßgeschneidert für verschiedene flüssige Medien.
• Vollständig konform mit den strengen internationalen Ingenieurnormen ISO2531 und EN545.
• Erhältlich in einer umfassenden Auswahl an Abmessungen von DN60 bis DN600.

Produktbeschreibung

Der Custom-Lining Double EX 90° Bend stellt den Gipfel der modernen Fluiddynamik-Technik dar und wurde sorgfältig aus hochfestem Sphäroguss gegossen, um selbst die anspruchsvollsten schweren Infrastrukturprojekte zu bedienen. Wenn Sie mit der Hand über die sorgfältig aufgetragene Fusion Bonded Epoxy-Innenseite streichen, spüren Sie sofort die ultraglatte, glasartige Oberfläche, die speziell entwickelt wurde, um Reibung zu beseitigen und die Ansammlung abrasiver mikroskopischer Ablagerungen zu verhindern. Diese makellose innere Topographie führt direkt zu einem stillen, ungehinderten Fluss und reduziert drastisch das akustische Brummen, die mechanischen Vibrationen und die kinetische Belastung, die typischerweise mit der Hochdruck-Flüssigkeitsumleitung verbunden sind. Das robuste Äußere, schwer, dicht und solide im Griff, spricht Bände über seine strukturelle Integrität und seine inhärente Widerstandsfähigkeit gegenüber tiefem Bodendruck, schweren Belastungen von oben und unerwarteten mechanischen Stößen.

Abgesehen von der haptischen und visuellen Verarbeitung ist diese Armatur gezielt dafür konzipiert, kritische Ausrichtungs- und Trennungslücken in komplexen Rohrleitungsarchitekturen zu schließen. Durch den nahtlosen Übergang von Flüssigkeitsströmen in einem perfekten rechten Winkel werden die zerstörerischen Kräfte von Wasserschlägen und plötzlichen Druckspitzen, die bei Standardarmaturen auftreten, wirksam gemindert. Projektmanager, Bauingenieure und Beschaffungsspezialisten werden zu schätzen wissen, wie diese einzelne Komponente die Lebensdauer des gesamten kommunalen oder industriellen Netzwerks grundlegend verlängert. Es fungiert nicht nur als Wendepunkt für Trinkwasser, aggressives Regenwasser oder flüchtige Industriechemikalien, sondern auch als stark befestigter Anker, der das System vor katastrophalen Verbindungsausfällen schützt. Letztendlich sichert die Integration dieser Armatur Ihre betrieblichen Investitionen, stellt die Einhaltung der Umweltvorschriften sicher und reduziert den Bedarf an ungeplanten, kostspieligen unterirdischen Ausgrabungen und Notfallwartungen drastisch.

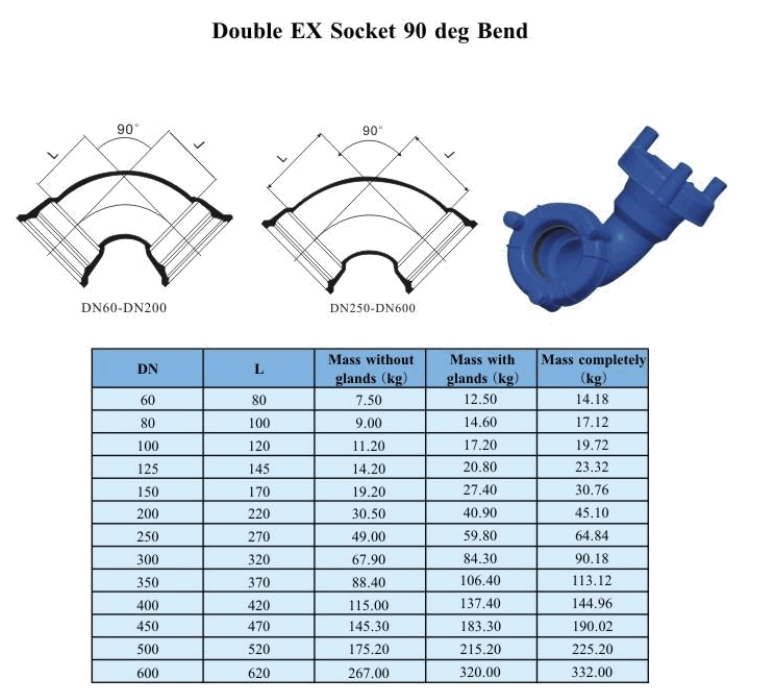

Produktspezifikationen

Hauptmerkmale und Highlights

Der Bau einer zuverlässigen, jahrzehntelang haltenden Pipeline erfordert Komponenten, die weit über den grundlegenden Flüssigkeitsübergang hinausgehen. Unser 90-Grad-Bogen ist mit strategischen, praxiserprobten Verbesserungen ausgestattet, die sowohl den sofortigen Installationsprozess als auch die langfristige Betriebseffizienz optimieren sollen.

• Hochbelastbarer duktiler Eisenkern: Bietet außergewöhnliche Zugfestigkeit und Duktilität und stellt sicher, dass das Fitting problemlos hohen Toplasten, wechselnden Böden und aggressiven Innendrücken standhält, ohne dass es zu Mikrorissen kommt.
• Leckagefreier Dichtungsmechanismus: Die präzisionsgeformten Buchsen nehmen hochbelastbare Elastomerdichtungen auf, die eine undurchdringliche, wasserdichte Barriere gegen Flüssigkeitsaustritt bilden und so die umliegende Infrastruktur schützen.
• Akustische Dämpfungseigenschaften: Die dicken, gleichmäßigen Metallwände in Kombination mit speziellen Innenbeschichtungen absorbieren den kinetischen Lärm rauschender Flüssigkeiten und tragen so zu deutlich leiseren kommunalen Wassersystemen bei.
• Wetterbeständige Außenbereiche: Bei der Installation in exponierten, oberirdischen Umgebungen widerstehen die speziellen Außenbeschichtungen starker UV-Beeinträchtigung und aggressiver atmosphärischer Korrosion.
• Rapid-Lock-Kompatibilität: Entwickelt für die nahtlose Integration in vorhandene Standardrohrprofile, sodass Vertragsteams sichere, dauerhafte Verbindungen in einem Bruchteil der Zeit herstellen können, die für herkömmliche Flanschalternativen erforderlich ist.

Fortschrittliches Gelenkdesign und Rückhalteleistung

Dieses Fitting behebt die kritischste und teuerste Schwachstelle im Rohrleitungsbau – die Verbindungstrennung – und verfügt über eine hochentwickelte Doppel-EX-Buchsenarchitektur. Herkömmliche Einzelmuffen- oder T-Verbindungen haben bei dynamischer Beanspruchung oft Schwierigkeiten und versagen schließlich, aber dieses Dual-Contact-Design verändert die strukturelle Integrität der Rohrleitungsverbindung grundlegend.

• Zweipunktverankerung: Durch die Verteilung mechanischer Spannungen und Zugkräfte auf zwei unterschiedliche Kontaktzonen neutralisiert die Armatur effektiv die Risiken, die durch Bodensetzungen oder starke Temperaturschwankungen entstehen.
• Wasserschlagfestigkeit: Die stark verstärkte Sockelgeometrie absorbiert und leitet die plötzlichen, heftigen kinetischen Energiespitzen von Wasserschlageffekten sicher ab und verhindert so katastrophale Reifenpannen.
• Eliminierung von Druckblöcken: In zahlreichen unterirdischen Konfigurationen reduziert die überlegene Rückhaltefähigkeit der doppelten EX-Steckdose die Notwendigkeit, teure und zeitaufwändige Betondruckblöcke zu gießen, oder macht sie ganz überflüssig.
• Langfristige Wartungsreduzierung: Durch die nahezu vollständige Eliminierung des Risikos einer Rohrabkopplung unter Druck sparen Anlagenbetreiber exponentiell Kosten für Notaushubarbeiten, Arbeitskräfte und Pipeline-Reparaturen.

Überragende Ablenkungs- und Installationseffizienz

Feldinstallationen entsprechen selten der perfekten, geradlinigen Geometrie eines technischen Entwurfs. Diese 90-Grad-Kurve ist sich der Unvorhersehbarkeit schwerer Grabenarbeiten bewusst und bietet ein außergewöhnliches Maß an Gelenkdurchbiegung, sodass Installationsteams unerwartete räumliche Herausforderungen mit beispielloser Leichtigkeit meistern können.

• Großzügige Winkelablenkung: Ermöglicht den Eintritt gerader Rohre in die Muffe in leichten Winkeln, ohne die wasserdichte Abdichtung zu beeinträchtigen, und gleicht problemlos kleinere Grabenfehlausrichtungen aus.
• Geländeanpassungsfähigkeit: Perfekt für hügelige Landschaften, felsige Untergründe oder überfüllte unterirdische Versorgungskorridore, in denen eine strikte lineare Rohrverlegung physikalisch unmöglich ist.
• Reduzierte kundenspezifische Fertigung: Durch die eingebaute Flexibilität entfällt die Notwendigkeit, Rohre vor Ort zu schneiden, Kanten abzuschrägen oder kundenspezifisch abgewinkelte Übergangsstücke zu bestellen.
• Beschleunigte Projektzeitpläne: Durch die Vereinfachung des Verbindungsprozesses und die Vermeidung kleinerer Ausrichtungsfehler können Vertragsteams deutlich mehr Rohre pro Tag verlegen und so die Mietzeiten für schwere Maschinen und den Arbeitsaufwand reduzieren.

Anpassbare Beschichtung und Korrosionsbeständigkeit

Fluidübertragungsnetze sind mit einer Vielzahl aggressiver Medien konfrontiert, von stark chloriertem Trinkwasser bis hin zu abrasiven, sauren Industrieabwässern. Um den chemischen Abbau zu bekämpfen und die Lebensdauer Ihrer Infrastruktur zu verlängern, bieten wir eine hochgradig anpassbare Suite von Innenverkleidungen und Außenbeschichtungen an, die auf Ihre spezifischen Umweltanforderungen zugeschnitten sind.

• Fusion Bonded Epoxy (FBE): Die standardmäßige, extrem haltbare Auskleidung, die eine glasartige, porenfreie Oberfläche bietet und sich ideal dazu eignet, Trinkwasser rein und völlig frei von metallischen Verunreinigungen zu halten.
• Polyurethan (PU)-Auskleidung: Speziell für stark abrasive oder korrosive Umgebungen wie Rohabwasser oder chemische Schlämme entwickelt und bietet unübertroffene Beständigkeit gegen Scheuern und chemische Angriffe.
• Dickschichtige Epoxidfarbe: Ein ausgezeichneter äußerer Schutz gegen stark saure oder alkalische Böden, der galvanische Korrosion verhindert und die Lebensdauer der Armatur im Untergrund um Jahrzehnte verlängert.
• Geruchs- und Geschmacksneutralität: Alle Trinkwasserbeschichtungen werden streng formuliert und getestet, um sicherzustellen, dass sie keinen chemischen Geschmack, Geruch oder gefährliche Nebenprodukte in die kommunale Lieferkette übertragen.

Internationale Standards und Qualitätssicherung

Beschaffungsentscheidungen in großen kommunalen und industriellen Infrastrukturen erfordern absolute Sicherheit in der Produktzuverlässigkeit. Jeder einzelne doppelte EX-Steckdosenbogen, der die Fertigung verlässt, unterliegt einem kompromisslosen Qualitätskontrollprotokoll, das die strikte Einhaltung globaler technischer Standards gewährleistet.

• ISO2531- und EN545-zertifiziert: Vollständig konform mit den weltweit strengsten technischen Spezifikationen für Rohre und Formstücke aus duktilem Gusseisen, die in kritischen Wasseranwendungen eingesetzt werden.
• Hydrostatischer Drucktest: Jede Einheit wird extremen internen Wasserdrucktests unterzogen, die weit über die Standardbetriebsgrenzen hinausgehen, um Porosität und absolute Dichtheit zu gewährleisten.
• Dimensionsüberprüfung: Fortschrittliche Laserscans und physikalische Messungen stellen sicher, dass der 90-Grad-Winkel, die Sockeltiefen und die Wandstärken mit exakten mikroskopischen Toleranzen hergestellt werden.
• Materialrückverfolgbarkeit: Für jede Gusscharge wird eine vollständige metallurgische Dokumentation geführt, die einen transparenten, überprüfbaren Nachweis der Zugfestigkeit und Dehnungseigenschaften des Sphärogusses liefert.

Optimierte Strömungsdynamik

Die Umleitung großer Flüssigkeitsmengen in einem spitzen 90-Grad-Winkel führt typischerweise zu starken Turbulenzen und Druckverlusten. Die innere Geometrie dieser Biegung wurde jedoch mithilfe fortschrittlicher numerischer Strömungsmechanik präzisionsgefertigt, um eine energieeffiziente und reibungslose Übertragung zu gewährleisten.

• Glatter radialer Übergang: Die geschwungene Innenkurve ist sorgfältig gegossen, um die Flüssigkeit auf natürliche Weise zu leiten und die aggressiven Wirbel und Wirbel zu minimieren, die sich normalerweise an scharfen Rohrleitungsecken bilden.
• Reduzierter Druckverlust: Durch die Beibehaltung einer gleichmäßigen Querschnittsfläche und einer extrem glatten Innenauskleidung stellt die Armatur sicher, dass die Systempumpen nicht überlastet werden müssen, um den erforderlichen Druck aufrechtzuerhalten.
• Kavitationsverhinderung: Der optimierte Strömungsweg verhindert lokale Druckabfälle, die zerstörerische Dampfblasen verursachen, und schützt so nachgeschaltete Ventile und empfindliche Dosiergeräte.
• Hochgeschwindigkeitstoleranz: Kann die schnellen, hohen Druckstöße bewältigen, die von Notfall-Brandbekämpfungssystemen gefordert werden, ohne dass es zu internen Abrieb oder strukturellen Vibrationen kommt.

Vielseitige Industrieanwendungen

Die robuste Konstruktion, die extreme Drucktoleranz und die anpassbare Beschaffenheit dieser Armatur machen sie zu einem unverzichtbaren Aktivposten in einem breiten Spektrum von Schwerindustrien und kommunalen Sektoren. Es ist die definitive Lösung überall dort, wo eine zuverlässige, auslaufsichere Flüssigkeitsumleitung unabdingbar ist.

• Kommunale Wasseraufbereitung: Unverzichtbar für die Verbindung von Filtertanks, Hauptpumpstationen und Hauptverteilungsstraßen, wo die Aufrechterhaltung eines sauberen, ununterbrochenen Wasserflusses von entscheidender Bedeutung ist.
• Regenwasser- und Abwassernetze: Überwindet effektiv unterirdische Hindernisse in dicht besiedelten städtischen Umgebungen und transportiert korrosives Abwasser sicher zu Aufbereitungsanlagen, ohne ins Grundwasser zu gelangen.
• Brandschutzinfrastruktur: Bietet die erforderliche strukturelle Integrität, um den immensen, unmittelbaren Druckanforderungen industrieller und gewerblicher Hydrantennetze gerecht zu werden.
• Chemie- und Petrochemieanlagen: Wenn sie mit speziellen PU-Auskleidungen ausgestattet sind, leiten sie aggressive Prozessflüssigkeiten, Kühlwasser und industrielle Nebenprodukte sicher um, ohne sich zu zersetzen.
• Landwirtschaftliche Bewässerung: Dient als langlebiger, auslaufsicherer Grundstein für große landwirtschaftliche Pumpstationen und übersteht jahrzehntelange Einwirkung von feuchtem Boden, wechselndem Boden und chemischen Düngemitteln.

Warum sollten Sie sich für uns entscheiden?

Die Beschaffung kritischer Infrastrukturkomponenten erfordert einen Fertigungspartner, der die komplexen Anforderungen, engen Fristen und strengen Budgets großer technischer Projekte genau kennt. Als engagierter Hersteller und globaler Lieferant bringen wir jahrzehntelange metallurgische Expertise und Lieferkettenzuverlässigkeit direkt in Ihren Beschaffungsprozess ein.

• Direkter Mehrwert vom Hersteller: Durch die Eliminierung von Aufschlägen Dritter bieten wir hochwertige Formstücke aus duktilem Gusseisen zu äußerst wettbewerbsfähigen Preisen und optimieren so sofort das Materialbudget Ihres Projekts.
• Skalierbare Produktionskapazität: Ganz gleich, ob Sie ein Dutzend kundenspezifischer Armaturen für eine örtliche Reparatur oder Tausende von Einheiten für eine massive kommunale Erweiterung benötigen, unsere fortschrittliche Gießerei kann aggressive Lieferpläne einhalten.
• Kundenspezifische technische Unterstützung: Unser hauseigenes technisches Team arbeitet direkt mit Ihren Projektingenieuren zusammen, um die genauen Auskleidungen, Beschichtungen und Maßspezifikationen auszuwählen, die für Ihre einzigartigen geologischen und flüssigen Herausforderungen erforderlich sind.
• Sorgfältige Verpackung und Logistik: Jede Hochleistungsarmatur wird sicher in Kisten verpackt, auf Paletten verpackt und wetterfest verpackt, um sicherzustellen, dass sie in einwandfreiem, einbaufertigem Zustand und ohne Transportschäden an Ihrem weltweiten Einsatzort ankommt.

FAQ

Um Ihre Entwicklungs- und Beschaffungsteams bei der fundierten Entscheidungsfindung zu unterstützen, haben wir Antworten auf die technischsten Fragen zu unserem 90-Grad-Bogen zusammengestellt.

• F1: Wie verhindert das Double-EX-Socket-Design im Vergleich zu Standard-Steckverbindungen technisch eine Rohrtrennung?
  A: Die Double-EX-Konfiguration nutzt zwei unterschiedliche Verriegelungs- und Dichtungskammern innerhalb der Buchse. Beim Einsetzen des Rohrstutzens greifen spezielle Doppeldichtungen ein und sorgen für einen reibungsarmen, verriegelnden Halt. Diese Doppelkontaktzone erhöht den Auszugswiderstand exponentiell und schützt die Verbindung effektiv vor starken Bodenverschiebungen und internen Druckstößen, die normalerweise zum Lösen einer Standardverbindung mit einer einzigen Dichtung führen würden.
• F2: Wie hoch ist die maximal zulässige Winkelabweichung bei der Installation dieses 90-Grad-Bogens?
  A: Während die Verschraubung selbst eine strikte 90-Grad-Umlenkung ermöglicht, erlauben die Double EX-Muffen je nach spezifischem Nenndurchmesser (DN) eine Winkelabweichung von bis zu 3 bis 5 Grad pro Muffe. Dieser großzügige Spielraum ermöglicht es den Installationsteams, problemlos leichte Grabenkurven oder Geländeunebenheiten zu bewältigen, ohne die hydrostatische Abdichtung zu beeinträchtigen.
• F3: Kann die FBE-Auskleidung (Fusion Bonded Epoxy) stark abrasiven Flüssigkeiten wie Rohabwasser oder Schlämmen standhalten?
  A: Standard-FBE ist außergewöhnlich langlebig und perfekt für Trinkwasser und mildes Abwasser. Für stark abrasive Schlämme oder Rohabwasser mit hohem Partikelanteil empfehlen wir jedoch dringend unsere Auskleidungsoption aus Polyurethan (PU). PU bietet eine hervorragende Abriebfestigkeit und Flexibilität und stellt sicher, dass die Innenbeschichtung bei ständigem Beschuss mit festen Fremdkörpern nicht abplatzt oder abscheuert.
• F4: Sind diese Bögen aus duktilem Gusseisen mit Rohren aus anderen Materialien wie PVC oder HDPE kompatibel?
  A: Ja, die Double EX-Buchsen sind äußerst vielseitig. Obwohl sie perfekt auf duktile Gussrohre abgestimmt sind, können sie erfolgreich in PVC-, HDPE- oder Stahlrohrsysteme integriert werden, sofern die richtigen Übergangsdichtungen oder speziellen Klemmringe verwendet werden. Unser Ingenieurteam kann genau das Dichtungszubehör liefern, das für Ihre spezifische Multimaterial-Pipeline erforderlich ist.
• F5: Wie überprüfen Sie die Maßhaltigkeit und strukturelle Integrität der Fittings vor dem Versand?
  A: Unser Qualitätssicherungsprotokoll ist umfassend. Jede Charge wird einer strengen metallurgischen Analyse unterzogen, um die Zugfestigkeit des Sphärogusses zu bestätigen. Nach dem Guss werden die Fittings einer erweiterten physikalischen Messung unterzogen, um genaue Maßtoleranzen (z. B. L-Maße und Muffentiefen) zu überprüfen. Abschließend werden die Einheiten einem hydrostatischen Hochdrucktest unterzogen, um eine vollständige Dichtheit gemäß den Normen EN545 und ISO2531 zu gewährleisten.
