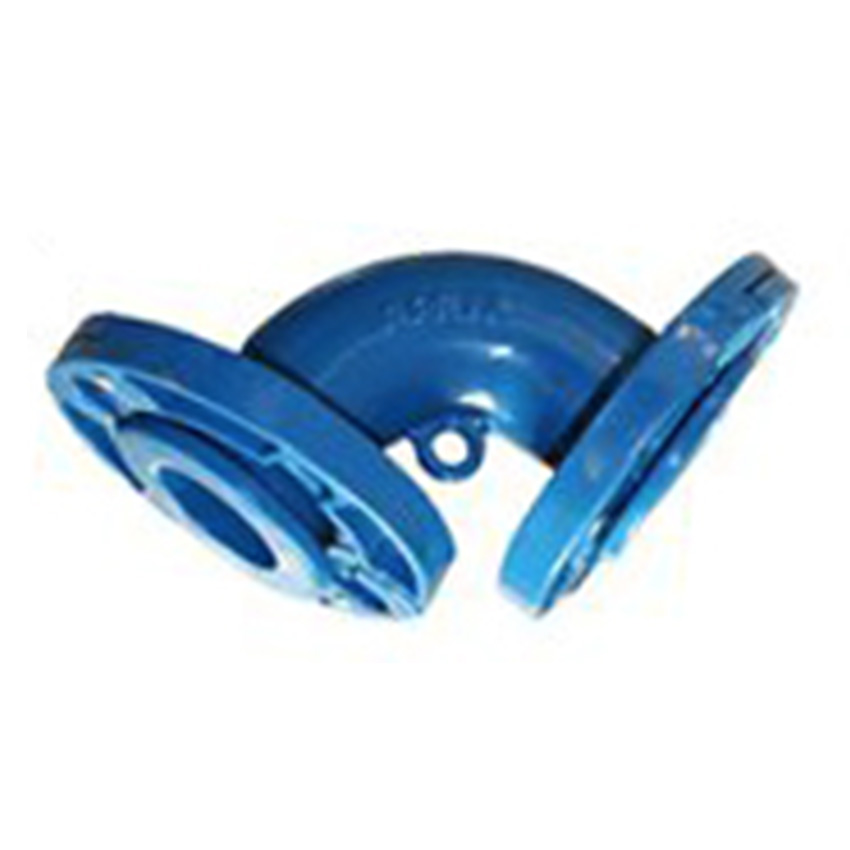

Der druckbelastete 90°-Doppellosflansch ist eine wesentliche technische Rohrleitungskomponente, die speziell für die Durchführung präziser rechtwinkliger Richtungsänderungen in komplexen Flüssigkeitstransportnetzen konstruiert wurde. Bei der Handhabung fühlt sich der solide UPVC-Kern dicht und strukturell stabil an und vermittelt sofort einen fühlbaren Eindruck von seiner industrietauglichen Konstruktion. Optisch ist das Bauteil von einer glatten, gleichmäßigen Fusion Bonded Epoxy (FBE)-Beschichtung umgeben, die einen sorgfältigen Herstellungsprozess widerspiegelt. Diese spezielle 90°-Krümmung ist unverzichtbar für das Navigieren in beengten Strukturecken, dichten Versorgungsschächten aus Beton oder dicht gepackten Geräteanordnungen. Die Integration eines doppelten losen Flanschmechanismus sorgt für eine außergewöhnliche Rotationsfreiheit während der Montagephase. Installateure können Schraubenlöcher mühelos ausrichten, ohne übermäßige mechanische Belastung auf die primäre Rohrachse auszuüben. Diese Konfiguration gewährleistet eine konsistente, zuverlässige Flüssigkeitskontrolle in kommunalen Wasserverteilungsnetzen, kommerziellen Sanitärinfrastrukturen und Umgebungen mit hoher Beanspruchung von Flüssigkeiten, in denen räumliche Einschränkungen einen Verbindungspunkt erfordern, der sowohl kompakt als auch gut zugänglich für zukünftige Wartungsarbeiten ist.
Das Erreichen einer präzisen 90°-Wendung ist entscheidend für das Manövrieren durch restriktive architektonische Anordnungen. Die Innengeometrie dieser Armatur zeichnet sich durch eine sorgfältig konturierte Kurve aus, die Flüssigkeit sanft um die scharfe Ecke leitet und so interne Turbulenzen und Reibungswiderstand aktiv minimiert. Darüber hinaus absorbiert diese optimierte strömungsdynamische Struktur effektiv Wasserschläge und mechanische Vibrationen und dämpft so die akustischen Geräusche bei Spitzendurchflussvorgängen erheblich. Die glatte Innenwand sorgt für eine konstante Flüssigkeitsgeschwindigkeit und senkt so den Gesamtenergieaufwand von Pumpstationen.
Das entscheidende mechanische Merkmal des Losflansches ist seine Fähigkeit, sich vor dem endgültigen Anziehen frei um den Rohrendpunkt zu drehen. Diese Rotationsflexibilität ermöglicht es Außendiensttechnikern, vorhandene Schraubenmuster an passenden Rohren mühelos anzupassen. Standardisierte Flanschschnittstellen garantieren eine einwandfreie Integration mit einer Vielzahl globaler Ventile, Pumpstationen und veralteter Rohrleitungsnetze. Wir setzen strenge Protokolle für eine sichere Demontage durch. Durch die Sicherstellung einer ordnungsgemäßen Druckentlastung des Systems vor dem Lösen können Wartungsteams das Fitting seitlich herausziehen, ohne die Dichtflächen zu zerkratzen oder Spannungskonzentrationen zu verursachen, wodurch die Betriebslebensdauer der gesamten Rohrstrecke verlängert wird.
Diese Komponente wurde für die strikte Einhaltung der Druckstufen PN10 und PN16 entwickelt und gewährleistet absolute strukturelle Integrität in anspruchsvollen Flüssigkeitsumgebungen mit mittlerem bis hohem Druck. Die verstärkte Flanschverbindung verteilt die mechanischen Klemmkräfte gleichmäßig über die Verbindung, verhindert aktiv lokale Verformungen und beseitigt Schwachstellen im Zusammenhang mit druckbedingten Undichtigkeiten. Unabhängig davon, ob sie in Kühlwasserzirkulationsleitungen oder industriellen Flüssigkeitssystemen mit erhöhter Temperatur eingesetzt werden, ist die Armatur so kalibriert, dass sie innerhalb klar definierter extremer Temperatur- und Druckschwellen sicher funktioniert.
Der Schutz vor aggressiven Umwelteinflüssen wird durch eine umfassende Innenauskleidung und Außenbeschichtung aus Fusion Bonded Epoxy (FBE) gewährleistet. Diese spezielle, hart ausgehärtete Epoxidschicht fungiert als undurchlässiger Schutzschild gegen Oxidation, längere UV-Strahlung und schwere chemische Angriffe. Unter diesem robusten Äußeren widersteht der UPVC-Kern auf natürliche Weise der Beschädigung durch saure Bodenzusammensetzungen, korrosive Abwasserabwässer und abrasive industrielle Lösungsmittel. Dieser zweischichtige Schutz garantiert jahrzehntelangen zuverlässigen, wartungsfreien Betrieb sowohl bei unterirdischen Installationen als auch bei freiliegenden oberirdischen Infrastrukturprojekten.
In großen Wohn- und Gewerbeinfrastrukturen erfordert die Verlegung von Wasserleitungen durch enge Versorgungsschächte eine anspruchsvolle Geometrie. Die 90°-Biegung lässt sich effektiv um Strukturträger, Betonpfeiler und Bodenbalken herum manövrieren. Das Design mit losen Flanschen reduziert den körperlichen Aufwand, der für die Installation in beengten Schränken erforderlich ist, drastisch und ermöglicht es Auftragnehmern, Verbindungen in Räumen, in denen der herkömmliche Schraubenschlüsselspielraum stark eingeschränkt ist, schnell zu sichern.
Die Bewältigung starker Volumenströme in Regenwassersystemen erfordert Armaturen, die plötzlichen Wasserstößen standhalten können. Diese Komponente liefert zuverlässige Leistung durch mehrere Schlüsselmechanismen:
Leitet schnell fließenden Abfluss aus horizontalen Sammelrohren effizient in vertikale Entwässerungstropfen um.
Bietet eine sichere, leckagefreie Flanschverbindung, um lokale Überschwemmungen bei starkem Regen zu verhindern.
Schützt Gebäudefundamente und unterirdische Parkstrukturen vor langfristigen Wasserschäden und Bodenerosion.
Produktionsanlagen verfügen häufig über komplexe Maschinenanordnungen, die eine exakte Flüssigkeitsführung erfordern. Diese Armatur navigiert präzise um große Anlagenflächen herum. Da Industrieleitungen häufig abrasive Flüssigkeiten transportieren oder routinemäßige interne Inspektionen erfordern, ermöglicht der rotierende Flanschmechanismus dem Wartungsteam das Lösen und seitliche Herausziehen bestimmter Rohrabschnitte. Durch diese Möglichkeit zur schnellen Entfernung werden Betriebsausfallzeiten auf ein absolutes Minimum reduziert und die Gesamtproduktivität der Anlage optimiert.
Der Umgang mit der öffentlichen Wasserversorgung erfordert die ständige Einhaltung von Hygiene- und Sicherheitsprotokollen. Diese Armatur eignet sich hervorragend für kommunale Wasseraufbereitungszentren, Lebensmittelverarbeitungsanlagen und moderne Abwasseraufbereitungsreservoirs. Die inerten UPVC- und FBE-Materialien geben keine Verunreinigungen in das Medium ab und stellen so sicher, dass sowohl aufbereitetes Trinkwasser als auch unaufbereitetes Abwasser sicher, effizient und unter vollständiger Einhaltung strenger Hygienevorschriften transportiert werden.
Jede Einheit wird unter strikter Einhaltung der ISO2531-/EN545-Richtlinien hergestellt und gewährleistet so eine universelle Kompatibilität mit der globalen Infrastruktur mit Flanschverbindungen. Es erfüllt strenge Kriterien hinsichtlich Druckstufen, Maßhaltigkeit und Materialzusammensetzung.

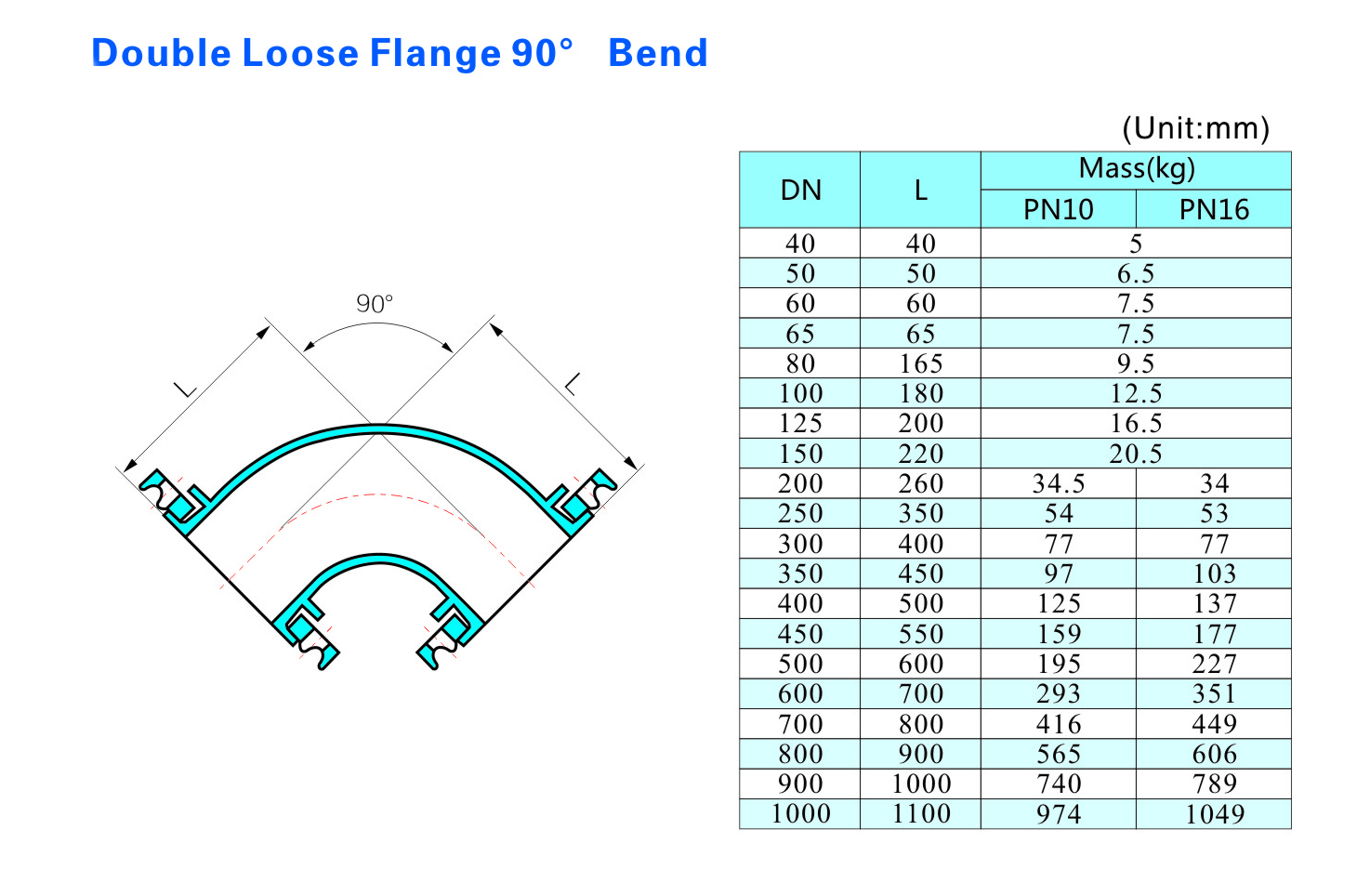

| Standardkonformität | ISO2531 / EN545 |
| Druckwerte | PN10 / PN16 |
| Biegewinkel | 90° |
Die aus UPVC in Industriequalität gefertigte Armatur bietet ein optimales Verhältnis von Festigkeit zu Gewicht. Die FBE-Innenauskleidung schafft einen glasähnlichen, reibungsfreien Strömungsweg, der aktiv die Ansammlung von Partikeln verhindert. Um eine industrietaugliche, fehlerfreie Lieferung zu gewährleisten, durchläuft jede Charge umfassende Qualitätskontrollen und Prüfprotokolle. Wir unterziehen die Armaturen vor Ort strengen hydrostatischen Druckprüfungen mit bis zum 1,5-fachen des Standardarbeitsdrucks. Darüber hinaus werden umfassende Überprüfungen der Beschichtungsdicke durchgeführt, um einen gleichmäßigen Schutz zu gewährleisten und eine absolute Leckageprävention zu gewährleisten, bevor ein Gerät die Anlage verlässt.
Die 90°-Krümmung wird auf exakte Maßtoleranzen gefertigt. Um die Wirksamkeit dieser Präzision zu maximieren, stellen wir standardisierte Installations- und Befestigungsspezifikationen zur Verfügung. Wir empfehlen dringend, die berechneten Schraubendrehmomentrichtlinien zu befolgen und eine diagonale, abwechselnde Anzugsreihenfolge zu verwenden. Dieser methodische Ansatz stellt sicher, dass die Klemmkraft gleichmäßig über die Flanschfläche verteilt wird, wodurch mechanische Verformungen wirksam verhindert und eine dauerhafte, leckagefreie Abdichtung gewährleistet wird.
Wir bieten ein breites Spektrum an Rohrdurchmesserauswahlen und kundenspezifischen Dienstleistungen für nicht standardmäßige Flanschbohrungen. Diese Flexibilität ermöglicht es uns, die einzigartigen, hochspezifischen Anforderungen komplexer Engineering-Projekte zu erfüllen und sicherzustellen, dass unsere Kunden Komponenten erhalten, die perfekt auf ihre proprietären Systemarchitekturen zugeschnitten sind.
Um bei der Ankunft einen makellosen Zustand zu gewährleisten, sind alle Einrichtungsgegenstände mit hochfesten Holzpaletten und verstärkten Eisenrahmen gesichert. Unterstützt durch eine effiziente globale Lieferkette garantieren wir die pünktliche Lieferung großer technischer Aufträge und schützen Ihre Projektzeitpläne vor unerwarteten Transportverzögerungen.
Unsere Produktionsstätten unterliegen einem vollständig zertifizierten ISO9001-Qualitätsmanagementsystem und verfügen über NSF-Zulassungen für die Trinkwasserhygiene. Wir begrüßen strenge Fabrikaudits durch Dritte, gestützt auf umfassende Forschungs- und Entwicklungskapazitäten, die Produktinnovation und -zuverlässigkeit kontinuierlich vorantreiben.
Wir stehen mit umfassenden Garantiezusagen hinter unseren Produkten. Kunden erhalten detaillierte Installationshandbücher und haben Zugang zu technischer Anleitung aus der Ferne oder vor Ort durch unser spezialisiertes Ingenieurteam, wodurch die Betriebsrisiken des Projekts erheblich gemindert und eine reibungslose Systeminbetriebnahme gewährleistet wird.
Lose Flansche bieten während der Ausrichtungsphase eine entscheidende Rotationsflexibilität und ermöglichen es den Installationsteams, die Bolzenlöcher perfekt aufeinander abzustimmen, ohne die Hauptrohrachse zu verdrehen oder zu belasten. Diese Konstruktion ist für zukünftige Wartungseinsätze außerordentlich vorteilhaft. Im Gegensatz zu festen Muffenverbindungen, die dauerhaft verbunden sind und eine zerstörerische Entfernung erfordern, kann der Flansch abgeschraubt und das Fitting seitlich entfernt werden, ohne dass das Rohr durchtrennt werden muss.
Ja, die strategische Kombination aus der Fusion Bonded Epoxy (FBE)-Beschichtung und dem UPVC-Kern bietet eine hervorragende chemische Widerstandsfähigkeit gegen ein breites Spektrum korrosiver Medien, einschließlich Säuren und Laugen. Wir empfehlen jedoch immer, vor der vollständigen Installation die spezifische chemische Kompatibilität und Konzentration Ihrer Flüssigkeit anhand unserer Materialsicherheitsgrenzwerte zu überprüfen, um eine maximale Langlebigkeit zu gewährleisten.
Während jede Richtungsänderung einen gewissen hydraulischen Widerstand mit sich bringt, verfügt diese Armatur über eine optimierte interne Krümmung, die speziell zur Minimierung von Druckverlusten entwickelt wurde. Die glatte, glasartige FBE-Auskleidung reduziert die Oberflächenreibung weiter und stellt sicher, dass die Flüssigkeit auch beim Durchlaufen des scharfen 90°-Übergangs eine effiziente, gleichmäßige Fließgeschwindigkeit beibehält.
Um eine maximale Dichtleistung zu erzielen, achten Sie genau auf die Kompatibilität und Auswahl des Zubehörs. Wir empfehlen, diese Armatur je nach Fluidmedium mit hochfesten, korrosionsbeständigen Schrauben und speziellen Dichtungsmaterialien wie PTFE oder komprimierten asbestfreien Fasern zu kombinieren. Gängige Alternativen wie EPDM oder Nitrilkautschuk eignen sich hervorragend für standardmäßige kommunale Wasseranwendungen. Stellen Sie immer sicher, dass die ausgewählte Dichtung dem chemischen und thermischen Profil Ihres Rohrleitungssystems entspricht.
