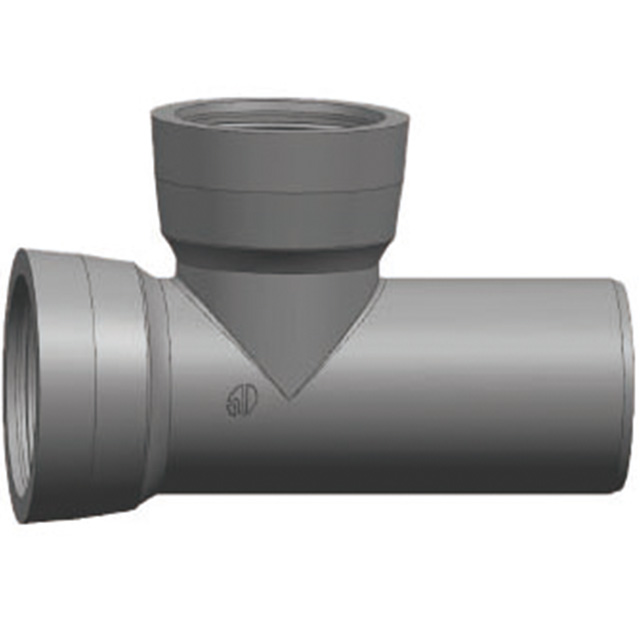

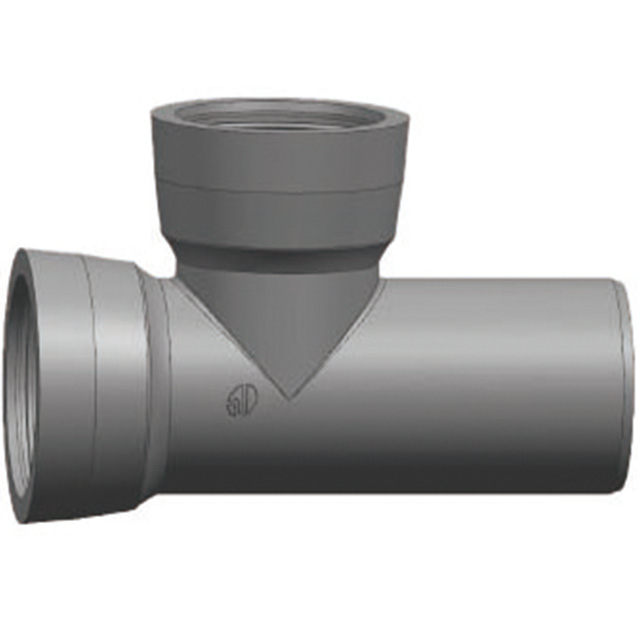

K12-Klasse-Steckzapfen-Abzweig-T-Stück

Produktübersicht

Das Stutzen-Abzweig-T-Stück der Klasse K12 stammt direkt von einem führenden Hersteller und wurde für Flüssigkeitsverteilungsnetze mit hoher Kapazität entwickelt. Als zuverlässiger Lieferant für große Infrastrukturen stellen wir dieses robuste Formstück aus duktilem Gusseisen bereit, um einen reibungslosen und sicheren Abzweigungsbetrieb von Rohrleitungen zu gewährleisten.

• Entwickelt für die Massenbeschaffung bei anspruchsvollen kommunalen und industriellen Projekten.
• Die Wandstärke der Klasse K12 garantiert eine außergewöhnliche mechanische Druckfestigkeit.
• Der vielseitige Größenbereich DN80 bis DN2000 eignet sich für verschiedene Rohrleitungskonfigurationen.
• Fortschrittliche mehrschichtige Korrosionsschutzauskleidungen, die auf langfristige Stabilität im Untergrund zugeschnitten sind.

Produktbeschreibung

Das Socket Spigot Tee mit Socket Branch ist eine Eckpfeilerkomponente für anspruchsvolle Flüssigkeitsdurchgangsarchitekturen. Dieses aus hochwertigem Sphäroguss geschmiedete Hochleistungs-Rohrverbindungsstück fühlt sich unglaublich solide und massiv an und spiegelt die sorgfältige Handwerkskunst wider, die für anspruchsvolle unterirdische und freiliegende Installationen erforderlich ist. Die dunkle, glatte Außenoberfläche der zinkreichen Bitumen- oder glatten Polyurethan-Beschichtung kommuniziert optisch die Widerstandsfähigkeit gegenüber rauen Umwelteinflüssen, während die präzise konturierten Muffen- und Spitzenden einen einwandfreien, sicheren Sitz versprechen. Im Gegensatz zu herkömmlichen Verbindungsstücken vereint dieses spezielle T-Stück die unnachgiebige Stabilität einer Zapfenverbindung mit dem adaptiven Komfort einer dedizierten Muffenverzweigung und schafft so einen zentralen Knotenpunkt, der Hauptleitungen teilt, ohne die Strömungsdynamik oder strukturelle Integrität zu beeinträchtigen.

Beim Umgang mit dieser Armatur wird durch das schiere Gewicht und die dickwandige Konstruktion sofort die Haltbarkeit der Klasse K12 deutlich. Es ist ausdrücklich darauf ausgelegt, als wichtiger Knotenpunkt in ausgedehnten Wasserverteilungsnetzen, Abwasseraufbereitungskomplexen und industriellen Flüssigkeitswegen zu fungieren. Durch die Abschwächung interner Turbulenzen und die gleichmäßige Verteilung der mechanischen Belastung auf die Verbindung wird das häufig auftretende Problem von Druckabfällen in der Nebenleitung und Ermüdung der Verbindung proaktiv gelöst. Die sorgfältig aufgetragenen Innenauskleidungen – sei es die glatte, kreidige Textur von Portlandzement oder die glasartige Oberfläche von Fusion Bonded Epoxy – stellen sicher, dass die transportierten Medien unverunreinigt bleiben und mit minimaler Reibung fließen. Diese Armatur verbindet nicht nur Rohre; Es stärkt das gesamte Netzwerk und reduziert die Notwendigkeit zukünftiger Ausgrabungen und Wartungseingriffe drastisch.

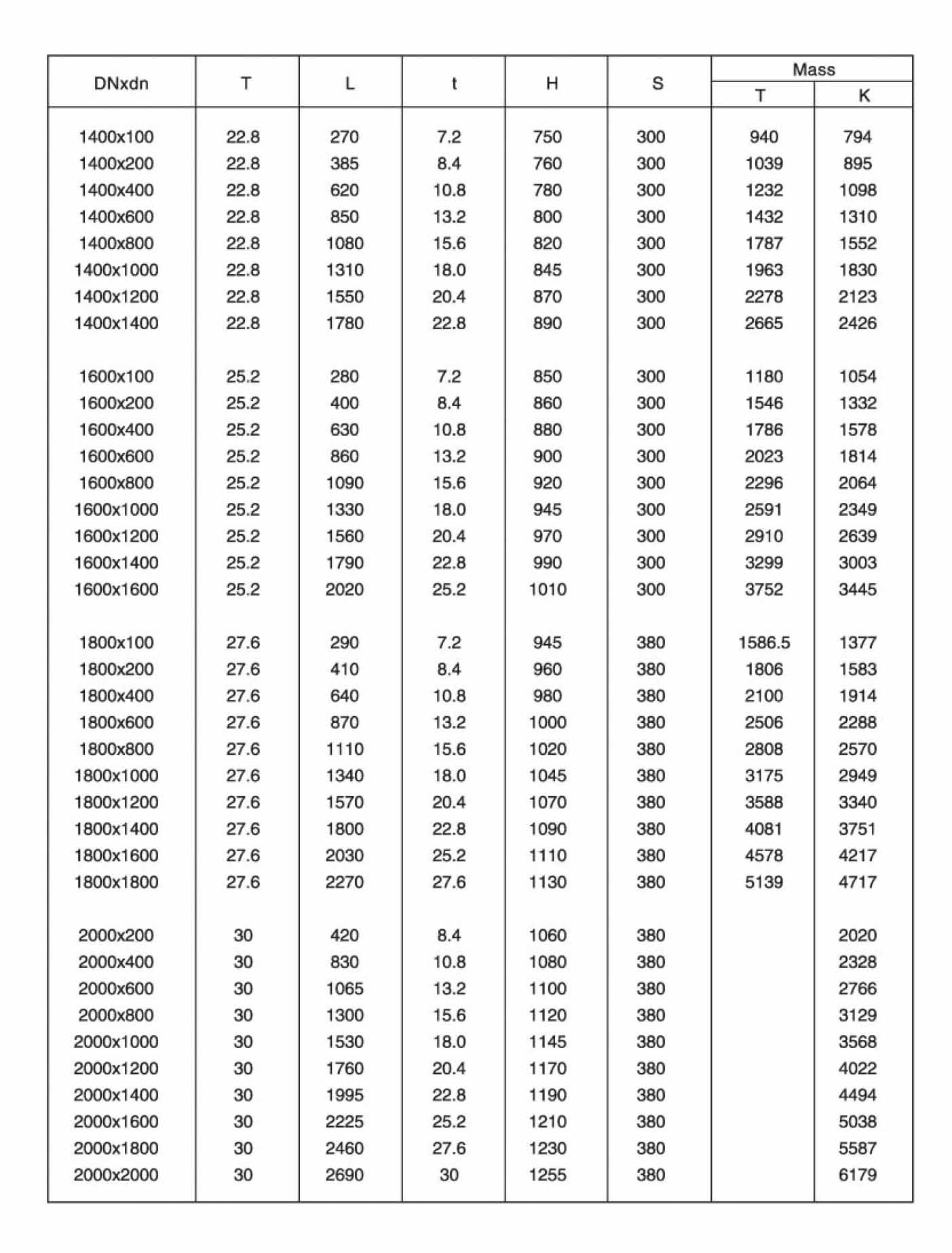

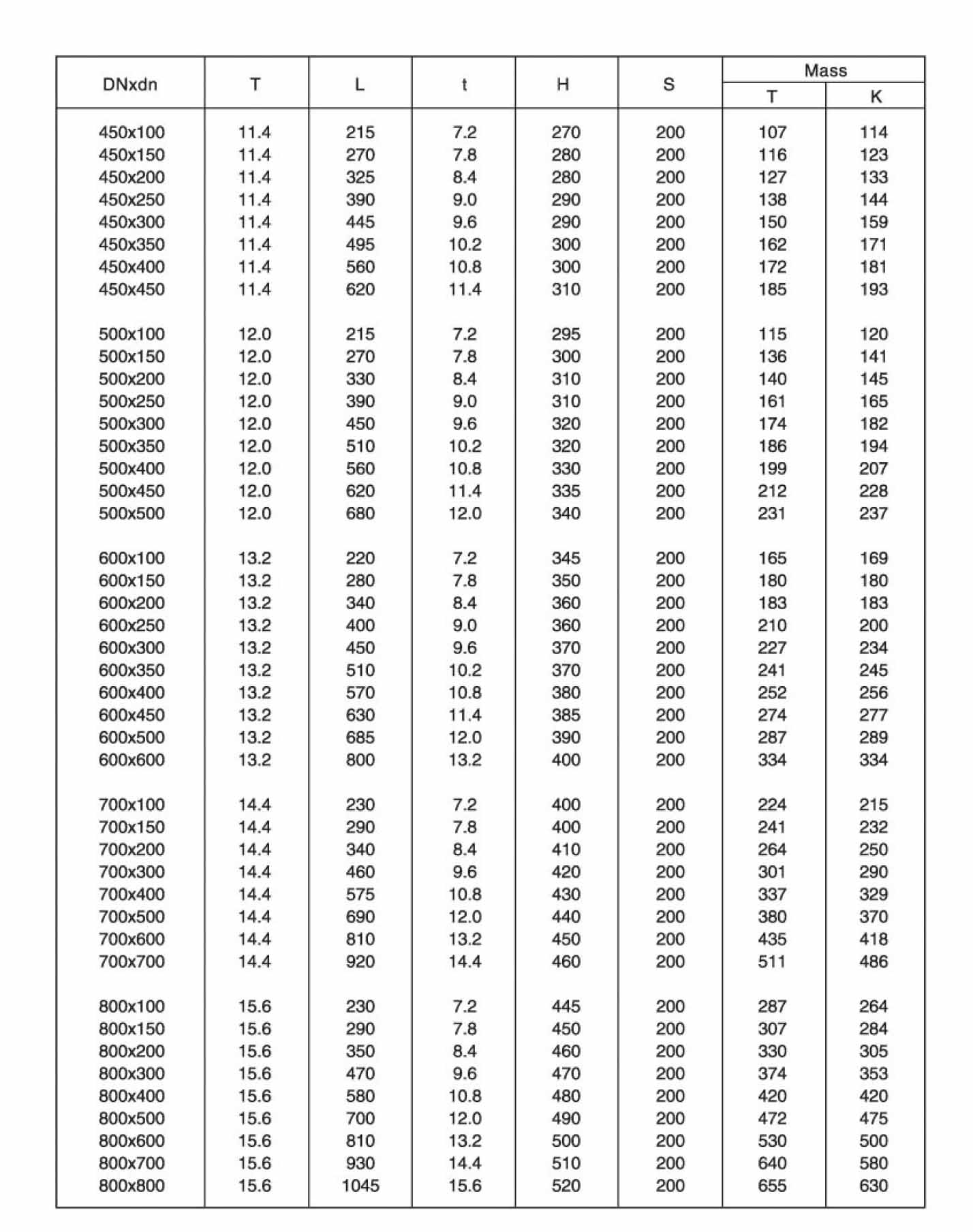

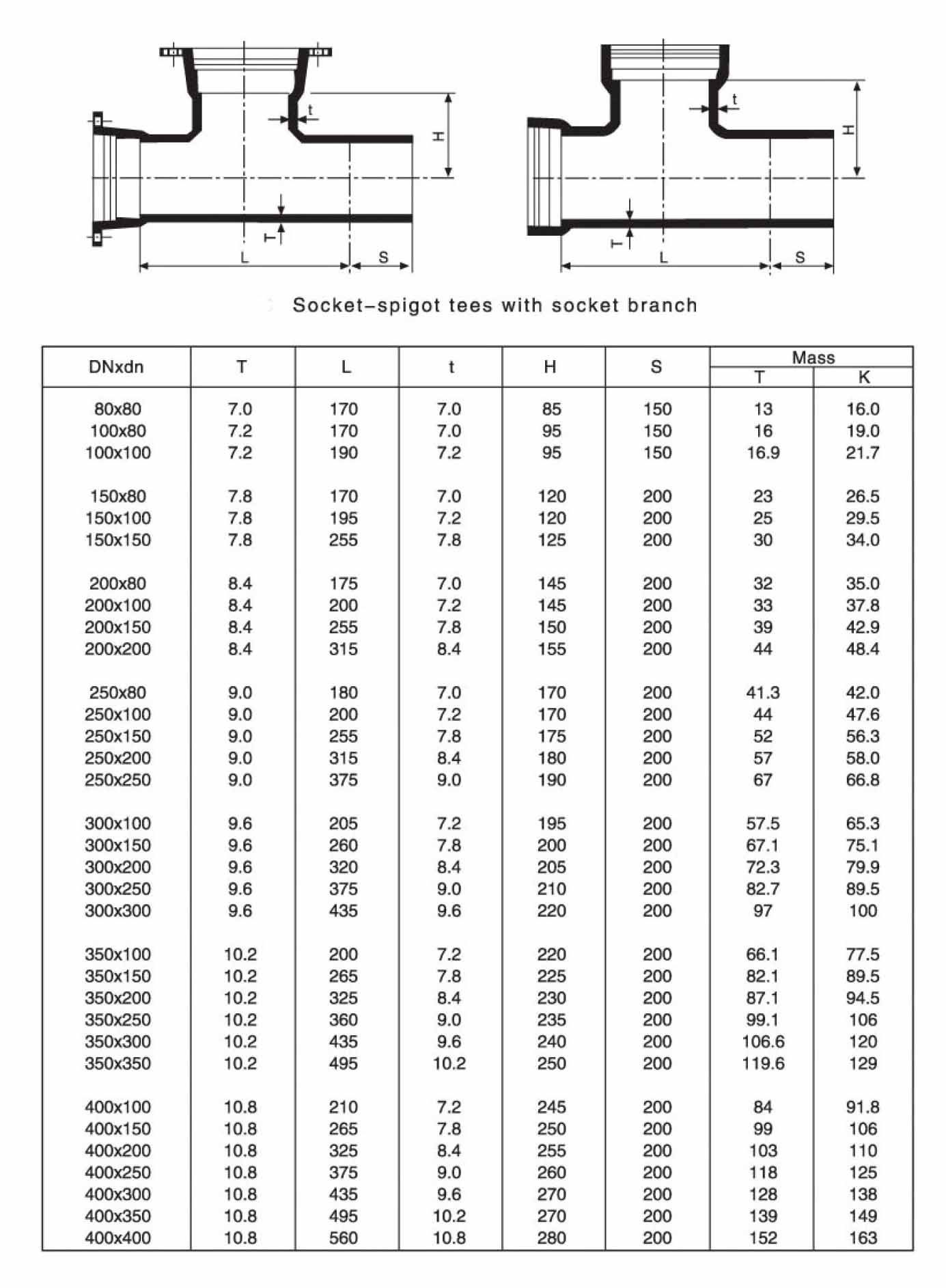

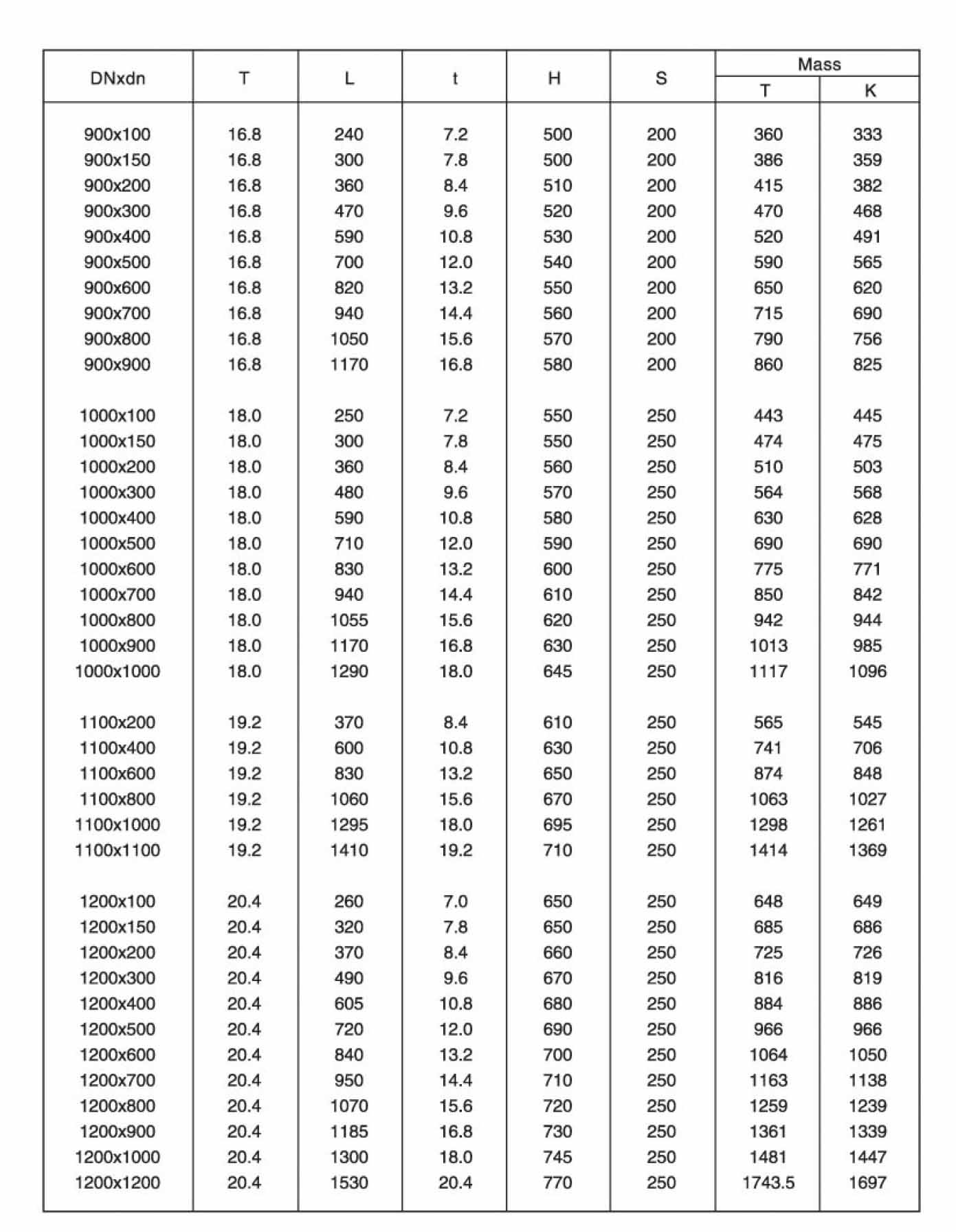

Produktspezifikationen

Die folgenden technischen Parameter beschreiben die genauen technischen Spezifikationen des K12-Klasse-Steckzapfen-Abzweig-T-Stücks. Diese Metriken gewährleisten die strikte Einhaltung internationaler technischer Standards und überprüfen die Betriebsgrenzen der Armatur für komplexe Flüssigkeitsverteilungsnetze.

Produktname	Muffen-T-Stück mit Muffenzweig
Material	Sphäroguss (EN GJS500-7 / 400-15)
Größenbereich	DN80 - DN2000
Wandstärke	Klasse K12
Ausführungsstandards	ISO2531 / EN545 / ISO7186 / BS EN598
Interne Korrosionsschutzauskleidung	Portlandzement, sulfatbeständiger Zement, Fusion Bonded Epoxy (FBE)
Äußere Korrosionsschutzbeschichtung	Zinkreiches Bitumen, Polyurethan (PU)
Verbindungstyp	Steckdosen-Zapfen-Struktur mit unabhängigem Steckdosenzweig
Maximaler Arbeitsdruck	1,0 / 1,6 / 2,5 MPa
Verwendbare Medien	Trinkwasser, Abwasser, Industrieflüssigkeiten, landwirtschaftliches Bewässerungswasser

Hauptmerkmale und Highlights

Dieses spezielle T-Stück wurde entwickelt, um die hartnäckigsten Herausforderungen im Pipeline-Verbindungsmanagement zu lösen und bietet beispiellose Betriebssicherheit. Das strategische Design minimiert die Installationsreibung und maximiert gleichzeitig die langfristige Zuverlässigkeit für anspruchsvolle Beschaffungsanforderungen.

• Dual-Security-Verbindungsdesign: Durch die Integration einer Hauptleitung mit Muffe und einer Muffenabzweigung entsteht ein einzigartig stabiler Verbindungspunkt, der eine Verbindungstrennung bei schweren Wasserschlägen verhindert.
• Optimierte Strömungsdynamik: Die interne Geometrie ist präzisionsgegossen, um Turbulenzen am Verzweigungspunkt zu reduzieren und eine gleichmäßige Druckabgabe an die Sekundärleitungen sicherzustellen.
• Außergewöhnliche Tragfähigkeit: Die robuste Wandstärke der Klasse K12 absorbiert problemlos schwere Bodenlasten und Verkehrsvibrationen bei der Installation in Direktvergrabungsanwendungen.
• Vereinfachte Ausrichtung: Das glatte, präzise bearbeitete Spitzende gleitet in angrenzende Muffen, wodurch die manuelle Arbeit und die Zeit schwerer Maschinen, die bei der Grabeninstallation erforderlich sind, erheblich reduziert werden.
• Null-Leckage-Garantie: In Kombination mit Standard-Elastomerdichtungen garantiert die Maßhaltigkeit der Muffenprofile eine wasserdichte Abdichtung selbst bei einem Arbeitsdruck von 2,5 MPa.

Materielle und körperliche Stärke

Diese aus hochwertigem Sphäroguss gefertigte Armatur definiert die strukturelle Belastbarkeit beim Flüssigkeitstransport neu. Die inhärente Duktilität des Materials ermöglicht es ihm, extreme mechanische Beanspruchungen zu absorbieren, ohne zu brechen, was es zu einem unverzichtbaren Vermögenswert für anspruchsvolle Infrastrukturen macht.

• Wandstärke der Klasse K12: Bietet einen außergewöhnlichen Sicherheitsspielraum gegen interne Druckstöße und externe Quetschkräfte und senkt das Risiko eines katastrophalen Pipeline-Ausfalls drastisch.
• Hochfestes duktiles Gusseisen: Durch die Verwendung von EN GJS500-7/400-15-Material weist das Fitting eine Streckgrenze auf, die mit der von Kohlenstoffstahl mithalten kann, während die überlegene Korrosionsbeständigkeit von Gusseisen erhalten bleibt.
• Vibrationsdämpfung: Die dichte Molekularstruktur des Eisens absorbiert effektiv Vibrationen von nahegelegenen schweren Maschinen oder dem Straßenverkehr und schützt so die Integrität der Verbindungsdichtungen über Jahrzehnte hinweg im Dauereinsatz.

Größenabdeckung und technische Kompatibilität

Die Beschaffungsverwaltung für umfangreiche Pipelinenetze erfordert standardisierte, vielseitige Komponenten. Dieses T-Stück beseitigt Kompatibilitätsengpässe, indem es ein außergewöhnlich breites Spektrum an Abmessungen bietet und sich nahtlos in praktisch jeden Projektentwurf integrieren lässt.

• Umfangreicher DN80- bis DN2000-Bereich: Ganz gleich, ob Sie eine kleine gewerbliche Wasserleitung abzweigen oder große kommunale Leitungen leiten, die umfassende Größenverfügbarkeit gewährleistet eine perfekte Anpassung an das erforderliche Durchflussvolumen.
• Universelle Standardausrichtung: Die sorgfältig kalibrierten Außendurchmesser und Muffentiefen gewährleisten eine einwandfreie Integration in bestehende standardisierte Rohrleitungen, sodass keine kundenspezifischen Übergangsadapter erforderlich sind.
• Optimierte Bestandsverwaltung: Durch die Standardisierung auf einen einzigen, äußerst anpassungsfähigen Anschlusstyp für verschiedene Durchmesser können Beschaffungsteams die Bestandskomplexität und den Lageraufwand erheblich reduzieren.

Mehrschichtiger Korrosionsschutz und Langlebigkeit

Unterirdische Umgebungen sind bekanntermaßen lebensfeindlich und setzen Rohrleitungen ständiger Feuchtigkeit, sauren Böden und aggressiven inneren Flüssigkeiten aus. Diese Armatur nutzt ein hochgradig anpassbares Abwehrsystem mit mehreren Barrieren, um diese Bedrohungen zu neutralisieren und eine längere Betriebslebensdauer zu gewährleisten.

• Innenauskleidungen in Lebensmittelqualität: Optionen wie Portlandzement bieten eine sichere, glatte Barriere für Trinkwasser, verhindern aktiv Rostbildung und sorgen für eine makellose Wasserqualität.
• Aggressive Medienabwehr: Für Abwasser- oder Industrieanwendungen bilden die sulfatbeständigen Zement- oder Fusion Bonded Epoxy (FBE)-Auskleidungen einen undurchdringlichen Schutz gegen aggressive chemische Zersetzung und abrasiven Partikelverschleiß.
• Undurchlässige Außenbeschichtungen: Die Anwendung von zinkhaltigem Bitumen oder hochentwickeltem Polyurethan (PU) dichtet das Sphärogusseisen gegen korrosive Bodenelemente, elektrische Streuströme und das Eindringen von Grundwasser ab.
• Reduzierung der Lebenszykluskosten: Durch die Verhinderung einer vorzeitigen Verschlechterung machen diese Schutzschichten im Wesentlichen die Notwendigkeit kostspieliger Ausgrabungen und Ersetzungen in der Mitte des Lebenszyklus überflüssig und maximieren so die Rendite von Infrastrukturinvestitionen.

Strukturelles Design und Verbindungszuverlässigkeit

Die architektonische Geometrie einer Rohrleitungsverbindung bestimmt ihre Fähigkeit, schwankenden Drücken standzuhalten. Die innovative Muffen-Zapfen-Konfiguration dieses T-Stücks wurde speziell entwickelt, um Spannungen zu verteilen und die absolute Dichtungsintegrität in allen Betriebszuständen aufrechtzuerhalten.

• Spannungsverteilende Nabe: Die Übergangszonen zwischen dem Hauptkörper und der Verzweigungsbuchse sind verdickt und weisen einen sanften Radius auf, wodurch Spannungskonzentrationen vermieden werden, die typischerweise zu Mikrorissen führen.
• Tiefsteckmuffen: Die größere Tiefe der Abzweigmuffe sorgt für eine hervorragende seitliche Abstützung des Verbindungsrohrs und verhindert so eine durch Bodensetzung verursachte Winkelabweichung.
• Hochgeschwindigkeitsstabilität: Die robuste Zapfenverbindung verankert die Armatur fest in der Hauptleitung und verhindert so axiale Bewegungen und Verbindungstrennungen selbst bei schneller Strömungsbeschleunigung oder Wasserschlagstößen.

Internationale Standards und Qualitätssicherung

Für große Infrastrukturentwickler ist ein Komponentenausfall einfach keine Option. Jede Einheit durchläuft ein strenges, mehrstufiges Inspektionsprotokoll, um sicherzustellen, dass sie den anspruchsvollen Anforderungen globaler Ingenieurbehörden und strengen Ausschreibungsspezifikationen entspricht.

• Strikte Einhaltung gesetzlicher Vorschriften: Hergestellt unter strikter Einhaltung von ISO2531, EN545, ISO7186 und BS EN598, wodurch eine universelle Akzeptanz für internationale Infrastrukturausschreibungen gewährleistet wird.
• Hydrostatische Druckprüfung: Jede Armatur wird vor dem Versand intensiven hydrostatischen Druckprüfungen unterzogen, um Porosität und absolute Dichtheit bei maximaler Nennlast zu gewährleisten.
• Präzise Maßprüfungen: Lasergesteuerte Mikrometer überprüfen, ob jede Zapfenschräge und jede Muffennut innerhalb mikroskopischer Toleranzen liegt, um eine perfekte, problemlose Passung auf der Baustelle zu gewährleisten.
• Materialrückverfolgbarkeit: Eine umfassende metallurgische Dokumentation begleitet die Produktionscharge und bietet vollständige Transparenz über die chemische Zusammensetzung und die physikalischen Eigenschaften des Sphärogusses.

Vielfältige Anwendungsszenarien

Die Kombination aus extremer Drucktoleranz, vielseitiger Dimensionierung und individueller Korrosionsbeständigkeit macht dieses T-Stück zu einer universellen Lösung für eine Vielzahl anspruchsvoller Branchen. Es dient als kritischer Schnittpunkt für die wichtigsten Fluidnetzwerke der Welt.

• Kommunale Wasserverteilung: Dient als zuverlässiger Verzweigungspunkt für die Leitung von Hochdruck-Trinkwasser aus Primärreservoirs in weitläufige Wohn- und Gewerbegebiete ohne Druckverlust.
• Abwassermanagement: Die hochbeständigen Innenauskleidungen bewältigen die korrosive Natur des Rohabwassers und leiten das Abwasser sicher zwischen Sammelnetzen und Aufbereitungsbecken um.
• Industrielle Flüssigkeitsführung: Bietet die erforderliche strukturelle Integrität, um Kühlwasser, Prozesschemikalien oder Industrieschlämme in großen Produktions- und Chemieverarbeitungsanlagen sicher umzuleiten.
• Landwirtschaftliche Bewässerungszentren: Verteilt große Wassermengen aus den Hauptversorgungsstraßen effizient in lokalisierte Bewässerungskanäle und sorgt so für eine gleichmäßige Hydratation auf weitläufigen landwirtschaftlichen Flächen.

Warum sollten Sie mit uns zusammenarbeiten?

Um eine zuverlässige Lieferkette für Hochleistungs-Pipelinekomponenten sicherzustellen, ist ein Partner erforderlich, der die Komplexität der Ausführung groß angelegter Infrastrukturen versteht. Wir bieten mehr als nur Premium-Armaturen; Wir liefern umfassende Beschaffungslösungen, die auf Großabnehmer und Großprojektauftragnehmer zugeschnitten sind.

• Skalierbare Produktionskapazität: Unsere fortschrittlichen Produktionsanlagen sind für die Abwicklung von Großaufträgen mit kurzen Durchlaufzeiten ausgestattet und stellen sicher, dass Ihre Projektzeitpläne niemals durch Materialengpässe beeinträchtigt werden.
• Wirtschaftlichkeit direkt aus der Quelle: Durch den Wegfall von Zwischenhändlern bieten wir äußerst wettbewerbsfähige Preisstrukturen, die Ihr Projektbeschaffungsbudget erheblich optimieren, ohne dass die technische Qualität darunter leidet.
• Maßgeschneiderte technische Unterstützung: Unser technisches Team arbeitet eng mit Ihren Ingenieuren zusammen, um die optimalen Auskleidungs-, Beschichtungs- und Druckklassenkonfigurationen speziell für die besonderen Umweltherausforderungen Ihres Projekts auszuwählen.
• Globale Logistikexpertise: Wir verfügen über umfassende Erfahrung in der Koordinierung komplexer internationaler Transporte und stellen sicher, dass hochbelastbare Sphärogusskomponenten sicher und pünktlich an Ihrem Standort ankommen.

Häufig gestellte Fragen

Was macht die Wandstärke der Klasse K12 für dieses T-Stück so überlegen?

Die Bezeichnung Klasse K12 weist auf eine deutlich dickere Wandung im Vergleich zu Standard-K9-Fittings hin. Diese zusätzliche Masse bietet eine überlegene Widerstandsfähigkeit gegen interne Druckstöße, die allgemein als Wasserschlag bekannt sind, und externe mechanische Belastungen wie starke Bodenbedeckung und Verkehrserschütterungen. Es ist die bevorzugte Wahl für kritische Infrastrukturen, bei denen langfristige Haltbarkeit und Null-Fehler-Raten streng vorgeschrieben sind.

Kann die Innenauskleidung an hochkorrosive Industrieabwässer angepasst werden?

Ja, der interne Schutz kann individuell angepasst werden. Während Portlandzement für Trinkwasser Standard ist, empfehlen wir für Industrieabwässer dringend unsere fusionsgebundenen Epoxidharz- (FBE) oder sulfatbeständigen Zementauskleidungen. Diese speziellen Auskleidungen bilden eine undurchlässige Barriere gegen aggressive Chemikalien, Säuren und abrasive Partikel und verhindern so eine vorzeitige Verschlechterung des Eisenkerns.

Wie verbessert das Muffen-Zapfen-Design die Installationseffizienz?

Die Muffen-Zapfen-Konfiguration verkürzt die Installationszeit im Vergleich zu Alternativen mit Flansch drastisch. Das Spitzende lässt sich problemlos in die Muffe des angrenzenden Rohrs einführen und erfordert lediglich eine Standard-Elastomerdichtung, um eine Hochdruckdichtung zu erreichen. Dieser Aufsteckverbindungsmechanismus macht ein zeitaufwändiges Anziehen der Schrauben überflüssig und ermöglicht eine leichte Winkelabweichung, um unebene Grabenbetten auszugleichen.

Sind diese Armaturen für die direkte Erdverlegung in stark sauren Böden geeignet?

Absolut. Bei aggressiven Bodenverhältnissen wird die Armatur mit einer hochbelastbaren zinkreichen Bitumenschicht oder einer hochentwickelten Polyurethanschicht (PU) beschichtet. Diese Außenbeschichtungen fungieren als Opfer- und physikalische Barriere, neutralisieren korrosive Elemente im Boden und verhindern, dass Grundwasser mit dem Sphäroguss in Wechselwirkung tritt. Dadurch wird ein jahrzehntelang zuverlässiger Betrieb unter Tage gewährleistet, ohne dass eine zusätzliche Umhüllung erforderlich ist.

Welchen internationalen Standards entsprechen diese Abzweig-T-Stücke?

Unsere Armaturen werden sorgfältig hergestellt und in strikter Übereinstimmung mit den wichtigsten globalen Standards getestet, darunter ISO2531, EN545, ISO7186 und BS EN598. Diese umfassende Konformität garantiert, dass die Abmessungen, die Materialstärke und die Druckstufen den strengen Anforderungen internationaler Wasserbehörden und groß angelegter technischer Ausschreibungen weltweit entsprechen.
