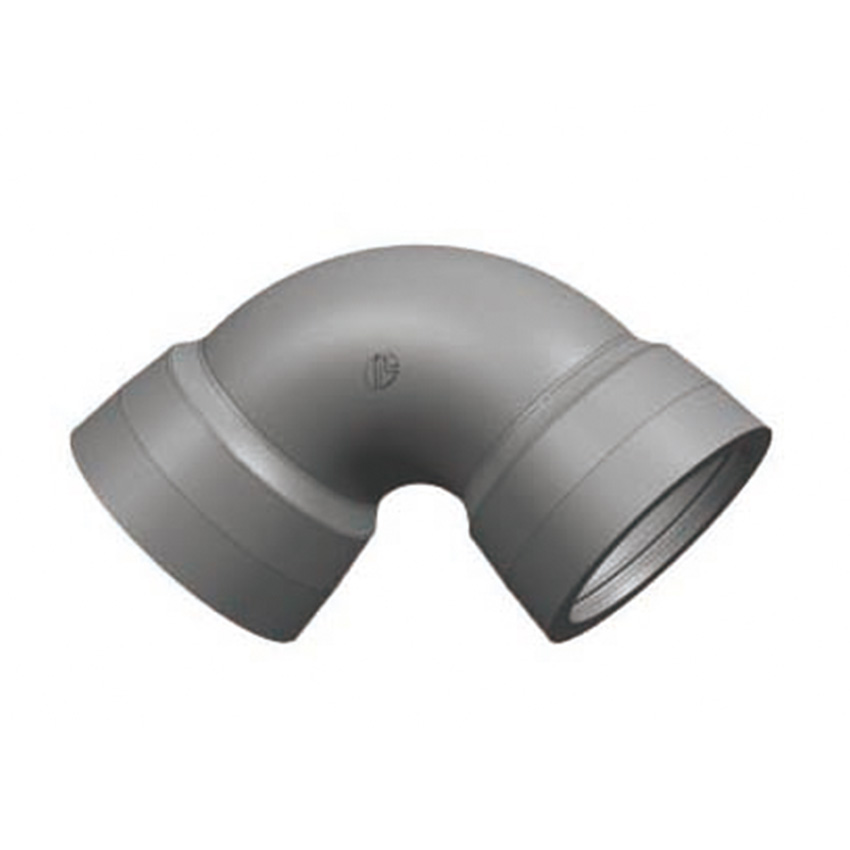

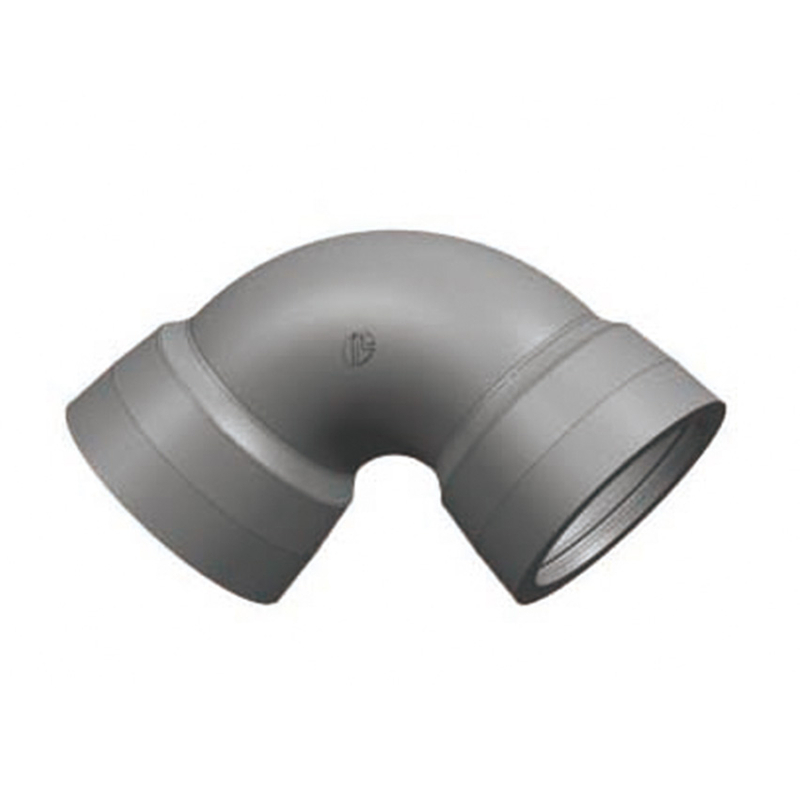

Der 90°-Muffenbogen dient als entscheidende Richtungskomponente für moderne Flüssigkeitstransportnetze und wurde speziell dafür entwickelt, den Rohrleitungsfluss mit absoluter Präzision umzuleiten. Dieses Fitting ist sowohl in Doppelmuffen- als auch in Muffen-Zapfen-Konfiguration erhältlich und bietet genau die mechanische Flexibilität, die für komplexe Standortlayouts erforderlich ist. Unabhängig davon, ob ein Projekt die direkte Verbindung zweier identischer Rohre oder die Integration einer Rohrleitung in ein Zapfenventil oder eine Pumpstation erfordert, sorgt diese Komponente für einen sicheren, leckagefreien Übergang. Durch die Integration fortschrittlicher Fluiddynamik in die interne Geometrie – insbesondere eines langen Schwenkradius und sanfter Übergangskurven – minimiert die Biegung aktiv Druckverluste und verhindert die Ansammlung von Schwebstoffen, die häufig zu Verstopfungen führen. Die robuste Struktur und die optisch einwandfreie Innenverarbeitung spiegeln den erstklassigen Herstellungsprozess wider. Es wurde für eine umfassende Kompatibilität in Wohn-, Gewerbe- und Industrieumgebungen entwickelt und sorgt für konsistente Geschwindigkeitsprofile bei gleichzeitiger Verringerung des Risikos von durch Turbulenzen verursachten Vibrationen, was zu langfristiger Zuverlässigkeit in verschiedenen Betriebsumgebungen führt.
Sowohl mit der Doppelmuffen- als auch mit der Muffen-Zapfen-Ausführung passt sich die Armatur mühelos an unvorhersehbare Installationsszenarien an. Die Doppelmuffen-Variante ist ideal für die Verbindung zweier Rohre mit glattem Ende und sorgt so für einen festen mechanischen Halt. Umgekehrt vereinfacht die Muffen-Zapfen-Version den direkten Anschluss an Ventile, Pumpen oder Spezialanschlüsse mit Zapfenende, wodurch der Bedarf an zusätzlichen Adaptern reduziert wird. Diese standardisierte Sockelgeometrie senkt die Hürde für Außendienstteams erheblich und ermöglicht eine schnelle, werkzeugfreundliche Montage, die den manuellen Arbeitsaufwand reduziert und die Projektzeitpläne beschleunigt.
Die Biegung entspricht ISO2531/EN545/EN15189 und anderen strengen internationalen Standards und erfüllt globale Qualitäts- und Sicherheitsanforderungen. Jede einzelne Einheit wird unter einem strengen Qualitätsmanagementsystem nach ISO 9001 hergestellt und strengen Maßhaltigkeitsprüfungen unterzogen, um eine Null-Fehler-Toleranz einzuhalten. Diese umfassende Zertifizierung stellt die vollständige Kompatibilität mit bestehenden Rohrleitungssystemen sicher und garantiert eine konstante Leistung in kritischen Anwendungen, bei denen strukturelles Versagen keine Option ist.
Mit einer breiten Palette an Innenauskleidungen (einschließlich FBE, Epoxidfarbe und Zement) und Außenbeschichtungen (wie zinkreiches Bitumen und PU) widersteht der Bogen aktiv aggressiver Korrosion, Sedimentabrieb und chemischer Zersetzung. Beim Auftragen dieser Schutzschichten kommt eine automatisierte Präzisionsbeschichtungstechnologie zum Einsatz, die eine gleichmäßige, undurchdringliche Barriere gewährleistet. Seine robuste Konstruktion hält hohen Drücken und schnellen Durchflussraten souverän stand, ohne die Materialintegrität über Jahrzehnte hinweg im Dauereinsatz zu beeinträchtigen.
Diese Armatur ist in Wohn- und Gewerbegebäuden für komplexe Sanitärsysteme weit verbreitet und unverzichtbar für Badezimmer- und Küchenleitungen sowie Heiz- und Kühlkanäle. Es leitet den Wasserfluss effektiv um scharfe Strukturecken und durch begrenzte Wandräume um und optimiert so die Layoutflexibilität für Architekturplaner. Die akustischen Dämpfungseigenschaften der dickwandigen Konstruktion tragen außerdem dazu bei, Wasserschlaggeräusche zu minimieren und so den Komfort der Gebäudenutzer zu erhöhen.
Unverzichtbar für große kommunale Wasserversorgungs- und -verteilungsnetze, Regenwasserentwässerungssysteme und Abwassersammelleitungen. Es ermöglicht zuverlässige, leckagefreie Richtungsänderungen sowohl in unterirdischen Gräben als auch in oberirdischen Rohrleitungsnetzen und sorgt so für einen hocheffizienten Flüssigkeitstransport. Durch die Aufrechterhaltung der strukturellen Integrität auch unter der Belastung durch starke Verkehrslasten oder sich bewegende Böden können Kommunen kostspielige Notgrabungen und Betriebsunterbrechungen vermeiden.
Wird häufig in industriellen Prozessrohren, landwirtschaftlichen Bewässerungsnetzen und kritischen Feuerlöschsystemen eingesetzt. Seine einzigartige Fähigkeit, verschiedene, manchmal abrasive Flüssigkeiten unter schwankenden Betriebsbedingungen zu verarbeiten, macht ihn zur ersten Wahl für Fabriken, Verarbeitungsbetriebe und öffentliche Einrichtungen. Die Armatur stellt sicher, dass die Wasserversorgung in großen Mengen unterbrechungsfrei bleibt, wodurch die Betriebszeit der Fabrik gesichert und wertvolle Landschaftsanlagen geschützt werden.
Der als Klasse K12 eingestufte Bogen ist so konstruiert, dass er mäßigen bis extrem hohen Drücken standhält, sodass er sowohl für Wohnanlagen mit geringem Durchfluss als auch für Industriesysteme mit hohem Durchfluss geeignet ist. Vor Verlassen des Werks wird jede Einheit strengen mechanischen Tests unterzogen, einschließlich Zugfestigkeitsbewertungen, Prüfungen der Schlagfestigkeit und Hochdruck-Hydrostattests. Dadurch wird sichergestellt, dass die Armatur ihre strukturelle Integrität auch bei starken geologischen Setzungen oder extremen Wasserstößen behält.
Hergestellt aus hochfesten Grundmaterialien, die eine außergewöhnliche Schlagfestigkeit und Dimensionsstabilität bieten. Die Optionen für die Innenauskleidung und die Außenbeschichtung werden sorgfältig ausgewählt, um die langfristige Haltbarkeit zu verbessern. FBE (Fusion Bonded Epoxy) bleibt aufgrund seiner hervorragenden Korrosionsbeständigkeit eine beliebte Wahl und bildet eine glatte, glasartige innere Barriere, die Mineralablagerungen abwehrt.
| Beschichtungsort | Verfügbare Optionen | Hauptvorteil |
|---|---|---|
| Innenfutter | FBE, Epoxidfarbe, Zement | Verhindert Ablagerungen und innere Korrosion |
| Außenbeschichtung | Zinkreiches Bitumen, PU | Schützt vor Bodensäure und Feuchtigkeit |

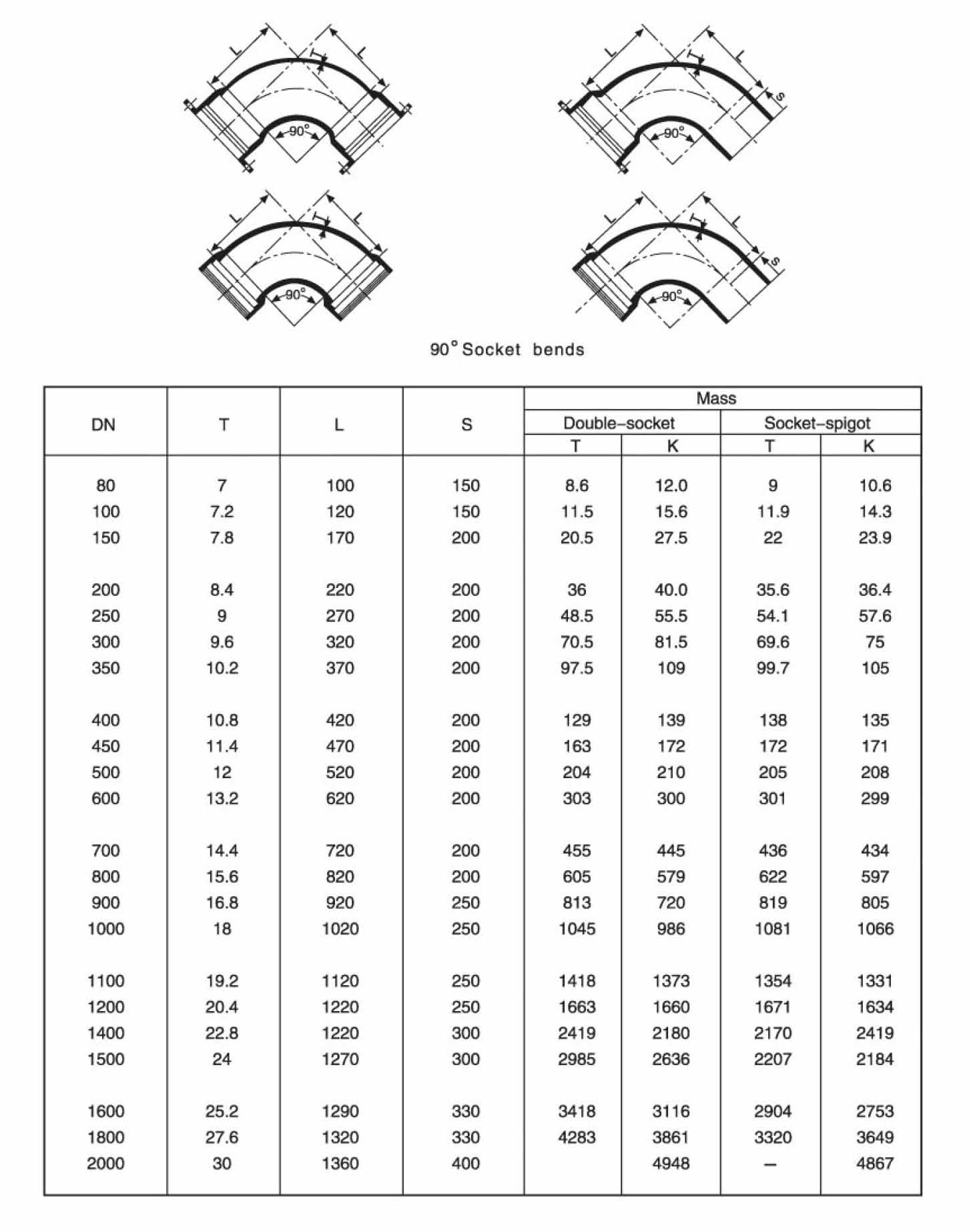

Der 90-Grad-Winkel wird im strengen Präzisionsgussverfahren hergestellt, um eine gleichmäßige Strömungsrichtung und einen minimalen Druckabfall im gesamten Netzwerk zu gewährleisten. Die Muffenmaße sind so optimiert, dass sie perfekt zu Standardrohrgrößen passen und eine sichere, auslaufsichere Verbindung bei minimalem Installationsaufwand gewährleisten. Für Projekte, die einzigartige Konfigurationen erfordern, stehen Anpassungsdienste für nicht standardmäßige Größen und bestimmte Winkel zur Verfügung. Darüber hinaus können vorgefertigte Rohrabschnitte geliefert werden, um die Schweiß- und Montagezeit vor Ort drastisch zu reduzieren.
Die Doppelmuffenkonfiguration verfügt über zwei Aufnahmemuffen, die speziell für die Verbindung zweier Rohre mit glatten Enden konzipiert sind, wodurch ein kontinuierlicher Rohrleitungsverlauf entsteht. Im Gegensatz dazu umfasst das Muffen-Zapfen-Design eine Aufnahmemuffe und ein eingesetztes Zapfenende und ermöglicht so den direkten Anschluss an eine Muffenarmatur, ein Ventil oder eine mechanische Komponente, ohne dass zusätzliche Flanschadapter erforderlich sind. Projektmanager sollten die Konfiguration basierend auf dem spezifischen mechanischen Layout und den Verbindungsmethoden ihres Rohrleitungsnetzwerks auswählen.
Während er aufgrund der passenden Außendurchmesser häufig mit UPVC-Rohren kombiniert wird, ist der Bogen äußerst vielseitig und mit verschiedenen anderen Rohrmaterialien kompatibel – vorausgesetzt, sie entsprechen genau den Muffenabmessungen und Druckstufen. Um unterschiedliche Materialausdehnungsraten zu berücksichtigen, müssen geeignete Dichtungen verwendet werden. Wir empfehlen dringend, vor der Fertigstellung Ihrer Beschaffungsliste unser technisches Support-Team zu konsultieren, um spezifische Materialkompatibilitätsrichtlinien und Dichtungsempfehlungen zu erhalten.
Ja, die Einstufung der Klasse K12 und die robuste Konstruktion machen es hervorragend für den industriellen Hochdruckeinsatz geeignet. Die fortschrittlichen Schutzbeschichtungen und Innenauskleidungen sorgen dafür, dass es den strengen Anforderungen industrieller Flüssigkeiten problemlos standhält und verhindern abrasiven Verschleiß und chemische Angriffe. Seine geprüfte Drucktoleranz gewährleistet Sicherheit und Betriebskontinuität auch in Umgebungen, die häufigen Druckstößen und starken mechanischen Vibrationen ausgesetzt sind.
Um dringende technische Zeitpläne und groß angelegte Infrastrukturentwicklungen zu unterstützen, nutzen wir ein umfassendes globales Logistiknetzwerk und verfügen über umfangreiche versandfertige Lagerbestände für alle Standardkonfigurationen. Dies gewährleistet einen schnellen Versand und zuverlässige Lieferfristen, sodass auch die anspruchsvollsten Projektfristen eingehalten werden. Über die physische Lieferung hinaus erstreckt sich unser Engagement über den gesamten Produktlebenszyklus. Wir bieten umfangreiche After-Sales-Garantien, umfassende Installationsberatung und gründliche Systemkompatibilitätsbewertungen. Unser engagiertes technisches Support-Team steht den Außendienstteams jederzeit zur Verfügung, um sie durch komplexe Installationen zu führen, was letztlich die langfristigen Wartungskosten senkt und für völlige Sicherheit von der Beschaffung bis zur endgültigen Inbetriebnahme sorgt.
