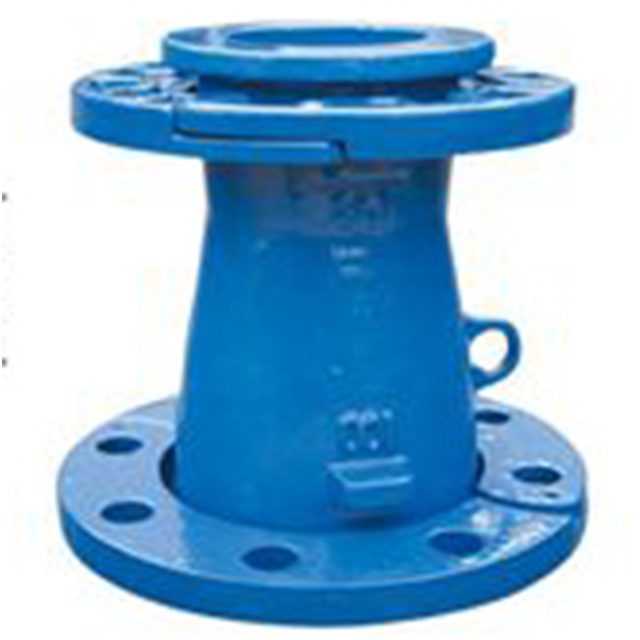

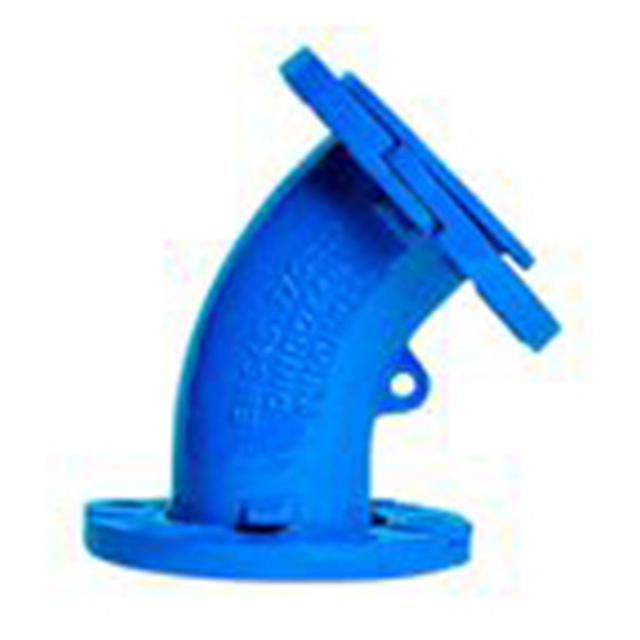

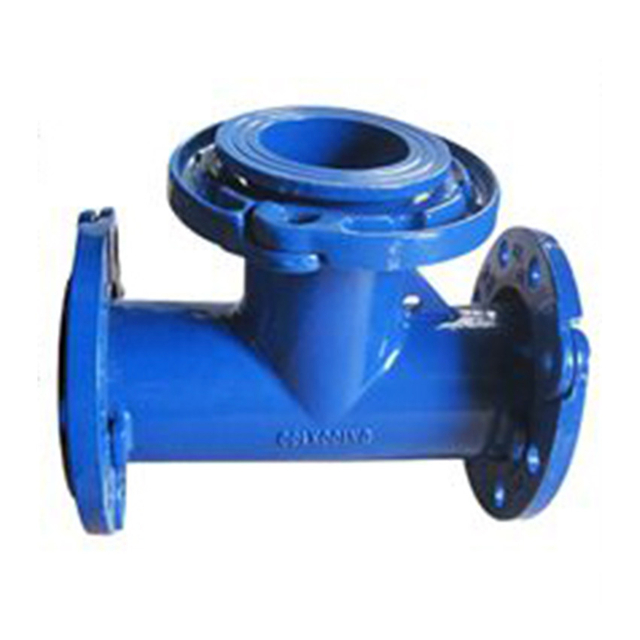

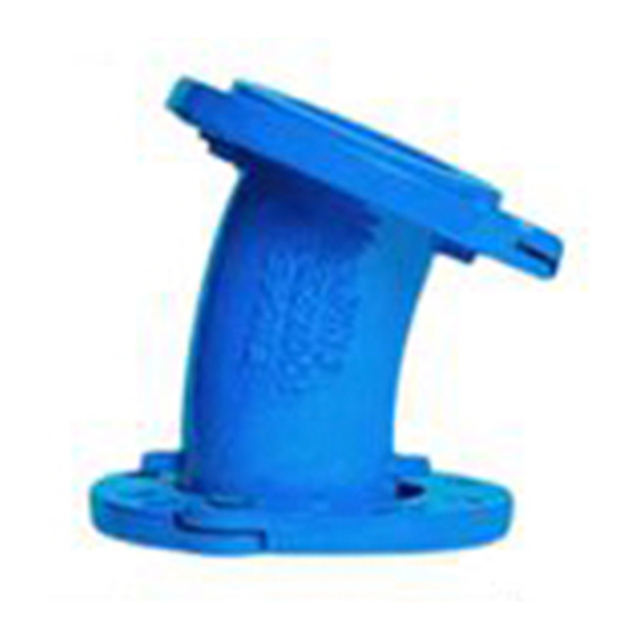

Ein Überblick über Formstücke mit losem Flansch aus duktilem Gusseisen
Lose Flanschverbindungen aus duktilem Gusseisen bieten eine vielseitige und effiziente Lösung für die Herstellung von Flanschverbindungen ohne Schweißen. Sie kombinieren die mechanische Festigkeit von Sphäroguss mit der Montageflexibilität eines losen Flanschsystems und ermöglichen so eine schnelle Installation, einfache Einstellung und zuverlässige Leistung in einem breiten Anwendungsspektrum.
1. Material und Herstellung
Kernmaterialien:
Körper aus duktilem Eisen (Güteklasse 500-7 oder höher) mit Kugelgraphitstruktur
Flansche aus Kohlenstoffstahl (ASTM A36) oder Sphäroguss
Dichtungen: EPDM/Nitril für Wasseranwendungen, Viton für chemische Anwendungen
Schrauben: Kohlenstoffstahl (ASTM A307) oder Edelstahl (ASTM A193)
Herstellungsmerkmale:
Gehäuse aus präzisionsgegossenem Sphäroguss mit gerillten Enden für den Sitz der Dichtung
Lose Flansche gleiten vor der Endmontage frei über das Rohr
Bearbeitete Flanschflächen nach den Standards RF (Raised Face) oder FF (Flat Face).
Korrosionsschutz durch Feuerverzinkung oder Epoxidbeschichtung
2. Leistungsmerkmale
Mechanische Leistung:
Druckstufe: PN10/16/25 (Klasse 150–300 psi)
Temperaturbereich: –30°C bis 120°C (EPDM-Dichtungen)
Winkelablenkungsfähigkeit: 3–5° pro Gelenk
Vibrationsdämpfung durch Gummidichtungsdesign
Dichtungsleistung:
Doppeldichtungssystem:
Primärdichtung: Gummidichtung in der Muffennut
Sekundärdichtung: Komprimierte Flanschdichtung
Erreicht unter Prüfdruck (1,5-facher Arbeitsdruck) keine Leckage und behält die Integrität bei Bodenbewegung oder Wärmeausdehnung bei.
Installation und Einstellung:
Einfache Schraubverbindung – kein Schweißen erforderlich
Visuelle Überprüfung der Ausrichtung vor dem Anziehen
Einstellbarer Rohrlängenausgleich (±50 mm)
Wiederverwendbare Flanschkomponenten
3. Dienstprogramm und Anwendungen
Hauptanwendungen:
Wasseraufbereitungsanlagen (Pumpen, Filter, Ventile)
Industrielle Rohrleitungen (Kühlwasser, chemische Prozesse)
Gebäudetechnik (HLK, Brandschutz)
Kommunale Netzwerke mit Anschluss an Flanschsysteme
Installationsvorteile:
40–60 % schnellere Installation im Vergleich zu Schweißverbindungen
Reduzierte Arbeitskosten (keine zertifizierten Schweißer erforderlich)
Ideal für beengte oder wartungsintensive Bereiche
Vollständig wiederverwendbare Flanschkomponenten
Technische Vorteile:
Verhindert elektrolytische Korrosion zwischen Metallen
Absorbiert Vibrationen und gleicht Wärmeausdehnungen aus
Beseitigt Schweißwärmeeinflusszonen
Technische Spezifikationen:
Normen: EN 545, EN 598, ISO 2531
Größenbereich: DN 80–600 (3″–24″)
Drucktest: 2,5× PN-Bewertung
Schraubendrehmoment: Gemäß ASME B16.5
Abschluss:
Formstücke mit losem Flansch aus duktilem Gusseisen bieten die Stärke von duktilem Guss und die Anpassungsfähigkeit eines modularen Systems. Sie vereinfachen die Installation, senken die Kosten und bieten eine hervorragende Vibrationsfestigkeit und Wiederverwendbarkeit, was sie ideal für moderne, wartungsorientierte Rohrleitungssysteme macht.
