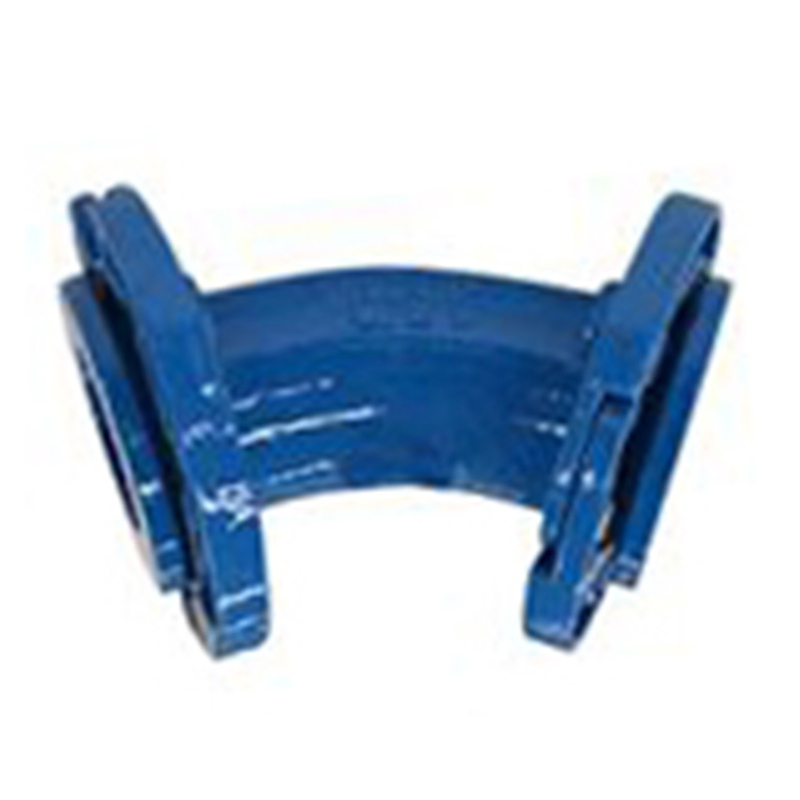

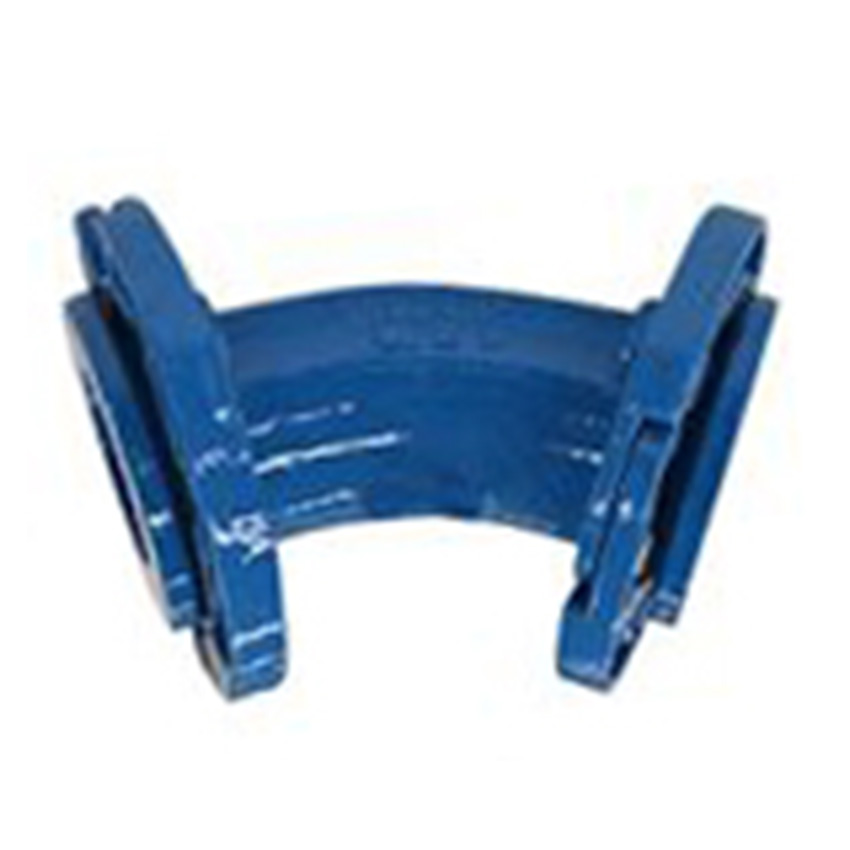

Der doppelt lose 11,25°-Bogen PN10 PN16 ist ein spezieller Rohrverbinder aus duktilem Gusseisen, der für Systeme entwickelt wurde, die sanfte Richtungsänderungen und eine flexible, wartungsfreundliche Montage erfordern. Das Design mit doppeltem Losflansch ermöglicht eine präzise Ausrichtung und einfache Demontage, während der Winkel von 11,25° den Druckverlust minimiert und für einen effizienten Flüssigkeitsfluss in Wasserversorgungs- und -aufbereitungsanwendungen sorgt.
| Menge: | |
|---|---|
Der doppelt lose 11,25°-Bogen PN10 PN16 wird direkt von einem führenden Hersteller und Lieferanten bezogen und ist für eine präzise Flüssigkeitsumleitung und mühelose Montage konzipiert. Diese industrietaugliche Armatur kombiniert fortschrittliche Materialien mit einem innovativen losen Flanschmechanismus, um die Systemwartung und die Betriebslebensdauer zu optimieren.
Der PN10 PN16 Double Loose 11,25°-Bogen stellt einen Höhepunkt der modernen Fluidübertragungstechnik dar und wurde sorgfältig gefertigt, um strukturelle Integrität mit betrieblicher Agilität in Einklang zu bringen. Bei der Handhabung dieser Armatur vermittelt die glatte, makellose Oberfläche der inneren und äußeren Fusion Bonded Epoxy (FBE)-Beschichtung sofort ihre erstklassige Handwerkskunst und bietet eine fühlbare Gewissheit über ihre absolute Beständigkeit gegenüber rauen Umwelteinflüssen und abrasiven Medien. Die präzise Krümmung von 11,25 Grad wurde speziell für komplexe Rohrleitungsnetze entwickelt, die subtile Richtungsänderungen erfordern. Sie sorgt dafür, dass der Flüssigkeitsimpuls erhalten bleibt und gleichzeitig störende Turbulenzen und interne Druckabfälle minimiert werden. Die wahre Genialität dieser Komponente liegt in ihrer Doppel-Losflansch-Architektur. Im Gegensatz zu starren Alternativen mit festem Flansch, die eine sorgfältige Ausrichtung der Rohrleitungen erfordern, ermöglichen die frei rotierenden Flansche den Installationsteams, Bolzenlöcher selbst in den engsten, ungünstigsten oder unterirdischen Grabenumgebungen mühelos anzupassen. Dieses intelligente Design verwandelt den normalerweise arbeitsintensiven und zeitaufwändigen Ausrichtungsprozess in einen schnellen, reibungslosen Vorgang. Durch die erhebliche Reduzierung der physischen Belastung und des Zeitaufwands sowohl für die Ersteinrichtung als auch für zukünftige Wartungseingriffe verkürzt diese Armatur direkt die Projektdurchlaufzeiten und senkt die langfristigen Betriebskosten. Es ist ein unverzichtbares Hilfsmittel für anspruchsvolle Infrastrukturprojekte und stellt eine robuste, leckagesichere Leitung dar, die schwankenden Drücken, korrosiven Böden und kontinuierlichem Volumenstrom standhält.
Unsere technischen Toleranzen und Materialstandards werden strikt eingehalten, um eine nahtlose Integration in Ihre bestehende Pipeline-Architektur zu gewährleisten. Nachfolgend finden Sie die umfassenden technischen Daten und Abmessungsdaten für den 11,25°-Bogen mit doppeltem Losflansch.
| ISO2531 / EN545 | Parameterspezifikation |
|---|---|
| Produktname | Doppelter loser Flansch, 11,25°-Bogen |
| Biegewinkel | 11,25° |
| Verbindungstyp | Doppelter loser Flansch |
| Druckstufe | PN10 / PN16 |
| Ausführungsstandard | ISO2531 / EN545 |
| Körpermaterial | Hochwertiges UPVC |
| Innenbeschichtung | FBE (Fusion Bonded Epoxy) |
| Außenbeschichtung | FBE (Fusion Bonded Epoxy) |
| Anwendbare Flüssigkeitstemperatur | 0°C - 50°C |
| Dichtungsmaterial | EPDM / NBR |
| Qualitätsprüfung | 100 % hydrostatischer Test |
| Anwendungsfelder | Industrielle Wasserversorgung, Kläranlagen, Brandbekämpfungsinfrastruktur, kommunale Bewässerungsprojekte |

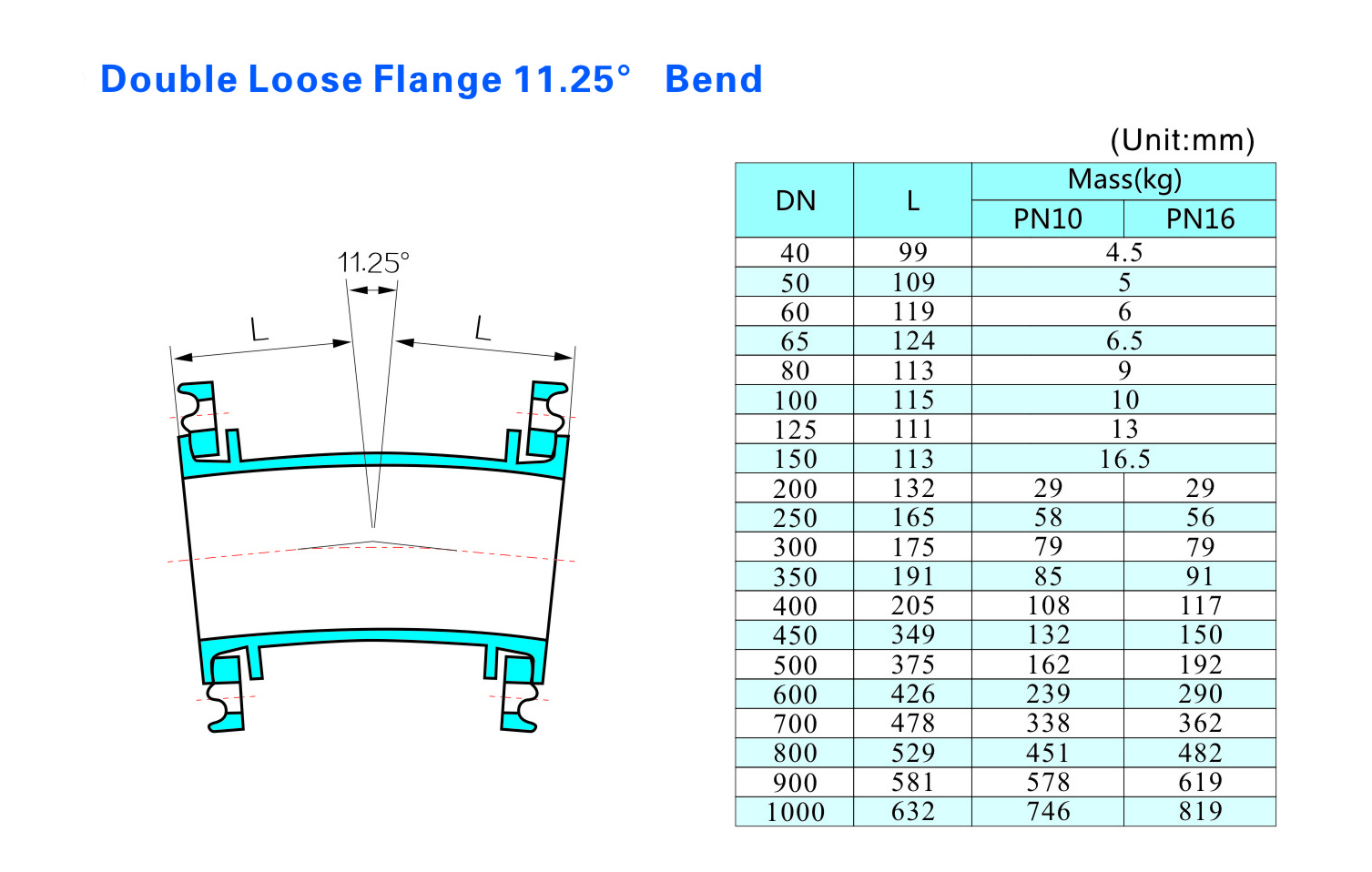

| DN | L (Einheit: mm) | Masse (kg) | |
|---|---|---|---|
| PN10 | PN16 | ||
| 40 | 99 | 4.5 | 4.5 |
| 50 | 109 | 5 | 5 |
| 60 | 119 | 6 | 6 |
| 65 | 124 | 6.5 | 6.5 |
| 80 | 113 | 9 | 9 |
| 100 | 115 | 10 | 10 |
| 125 | 111 | 13 | 13 |
| 150 | 113 | 16.5 | 16.5 |
| 200 | 132 | 29 | 29 |
| 250 | 165 | 58 | 56 |
| 300 | 175 | 79 | 79 |
| 350 | 191 | 85 | 91 |
| 400 | 205 | 108 | 117 |
| 450 | 349 | 132 | 150 |
| 500 | 375 | 162 | 192 |
| 600 | 426 | 239 | 290 |
| 700 | 478 | 338 | 362 |
| 800 | 529 | 451 | 482 |
| 900 | 581 | 578 | 619 |
| 1000 | 632 | 746 | 819 |
Diese Armatur wurde entwickelt, um die häufigsten Engpässe beim Bau und der Wartung von Rohrleitungen zu beheben und sorgt für spürbare Verbesserungen bei der Projektausführung, der Ressourcenzuteilung und der Gesamtsystemlebensdauer.
Durch die unabhängige Drehung der Flansche entfällt die Notwendigkeit, schwere, unhandliche Rohrabschnitte manuell zu drehen, um Schraubenlöcher auszurichten. Diese Funktion beschleunigt den Installationsprozess erheblich und reduziert das schwere Heben und präzise Manövrieren, das normalerweise für Außendienstteams erforderlich ist.
Die mit einem hochwertigen UPVC-Kern gefertigte Armatur bietet außergewöhnliche strukturelle Festigkeit und bleibt gleichzeitig bemerkenswert beständig gegen chemische Zersetzung. Diese fortschrittliche Materialauswahl gewährleistet ein leichtes Profil, ohne auf die robuste Leistung zu verzichten, die in kommunalen und industriellen Hochdrucknetzen erforderlich ist.
Die präzise gefertigte 11,25-Grad-Innenkrümmung ist so konzipiert, dass sie Wasser und andere Flüssigkeiten mit minimaler Reibung leitet. Durch die Glättung des Übergangs des Flüssigkeitswegs bewahrt die Armatur die kinetische Energie der Strömung, die für die Übertragung über große Entfernungen von entscheidender Bedeutung ist.
Durch die Verwendung eines hochfesten UPVC-Kerns, ergänzt durch interne und externe Fusion Bonded Epoxy (FBE)-Beschichtungen, bietet diese Armatur eine hervorragende Beständigkeit gegen Wassererosion, chemische Korrosion und mechanischen Verschleiß. Die makellose FBE-Oberfläche bildet eine undurchdringliche Barriere gegen Bodenfeuchtigkeit, wodurch es sich perfekt für die direkte Erdverlegung eignet und die Lebensdauer des gesamten Rohrleitungsnetzes erheblich verlängert.
Die Doppel-Losflansch-Architektur wurde speziell für hochfrequente Wartungsumgebungen entwickelt und gewährleistet eine beispiellose Flexibilität während der Konstruktion. Selbst bei beengten oder komplexen Grundrissen können die Teams mühelos eine präzise Ausrichtung der Bolzenlöcher erreichen. Darüber hinaus ermöglicht es eine schnelle Demontage, ohne die Hauptleitung zu durchtrennen, wodurch Ausfallzeiten und Arbeitskosten bei Systemreinigung, Reparaturen oder Modernisierungen drastisch reduziert werden.
Die sorgfältig gefertigte 11,25°-Kleinwinkelbiegung ist gezielt für Systeme konzipiert, die allmähliche Richtungsänderungen erfordern. Diese präzise Geometrie mildert effektiv den Wasserwiderstand, dämpft Turbulenzen und minimiert den Druckverlust im gesamten Netzwerk, wodurch ein hocheffizienter und stabiler Betrieb von Flüssigkeitsübertragungssystemen über große Entfernungen gewährleistet wird.
Wenn die Flanschschrauben angezogen werden, verteilen sie die Druckkräfte gleichmäßig auf Dichtungen in Industriequalität (wie EPDM oder NBR) und schaffen so eine undurchdringliche, leckagesichere Verbindung. Diese Komponente hält sich strikt an die Mitteldruckwerte PN10 und PN16 und gewährleistet absolute Sicherheit und leckagefreie Leistung unter den anspruchsvollen Hochdruckbedingungen industrieller Wasseraufbereitungs- und Notfall-Brandbekämpfungsnetze.
Dieses Produkt wird in strikter Übereinstimmung mit den internationalen Standards ISO2531 und EN545 für Flanschverbindungen hergestellt und garantiert absolute Maßhaltigkeit und erstklassige Qualitätskontrolle. Es lässt sich problemlos in bestehende Flanschsysteme und verschiedene Rohrleitungsmaterialien integrieren und ermöglicht Beschaffungsteams eine effektive Bestandsverwaltung und Minimierung der Ersatzkosten.
Aufgrund seiner außergewöhnlichen Haltbarkeit, seiner Korrosionsschutzeigenschaften und seines wartungsfreundlichen Designs ist diese Armatur die ideale Lösung für eine Vielzahl anspruchsvoller technischer Projekte. Es funktioniert einwandfrei bei der industriellen Wasserförderung, der kommunalen Abwassersammlung und -aufbereitung, Hochdruck-Brandschutznetzen und weitläufigen kommunalen Bewässerungsarchitekturen im Freien.
Die Auswahl des richtigen Fertigungspartners ist ebenso wichtig wie die Auswahl der richtigen Komponente. Wir bieten mehr als nur Premium-Rohrleitungslösungen; Wir liefern Zuverlässigkeit, Konsistenz und technische Exzellenz, die genau auf den Umfang und die Anforderungen Ihres Betriebs zugeschnitten sind.
Jede einzelne Armatur, die unsere Produktion verlässt, wird strengen Prüfprotokollen unterzogen. Wenn es um Druckintegrität und Systemsicherheit geht, glauben wir nicht an Stichprobenentnahmen.
Wir verstehen, dass Projektverzögerungen direkt zu finanziellen Verlusten und logistischen Albträumen führen. Unsere Produktions- und Logistikstrukturen sind so optimiert, dass Ihre Materialien genau dann ankommen, wenn der Graben fertig ist.
Nachfolgend finden Sie detaillierte Antworten auf häufige technische Fragen zur Installation, Wartung und Leistung unserer Doppel-Losflansch-Verbindungen.
UPVC bietet ein außergewöhnliches Verhältnis von Festigkeit zu Gewicht, wodurch es deutlich einfacher zu handhaben, zu transportieren und zu installieren ist, ohne dass schwere Hebegeräte erforderlich sind. Darüber hinaus verfügt es über eine angeborene Immunität gegen galvanische Korrosion und Ablagerungen, wodurch sichergestellt wird, dass der Innendurchmesser über Jahrzehnte hinweg völlig frei bleibt. Dies ist insbesondere bei aggressiven Bodenverhältnissen oder beim Transport leicht korrosiver Industrieflüssigkeiten von Vorteil.
Die FBE-Beschichtung wird thermisch ausgehärtet, um ein hochvernetztes Polymernetzwerk zu bilden, das sich molekular mit dem Substrat verbindet. Dadurch entsteht ein robuster, abriebfester Schutzschild, der äußerst undurchlässig für Bodenfeuchtigkeit, Chloride und mikrobiell verursachte Korrosion ist. Dies macht die Armatur außergewöhnlich zuverlässig für langfristige Erdinstallationen, ohne dass eine zusätzliche Folienummantelung oder ein kathodischer Schutz erforderlich ist.
Ja, die losen Flansche werden streng nach den Normen ISO2531 und EN545 für die Druckstufen PN10 und PN16 gebohrt. Sie passen perfekt zu jedem Standard-Festflansch, Ventil oder Pumpengehäuse mit dem gleichen Nenndurchmesser (DN) und der gleichen Druckstufe, sofern bei der Montage die richtigen Dichtungen und Schraubenverfahren verwendet werden.
Für die normale Wasserversorgung, Abwasserentsorgung und kommunale Bewässerung werden EPDM-Dichtungen (Ethylen-Propylen-Dien-Monomer) aufgrund ihrer hervorragenden Beständigkeit gegen Witterungseinflüsse, Ozon und Wasser dringend empfohlen. Wenn die transportierte Flüssigkeit Öle, Kohlenwasserstoffe oder bestimmte Industriechemikalien enthält, sollten NBR-Dichtungen (Nitril-Butadien-Kautschuk) spezifiziert werden, um eine Verschlechterung der Dichtung zu verhindern und eine dauerhafte, auslaufsichere Abdichtung zu gewährleisten.
Absolut. Der flache Winkel von 11,25 Grad wurde speziell entwickelt, um Strömungsablösungen und Turbulenzen zu minimieren, die häufige Ursachen für Vibrationen und Kavitation in Hochgeschwindigkeitssystemen sind. Durch einen sanften, allmählichen Übergang werden nachgeschaltete Ventile und Geräte geschützt und gleichzeitig die maximale hydraulische Effizienz der Pumpstation aufrechterhalten.
Lösen Sie bei der Demontage vorsichtig die Losflansche und schieben Sie diese entlang des Rohres zurück. Der Hauptkörper des Bogens kann dann seitlich entfernt werden, ohne benachbarte Rohrabschnitte zu stören. Um die Armatur wiederzuverwenden, reinigen Sie die Flanschflächen gründlich und prüfen Sie die FBE-Beschichtung auf mechanische Beschädigungen. Solange die strukturelle Integrität und die Beschichtung intakt sind, kann die Armatur mit einem neuen Satz EPDM- oder NBR-Dichtungen sicher wieder eingebaut werden, um eine frische, zuverlässige Abdichtung zu gewährleisten.
