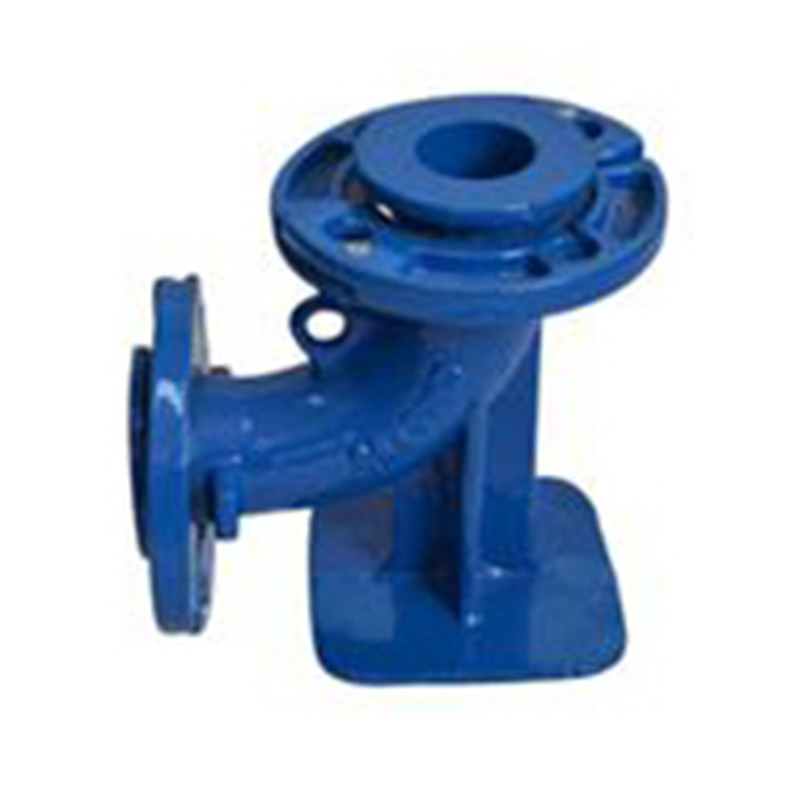

Smooth-Flow 90° Duckfoot-Flanschbogen

Produktübersicht

Als führender Hersteller und Lieferant fortschrittlicher Flüssigkeitskontrollkomponenten bieten wir den Smooth-Flow 90° Duckfoot-Flanschbogen für groß angelegte Infrastruktur- und Großhandelsbeschaffungen an. Diese Armatur wurde zur Optimierung von Richtungsübergängen in anspruchsvollen Netzwerken entwickelt und bietet unübertroffene Zuverlässigkeit und Betriebseffizienz.

• Entwickelt für optimale Fluiddynamik, wodurch interne Turbulenzen und Druckverluste deutlich minimiert werden.
• Hergestellt aus robustem Sphäroguss für überragende Langlebigkeit und Widerstandsfähigkeit gegen mechanische Beanspruchung.
• Verfügt über einen äußerst anpassungsfähigen Doppel-Losflansch-Aufbau für eine schnelle, spannungsfreie Ausrichtung in engen Gräben.
• Die integrierte Entenfußbasis sorgt für eine unnachgiebige Fundamentunterstützung für schwere vertikale Rohrleitungen.

Produktbeschreibung

Der Smooth-Flow 90°-Duckfoot-Flanschbogen stellt einen Höhepunkt der modernen Rohrleitungstechnik dar und wurde sorgfältig gefertigt, um schwere Flüssigkeitsströme umzuleiten und gleichzeitig absolute strukturelle Stabilität zu gewährleisten. Beim Umgang mit der schweren, kühlen Haptik des epoxidbeschichteten Sphärogusses wird die erstklassige Handwerkskunst sofort deutlich. Die glatte, glasartige Innenbeschichtung aus Fusion Bonded Epoxy (FBE) eliminiert die rauen Kratzgeräusche turbulenten Wassers und sorgt dafür, dass Flüssigkeiten lautlos und mühelos durch die scharfe 90-Grad-Kurve gleiten. Dieser reibungsfreie Innenraum bewahrt nicht nur die Reinheit des Wassers, sondern reduziert auch drastisch den Energieaufwand, den Pumpstationen zum Fördern von Volumina durch das Netzwerk benötigen.

Durch die Integration einer soliden Gänsefußbasis mit flachem Boden bietet diese Armatur ein unnachgiebiges Fundament, das enorme vertikale Belastungen aufnimmt und die gefährlichen, tiefen Bassvibrationen eliminiert, die oft in Hochdruckpumpstationen zu spüren sind. Pipelinebetreiber werden eine drastische Verringerung der Systemermüdung feststellen, da die technische Krümmung den Fluss auf natürliche Weise leitet und lokale Druckabfälle und die daraus resultierende Energieverschwendung verhindert. Es ist eine definitive Lösung für Ingenieure, die Gelenkbelastungen beseitigen, kostspielige Leckagen verhindern und einen unterbrechungsfreien, hohen Durchfluss in kritischen kommunalen, landwirtschaftlichen und industriellen Wasserübertragungsnetzen gewährleisten möchten.

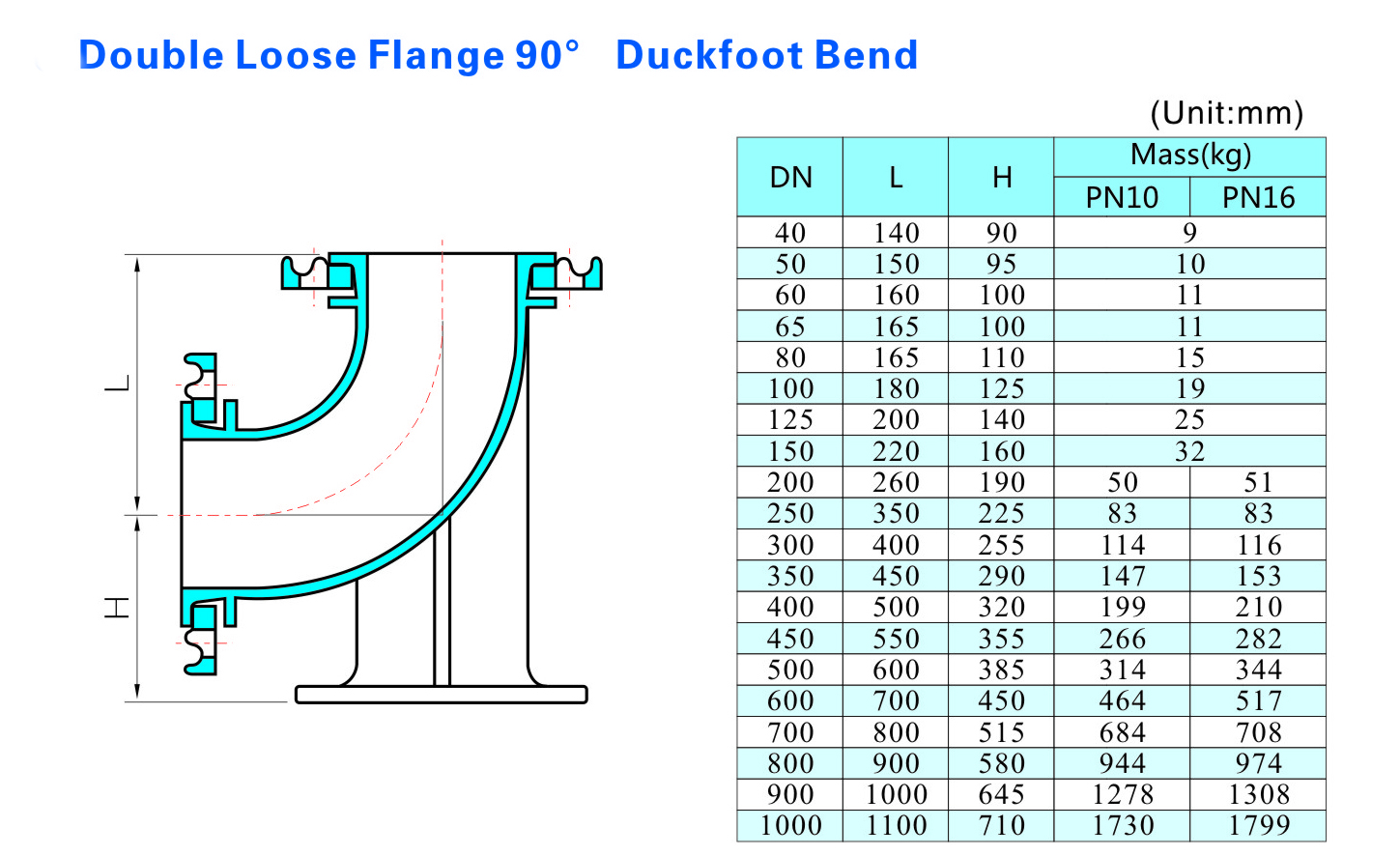

Produktspezifikationen

Hauptmerkmale und Highlights

Unser Ingenieurteam hat sich auf die Lösung der häufigsten Probleme beim Rohrleitungsbau konzentriert und so eine Armatur entwickelt, die sowohl die Installationsgeschwindigkeit als auch die langfristige Betriebssicherheit erheblich verbessert. Die intelligente Integration fortschrittlicher Materialien und intelligenter Geometrie zeichnet diese Biegung aus.

• Vibrationsdämpfende Basis: Der integrierte Entenfuß fungiert als Hochleistungsanker und absorbiert hydraulische Stöße und mechanische Vibrationen, bevor sie sich durch die Pipeline-Infrastruktur ausbreiten können.
• Reibungslose Innengeometrie: Die sorgfältig gegossene Innenkurve verhindert Wirbelströme und stellt sicher, dass große Wasser- oder Abwassermengen durchfließen, ohne dass es zu Engpässen oder interner Erosion kommt.
• Adaptive Flanschmobilität: Die losen Flanschringe drehen sich frei um die Rohrachse, sodass die Montageteams die Schraubenlöcher sofort anpassen können, ohne Drehmoment oder Spannung auf die angrenzenden Rohre auszuüben.
• Undurchdringlicher Oberflächenschutz: Das thermisch gebundene Epoxidharz bildet eine nahtlose Abschirmung, die das Kernmetall vollständig vor aggressiven Bodenchemikalien und korrosiven inneren Flüssigkeiten isoliert.

Umfassende technische Dimensionen

Um die Fähigkeiten dieser Armatur vollständig zu verstehen, ist es wichtig, die mehrdimensionalen technischen Prinzipien zu erkunden, die ihre außergewöhnliche Leistung in verschiedenen industriellen und kommunalen Umgebungen bestimmen.

Design & Fluiddynamik

Das einzigartige „Duckfoot“-Profil ist nicht nur strukturell; Es ist ein Meisterkurs in Fluiddynamik. Es bietet eine felsenfeste Bodenunterstützung und glättet gleichzeitig den Weg der Flüssigkeit.

• Vertikale Lastaufnahme: Bietet einen unnachgiebigen Sockel für vertikale Rohrsäulen und Pumpstationsausrüstung und verhindert ein Durchhängen nach unten.
• Effizienzsteigerung: Reduziert Turbulenzen, Wirbelströme und Druckverluste während des scharfen 90-Grad-Übergangs drastisch und senkt so den Energieverbrauch des Systems.

Installation und Ausrichtung

Durch die Verwendung eines äußerst anpassungsfähigen Doppel-Losflansch-Designs können sich die Flanschringe unabhängig voneinander drehen, was die Herangehensweise der Teams an Grabenarbeiten verändert.

• Mühelose Schraubenanpassung: Vereinfacht die Ausrichtung der Schraubenlöcher auf der Baustelle, sodass das gesamte schwere Beschlagteil nicht gedreht werden muss.
• Spannungseliminierung: Nimmt geringfügige Abweichungen in der Rohrleitungsanordnung auf und gleicht sie aus, verhindert so die immense Belastung durch Zwangsmontage und verringert das Risiko von Leckagen.

Korrosionsschutz und Haltbarkeit

Sowohl die Innen- als auch die Außenflächen sind mit einer hochwertigen Fusion Bonded Epoxy (FBE)-Beschichtung verstärkt, die durch ein Hochtemperatur-Schmelzverfahren aufgetragen wird.

• Gleichmäßige Abdeckung: Sorgt für eine vollkommen gleichmäßige, undurchdringliche Schicht selbst in den engsten toten Winkeln der Kurve.
• Geeignet für raue Umgebungen: Bietet außergewöhnliche Rost- und Chemikalienbeständigkeit und garantiert eine längere Lebensdauer in feuchten, unterirdischen oder stark korrosiven Umgebungen.

Druck und strukturelle Integrität

Der robuste Körper wurde speziell für Hochdruck- und Hochflussnetze entwickelt und arbeitet mit der Entenfuß-Stützbasis zusammen, um extreme Kräfte zu bewältigen.

• Gleichmäßige Lastverteilung: Verteilt den Betriebsdruck gleichmäßig über die Geometrie der Armatur.
• Hohe Drucktoleranz: Hält die Druckstufen PN10 bis PN40 ohne Verformung aufrecht, selbst unter der starken Belastung durch plötzliche Wasserschläge.

Standards und Compliance

Diese Biegung wird streng nach internationalen Maßstäben hergestellt und garantiert präzise Konstruktion und einwandfreie Maßhaltigkeit.

• Globale Benchmarks: Vollständig konform mit den Standards ISO2531, EN545 und AWWA.
• Universelle Interoperabilität: Standardisierte Flanschbohrungen gewährleisten nahtlose Kompatibilität mit einer globalen Reihe von Standard-Rohrleitungskomponenten, Ventilen und Pumpgeräten.

Anwendungsvielfalt

Diese Armatur ist außergewöhnlich vielseitig und dient als kritische Verbindung in einer Vielzahl von Flüssigkeitstransportsystemen.

• Kommunal und industriell: Ideal für städtische Wasserversorgungsnetze, Abwasseraufbereitungsanlagen und Hochleistungs-Industriepumpstationen.
• Landwirtschaftliche Nutzung: Bietet zuverlässige, erstklassige Leistung für große landwirtschaftliche Bewässerungssysteme, die den Elementen ausgesetzt sind.

Spezifikationen und Anpassung

Wir sind uns bewusst, dass keine zwei Infrastrukturprojekte identisch sind. Deshalb bieten wir umfassende Dimensionierungs- und maßgeschneiderte Fertigungsoptionen an.

• Riesiger Größenbereich: Erhältlich von DN50 bis hin zu massiven DN2600-Durchmessern.
• Maßgeschneiderte Lösungen: Unterstützung für nicht standardmäßige Materialien, spezielle Flanschbohrungen und spezielle Korrosionsschutzbehandlungen wie Zementmörtelauskleidung oder schwarze Bitumenbeschichtung.

Warum sollten Sie sich für uns entscheiden?

Die Auswahl der richtigen Infrastrukturkomponenten ist eine entscheidende Entscheidung, die sich auf die Sicherheit und Effizienz ganzer Gemeinden auswirkt. Unsere Herstellungsprozesse basieren auf einem kompromisslosen Engagement für technische Exzellenz und Materialintegrität.

• Präzisionsgusstechnologie: Wir verwenden fortschrittliche Gussverfahren, um sicherzustellen, dass jedes Fitting frei von mikroskopischen Hohlräumen oder strukturellen Schwachstellen ist und absolute Dichte und Festigkeit garantiert.
• Strenge Qualitätssicherung: Jede einzelne Einheit wird strengen hydrostatischen Drucktests und einer Überprüfung der Beschichtungsdicke unterzogen, bevor sie das Werk verlässt, um eine fehlerfreie Lieferung sicherzustellen.
• Zuverlässigkeit der Lieferkette: Mit optimierten Produktionslinien und optimierter Logistik garantieren wir eine pünktliche Lieferung für große Infrastrukturprojekte und halten Ihre Bauzeitpläne strikt ein.
• Kompetente technische Unterstützung: Unser technisches Team bietet umfassende Beratung, von der Auswahl der richtigen Druckstufen bis hin zur Beratung zu optimalen Installationstechniken für komplexe Layouts.

Häufig gestellte Fragen (FAQ)

Nachfolgend finden Sie detaillierte technische Antworten auf die häufigsten Anfragen, die wir von Rohrleitungsingenieuren, Projektmanagern und Beschaffungsspezialisten zu dieser speziellen Armatur erhalten.

Wie verbessert die Entenfußbasis die Stabilität vertikaler Rohrleitungsinstallationen?

Die flache, erweiterte Oberfläche des Entenfußsockels dient als tragender Sockel. Wenn es an der Basis einer vertikalen Rohrstrecke installiert wird, überträgt es das enorme nach unten gerichtete Gravitations- und Hydraulikgewicht direkt auf den Betondruckblock oder Boden. Dies verhindert ein Durchhängen der Rohrleitung, eliminiert Scherbeanspruchungen an den angrenzenden horizontalen Flanschen und dämpft mechanische Vibrationen, die von nahegelegenen Pumpen erzeugt werden.

Was sind die Hauptvorteile des Doppel-Losflansch-Designs bei der Feldausrichtung?

Bei herkömmlichen Festflanschen muss die gesamte schwere Rohrverbindung gedreht werden, um die Bolzenlöcher perfekt auszurichten, was in schlammigen Gräben oder engen Räumen äußerst schwierig und gefährlich ist. Das Doppel-Losflansch-Design verfügt über Stützringe, die sich frei um den Rohrstutzen drehen. Installateure können das Fitting einfach an seinen Platz heben und die leichten Ringe mühelos drehen, um sie an das Gegenrohr anzupassen. Dies spart Arbeitsstunden und verhindert Belastungen durch erzwungene Ausrichtung.

Kann die Fusion Bonded Epoxy (FBE)-Beschichtung stark korrosiven Abwasserumgebungen standhalten?

Absolut. Die FBE-Beschichtung ist ein duroplastisches Polymer, das sich auf molekularer Ebene chemisch mit dem Sphäroguss verbindet. Es bildet eine glatte, porenfreie Barriere, die äußerst beständig gegen Schwefelwasserstoff, saure Bodenbedingungen und die abrasiven Schwebstoffe ist, die typischerweise in Rohabwässern und Industrieabwässern vorkommen. Dies verhindert innere Tuberkulation und äußeres Rosten und verlängert so die Lebensdauer des Vermögenswerts.

Ist dieser Bogen mit bestehenden Standard-Pipeline-Infrastrukturen kompatibel?

Ja. Die Armatur wird sorgfältig hergestellt, um universellen Standards wie ISO2531, EN545, EN598 und AWWA C110/C153 zu entsprechen. Die Flanschbohrung kann individuell an die Spezifikationen ISO 7005-2 oder EN1092-2 angepasst werden. Dadurch wird sichergestellt, dass es unabhängig vom Originalhersteller nahtlos an bestehende Ventile, Rohre und Pumpen angeschraubt werden kann, was es ideal sowohl für Neubauten als auch für die Aufrüstung älterer Systeme macht.

Wie wirkt sich die Innengeometrie auf den Gesamtdruckabfall über die 90-Grad-Kurve aus?

Standardmäßige scharfe Bögen erzeugen starke Turbulenzen, die dazu führen, dass die Flüssigkeit gegen die Außenwand prallt und im Innenradius widerstandserzeugende Wirbelströme bildet. Das Smooth-Flow-Design nutzt einen genau berechneten Kehrradius, der die Flüssigkeit sanft durch die Richtungsänderung leitet. Dadurch bleibt die laminare Strömung erhalten, was den Reibungskoeffizienten erheblich reduziert und den Druckverlust minimiert, was letztendlich den Energiebedarf der Pumpstation senkt.
